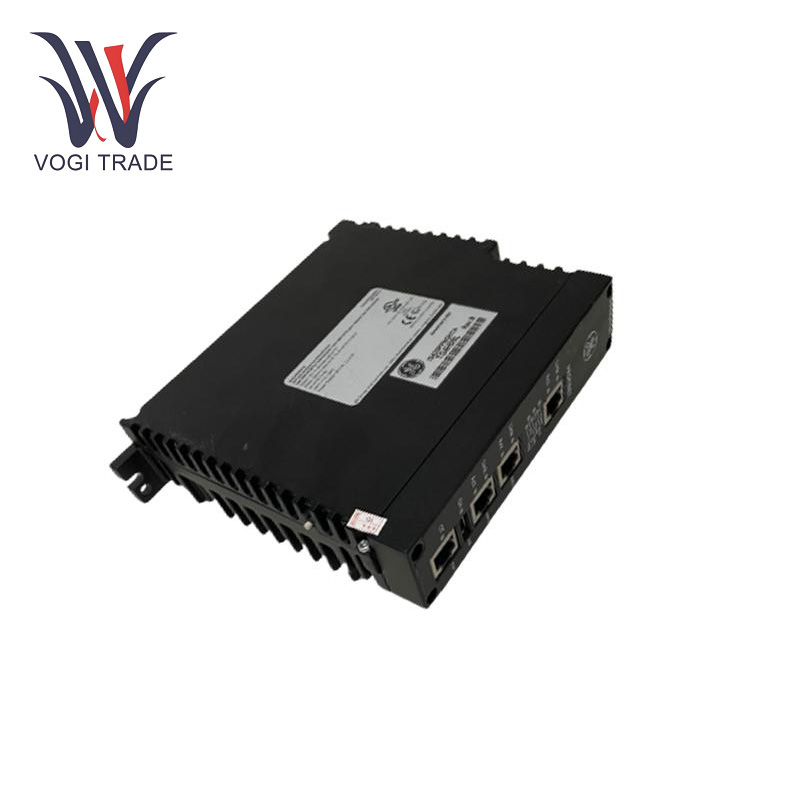

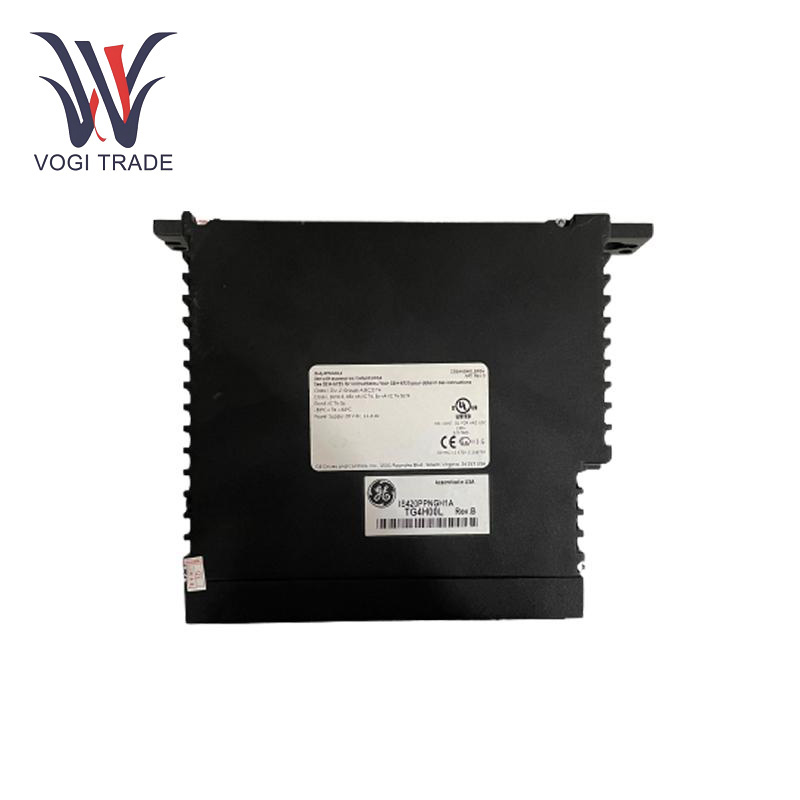

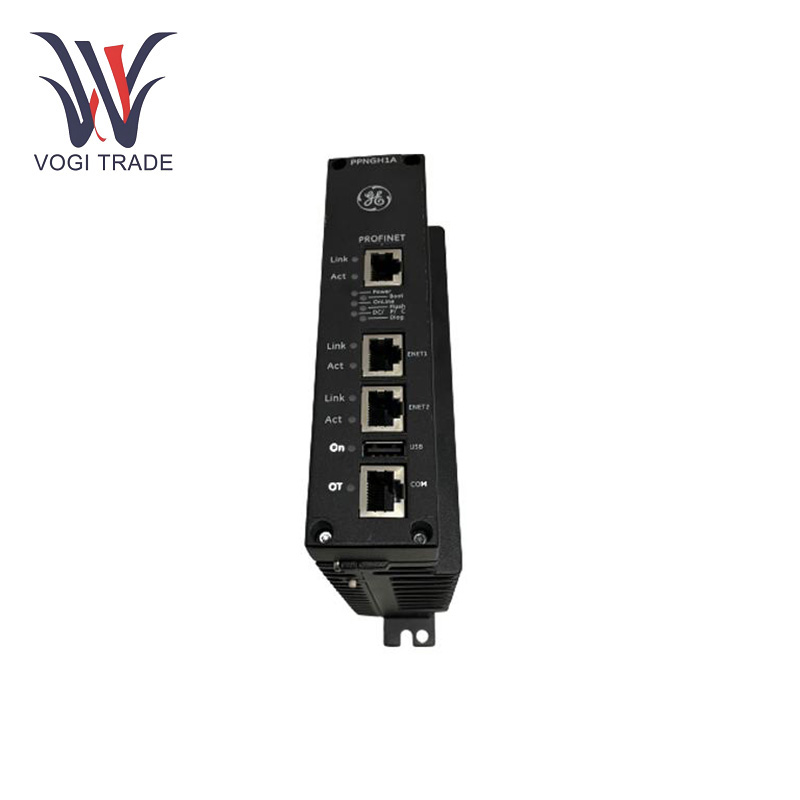

GE IS420PPNGH1A

Parametri operativi

Processore: 1066 MHz EP80579 Processore Intel.

Memoria: 256 MB DDR2 SDRAM.

Sistema operativo: Qnx Neutrino.

Alimentazione elettrica: 24 in DC.

Temperatura operativa: Da -20 ° C a +60 ° C.

Consumo energetico: Basso design del consumo di energia per garantire l'efficienza energetica e ridurre la generazione di calore.

Caratteristiche del prodotto

Interfaccia di comunicazione: GE IS420PPNGH1A è un sistema che collega i controller Mark VIE ai dispositivi I/O Profinet per la condivisione di dati ad alta velocità.

Conversione del protocollo: Converti i dati tra vari protocolli di comunicazione per ottenere l'interoperabilità all'interno delle reti industriali eterogenee.

Integrazione del sistema: Amplia la funzionalità del sistema Mark Vie fornendo integrazione con quasi tutti i prodotti di automazione industriale.

Controller Profinet: GE IS420PPNGH1A può fungere da controller Profinet, consentendogli di connettersi e controllare altri dispositivi compatibili Profinet all'interno di una rete industriale. È in grado di scambiare comandi di controllo, informazioni di stato e dati con sensori, attuatori e altri controller.

Funzionalità gateway: Una delle funzioni primarie è essere un gateway. Il nuovo gateway semplifica la comunicazione tra Profinet e altri tipi di rete/protocollo. Ciò è molto utile nelle configurazioni industriali in cui è necessario eseguire l'integrazione con vari sistemi o attrezzature legacy utilizzando standard di comunicazione diversi da Profinet.

Routing e elaborazione dei dati:GE IS420PPNGH1A gestisce il routing interno ed esterno dei dati. Il suo compito è quello di esaminare gli indirizzi di destinazione dei pacchetti di dati provenienti da dispositivi Profinet e instradare i pacchetti di conseguenza. Inoltre, supporta alcune attività di filtraggio dei dati di base.

Installazione

Montaggio: Per montare il GE IS420PPNGH1A, dovrai montare in pannello in verticale. Questo orientamento al montaggio verticale è fondamentale per la circolazione dell'aria attorno al modulo, che è raffreddato all'aria. Non ha una batteria o una ventola integrata, quindi viene raffreddato dal movimento dell'aria, naturale o forzato, nell'ambiente di installazione. Tutto ciò dovrebbe essere prodotto nella posizione di installazione, assicurando che non ostruisca già la circolazione dell'aria vicino al modulo.

Connessione di rete: Per una rete Profinet, utilizzare cavi Ethernet adeguati per connettersi. Un dispositivo come un interruttore non gestito a basso costo è generalmente collegato al modulo come l'interruttore ESWA 8 - Port Unmanaged o ESWB 16 - Port Unmanaged Switch. Tieni presente che quando sia Ionet che Profinet sono abilitati, non possono essere supportati dallo stesso interruttore.

Collegamento di potenza: Collegare l'alimentazione CC da 24 V al terminale del modulo. Assicurarsi che tutte le connessioni siano strette per evitare qualsiasi perdita di potenza. Assicurati di ricontrollare tutte le connessioni e assicurarsi che non ci siano fili sciolti o polarità errate prima di alimentare il modulo.

Gamma di applicazioni

Generazione di energia: GE IS420PPNGH1A Monitoraggio e controllo delle operazioni della turbina nelle centrali.

Petrolio e gas: Gestione dei processi per l'estrazione e la raffinazione

Elaborazione chimica: Gestire la produzione di diversi tipi di sostanze chimiche.

Trattamento delle acque: Controllo del sistema di purificazione e distribuzione dell'acqua

Risoluzione dei problemi

Eseguire il monitoraggio dell'attività dell'utente: Monitorare continuamente un comportamento insolito.

Controlli di connessione: Verificare la tenuta di tutte le connessioni di cablaggio e cercare segni di corrosione o danno.

Aggiornamenti del software: Aggiorna regolarmente il codice dell'applicazione e il sistema operativo con le ultime versioni patch.

Condizioni ambientali: Conferma che l'ambiente del dispositivo rientra nei livelli dichiarati di temperatura e umidità.

Controllo dell'alimentazione: Ispezione dell'alimentazione Assicurarsi che la tensione di ingresso rientri nei limiti.
