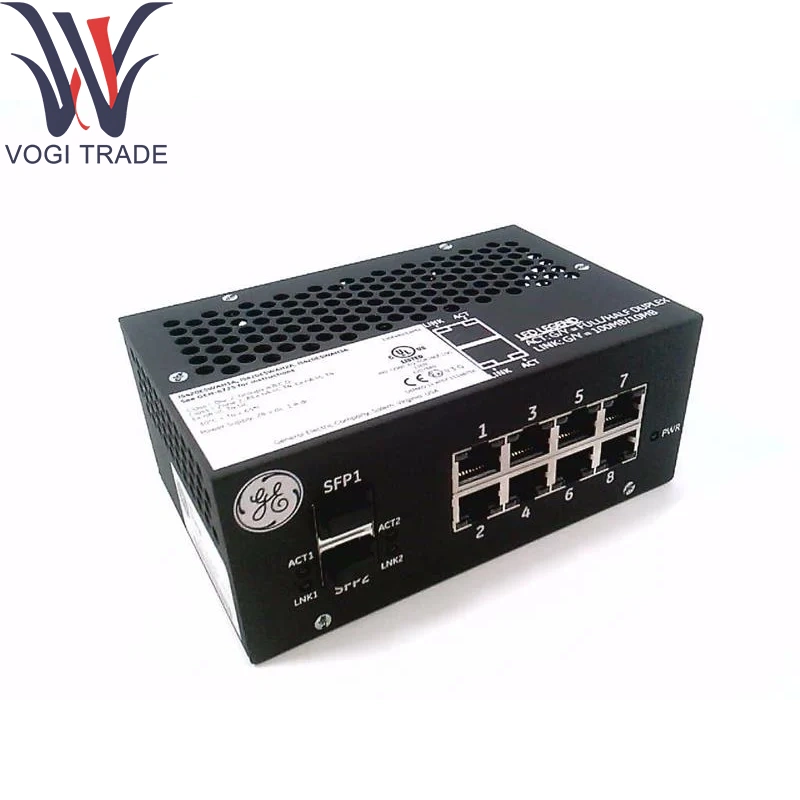

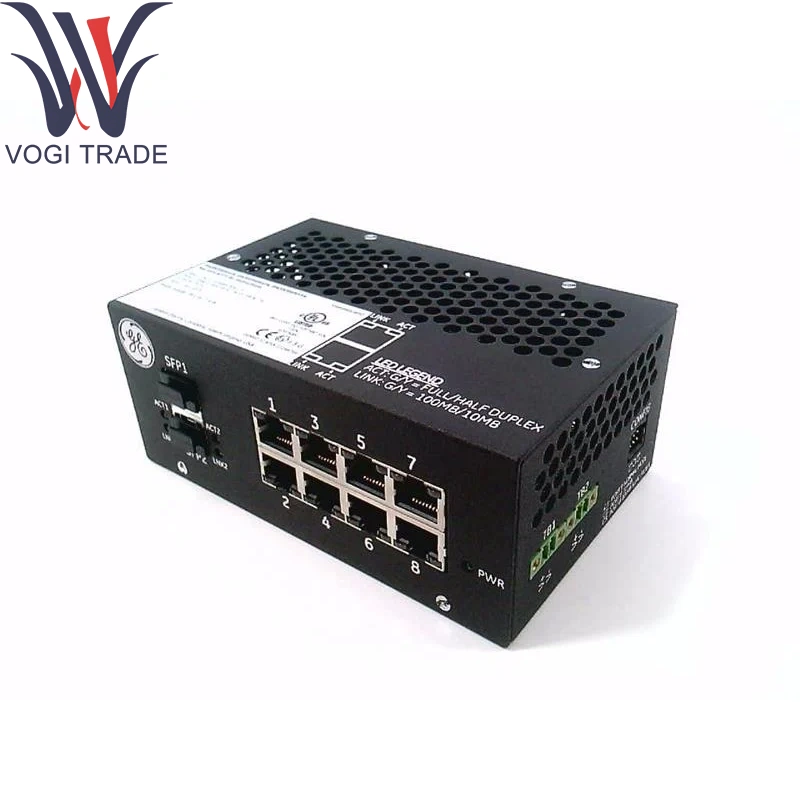

Ge is420eswah3a ionet ethernet switch

Parametri tecnici

Numero di parte: IS420ESWAH3A

Porte: 8 × 10/100 Base-TX RJ-45 Copper (auto-MDI/MDIX, auto-negoziazione, mezzo/Duplex completo)

Nessuna porte in fibra: la variante ESWA "H3A" omette la fibra uplink

Buffering: pacchetti multicast/trasmissione a flusso singolo (un flusso in arrivo alla volta)

Capacità di commutazione: 1,6 Gbps (8 porte × 200 Mbps)

Tasso di inoltro: ~ 1,19 mpps

Buffer di pacchetti: ~ 256 kb di memoria condivisa totale

Indicatori: LED per porto per collegamento/attività e velocità; LED di source di potenza a doppio colore

Potenza: 24 - 28 V DC, ≤ 3 W

Montaggio: gabinetto (clip ordinate separatamente) o pannello con viti

Temp operativa.: –40 ° C a +85 ° C

Tempta di stoccaggio. Da –40 ° C a +85 ° C

Umidità: dal 5 % al 95 % di RH, non condensando

Shock/vibrazione: IEC 60068-2 conforme

Protezione dell'ingresso: IP30

Funzione del prodotto

GE IS420ESWAH3A IONET Ethernet Switch Switching non gestito: trasparente trasparente di frame Ethernet tra i dispositivi ionet/Ethernet collegati.

Auto-mdix e auto-negoziazione: semplifica il cablaggio; Adatta automaticamente ai cavi dritti o crossover e velocità/duplex della porta.

Affidabilità industriale: progettata per il funzionamento continuo in ambienti di controllo e mobile a dura prova con intervallo di temperatura esteso e tolleranza alle vibrazioni.

Gestione multicast/trasmissione: buffer un flusso ad alto volume per impedire il sovraccarico di rete; I flussi aggiuntivi sono messi in coda.

Moduli di supporto core

GE IS420eswah3a clip di montaggio della gara di pelo:

259b2451bvp1 (parallelo a bordo lungo)

259b2451bvp2 (perpendicolare a bordo)

Modulo di alimentazione ridondante: la serie RPS6U fornisce ridondanza 24 V CC per rack Mark Vie

Pannelli e gruppi di cavi patch: cavi RJ-45 schermati qualificati GE per installazioni ioni

Componenti di estensione

Varianti in fibra-porzione ESWB: IS420ESWBH3A per uplink in fibra multipla (per collegamenti a più lunga portata)

Opzione Ethernet gestita: switch gestiti da ionet (ad es. IS435esw*) per VLAN/QoS e funzionalità diagnostiche

Protezioni di sovratensione Ethernet: moduli in linea di sovratensione per proteggere i fulmini/tensioni transitorie su linee 10/100 TX

Supporto software

GE IS420eswah3a operazione non gestita: nessun software di configurazione richiesto; plug-and-play.

Diagnostica di rete: i LED di collegamento/attività e gli indicatori di velocità forniscono visibilità di base.

Integrazione con i sistemi Mark VIES: inoltro di frame ottimizzato per i protocolli ionet utilizzati dai controller della turbina.

Monitoraggio hardware: stato esterno a livello di rack basato su SNMP tramite moduli di gestione separati (moduli GE-OSP opzionali).
