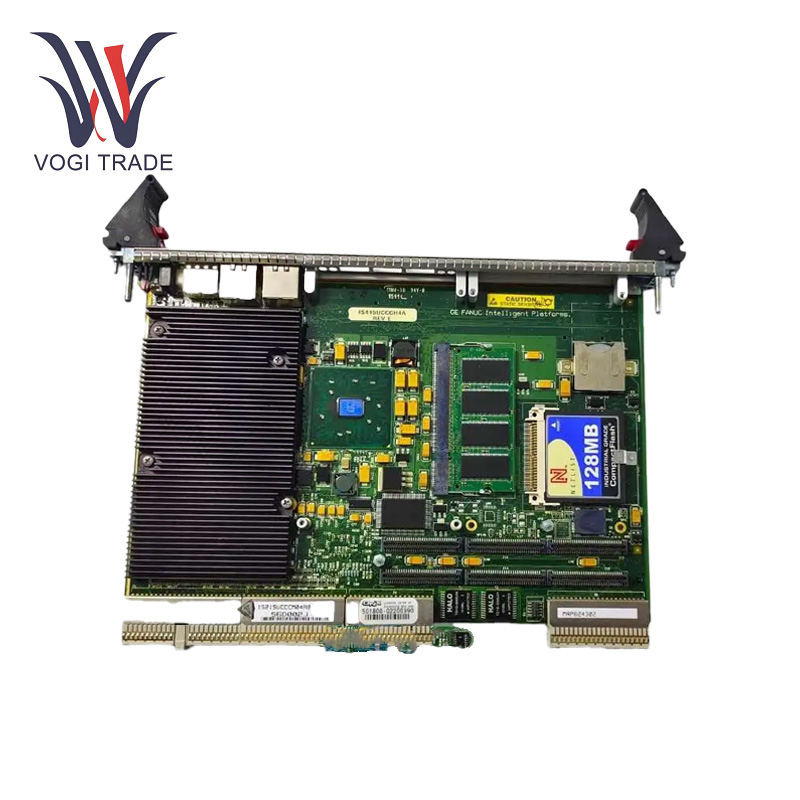

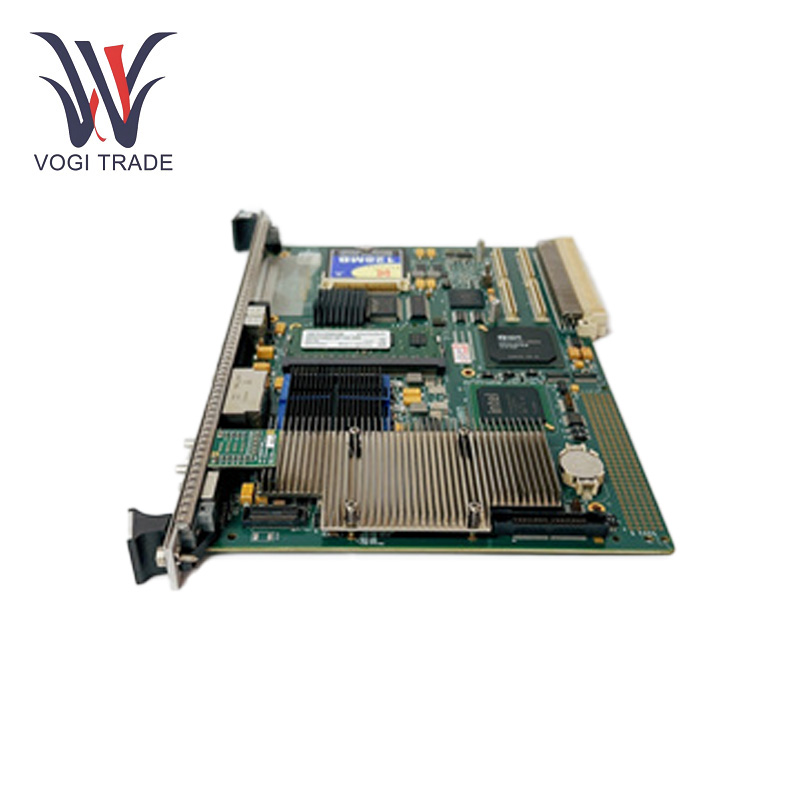

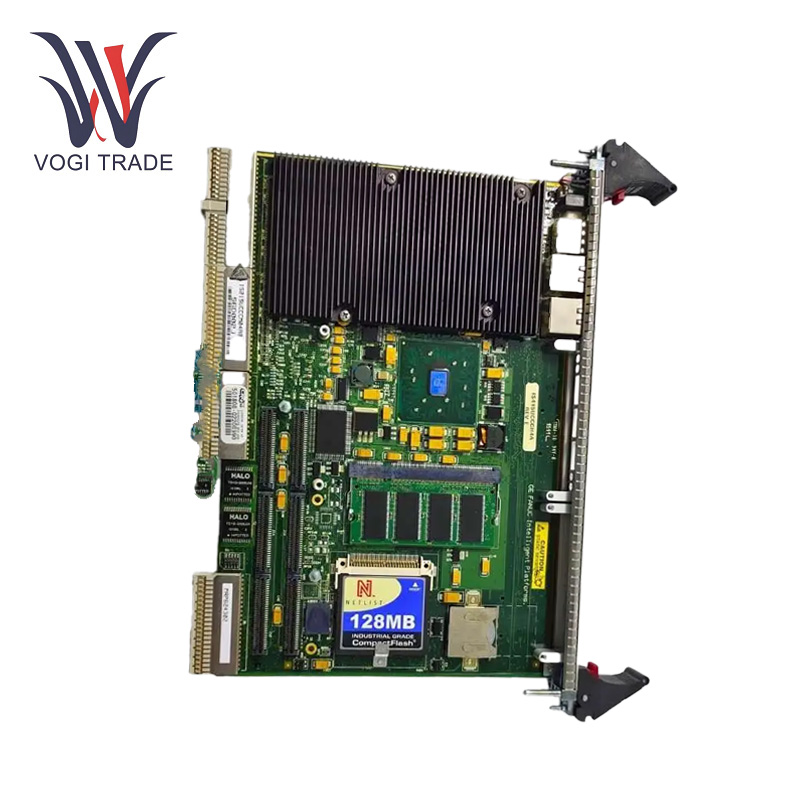

GE IS415uCCCH4A

OperaI nostri parametri

Processore:Processore Intel Pentium M a 1,6 GHz.

Memoria: 256 MB DDR RAM.

Sistema operativo: QNX Neutrino, un sistema operativo multitasking in tempo reale progettato per applicazioni industriali ad alta velocità e ad alta affidabilità.

Requisiti di potenza: +5 in DC.

Temperatura operativa: Da 0 a +50 ° C.

Porte Ethernet: Due porte Ethernet 10/100/1000Base-TX per la connettività all'UDH e un'autostrada di dati di controllo opzionale (CDH).

Caratteristiche del prodotto

Esecuzione del codice dell'applicazione: Esegui il codice dell'applicazione utilizzato per guidare i processi industriali

Comunicazione del sistema: Abilita la comunicazione tra il controller e i pacchetti I/O tramite interfacce di rete I/O integrate

Elaborazione dei dati: GE IS415uCCCH4A consente l'elaborazione dei dati ricevuti da diversi input per la corretta gestione e il controllo delle operazioni industriali.

Controllo e elaborazione: GE IS415uCCCH4A è una singola scheda controller slot nella serie Mark Vie, destinata a eseguire i codici applicativi per il controllo distribuito. Può eseguire diversi algoritmi di controllo per controllare il funzionamento dei dispositivi a cui è collegato.

Interfaccia di comunicazione: Porte di comunicazione multiple. GE IS415uCCCH4A ha anche due connettori Ethernet 10/100/1000Base - T. L'altro funziona con il collegamento autostradale dei dati unitari che consente la comunicazione con HMIS o altri dispositivi di controllo. Si può servire per una connessione di rete Ethernet opzionale. Come bonus aggiuntivo, ha una porta COM1 per la connessione Rs - 232C, che può essere utilizzata per varie esigenze di comunicazione, incluso ma non limitato al collegamento a dispositivi legacy o a fini di debug.

Sincronizzazione: GE IS415uCCCH4A può sincronizzare gli orologi di pacchetti I/O e controller a 100 microsecondi tramite le reti R, S e T I/O dallo standard IEEE 1588. Tale sincronizzazione ad alta precisione è cruciale per garantire che componenti diversi in un sistema di controllo distribuito si coordinino tra loro e che i dati vengano ricevuti ed elaborati in modo tempestivo e accurato.

Installazione

Rack e slot posizionamento: Il modulo controller è un rack a quattro slot. Con almeno uno o due alimentatori. Il controller primario dovrebbe essere a sinistra: la maggior parte dello slot (slot 1). Questo secondo, terzo e quarto slot su un singolo rack può avere ulteriori controller. Se una batteria CMOS è stata scollegata per estendere la sua durata di archiviazione, il jumper della batteria deve essere reinstallato prima di inserire la scheda.

Inserimento fisico: Laddove le schede VME di Mark VI avevano solo espulsori, il modulo UCCC ha iniettori/espulsori nella parte inferiore e nella parte superiore per installare la scheda, ribaltare l'espulsore superiore e l'espulsore inferiore, quindi far scorrere la scheda nel rack. Usando gli iniettori, posizionare completamente la scheda una volta che il connettore di posizione sul retro della scheda coinvolge il connettore del backplane. Quindi, spingendo verso il basso sull'iniettore superiore, tira su sull'eiettore inferiore. Una volta inserito, avvitare le viti dell'iniettore/espulsione in alto e inferiore. Oltre a fornire una connessione a terra del telaio, garantisce anche la stabilità meccanica.

Potenza: spegnere: Si consiglia di disattivare l'alimentazione quando si sostituisce qualsiasi scheda nel rack. In un'unità di alimentazione One - Power - un'uscita di alimentazione può essere ripristinata tramite un interruttore. Un controller ausiliario controlla entrambe le alimentatori in ciascun circuito di alimentazione - alimentazione, che può rimuovere in sicurezza un alimentatore alla volta, tagliando l'ingresso di alimentazione su ciascun circuito di alimentazione.

Gamma di applicazioni

Generazione di energia: Monitoraggio e controllo delle operazioni della turbina nelle centrali.

Petrolio e gas: Supervisionando i processi nelle operazioni di estrazione e raffinazione.

Elaborazione chimica: GE IS415uCCCH4A supervisionando diversi processi di produzione chimica.

Trattamento delle acque: Gestione dei sistemi di purificazione e distribuzione dell'acqua.

Risoluzione dei problemi

Monitoraggio del sistema: Monitorare regolarmente le prestazioni del sistema per identificare eventuali anomalie.

Connessioni: Verificare che tutte le connessioni siano strette e prive di corrosione/danni.

Aggiornamenti di sistema e codice: Mantieni sempre il codice operativo e le applicazioni nell'ultima versione.

Condizioni ambientali: Assicurarsi che l'ambiente operativo rientri nella temperatura e nell'umidità richieste.
