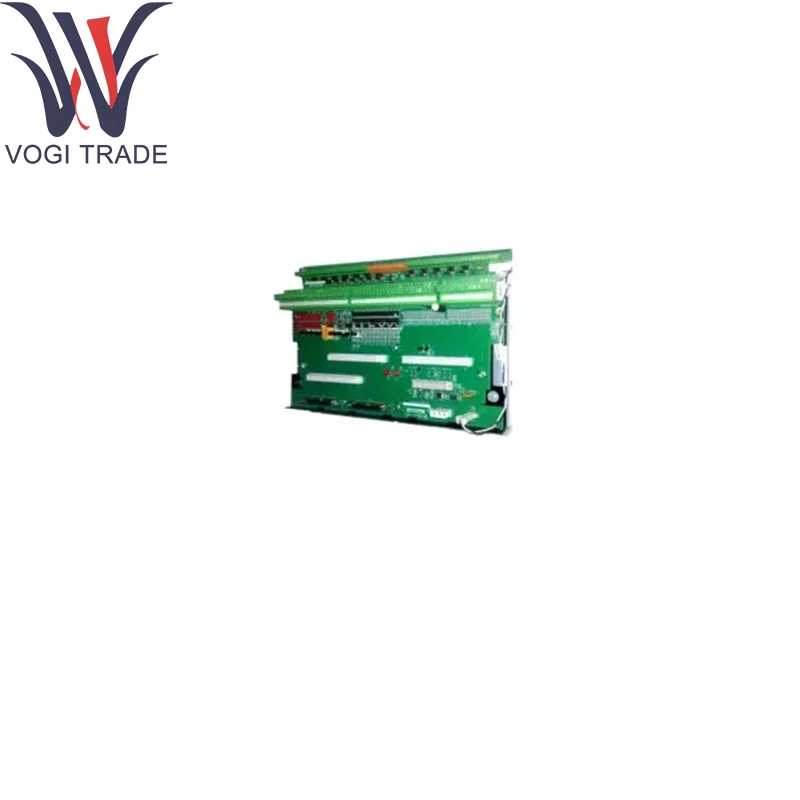

Dai IS400tCash1Agd

Parametri tecnici

Canali di input:

6 × Ingni di termocoppia (J, K, T, E Selectable)

6 × 4–20 mA Ingressi ad anello di corrente (passivo)

Specifiche della termocoppia:

Intervallo per tipo: consultare le tabelle standard della termocoppia (–270 ° C a +1820 ° C)

Precisione: ± 0,25 ° C o ± 0,1 % della lettura

Risoluzione: 0,1 ° C; Campionamento: 20 campioni/s

Compensazione della giunzione a freddo per canale (GE IS400TCASH1AGD)

Specifiche a loop corrente:

Range: 4–20 Ma; ± 0,1 % di precisione su vasta scala

Risoluzione: 16 bit; Campionamento: 100 campioni/s

Morsetto sovracorrente a 30 Ma; protezione della polarità inversa

Isolamento: ≥ 1 kV rinforzato da canale a canale e canale a terra

Filtro: filtri a basso livello digitale programmabili (fino a 50 Hz)

Rivestimento: Classe D Conformal per l'umidità e la resistenza chimica

Funzione del prodotto

GE IS400TCASH1AGD Condizioni, linearizza e digitalizza la termocoppia mista e i segnali di corrente analogica all'interno di un singolo modulo I/O valutato per la sicurezza. Monitora continuamente i loop del sensore per guasti fuori portata, a circuito aperto o sovracorrente e segnala diagnostica al controller di sicurezza di base per la logica di viaggio immediata.

Moduli di supporto core

Controller di sicurezza core: pacchetto IS220YSILS1B YSIL SICUREZZA-I/O

Modulo di alimentazione: IS210AEPSG1A per l'eccitazione del ciclo e potenza del consiglio

Processore logica di sicurezza: IS200TCSAS1A per l'esecuzione delle decisioni di spegnimento (interfacciate con GE IS400TCASH1AGD)

Componenti di estensione

Blocchi di termini collegabili: blocchi a vite a 12 vie chiave per evitare l'inserzione errata (GE IS400TCASH1AGD)

Kit di montaggio a goccia/pannello: clip dell'adattatore e staffe per angolo per montaggio di binario o pannello da 35 mm

Accessori di schermatura: morsetti per scudi via cavo e nuclei di ferrite per soppressione EMI/RFI

Fissature di calibrazione: calibratori zero/span esterni per la verifica del campo sia dei loop di termocoppia che di corrente

Supporto software

Configurazione e calibrazione:

Modelli di loop di sicurezza predefiniti in GE Controlst ™/Toolboxst ™

Wizards di calibrazione in linea per zero/span di ciascun canale o offset di giunzione a freddo (applicato a GE IS400TCASH1AGD)

Diagnostica e monitoraggio:

Allarmi di fallimento, a circuito aperto e fuori portata in tempo reale accessibili tramite HMI, tag OPC-DA e diagnostica del controller

Autotest all'accensione con l'accesso ai guasti nel controller di sicurezza

Firmware: firmware a livello di scheda aggiornato tramite Toolboxst ™ come parte delle versioni di software Mark VIES

Documentazione: procedure dettagliate nella Guida all'installazione GE Mark VIES-I/O e nel manuale di riferimento I/O di sicurezza della termocoppia e analogica
