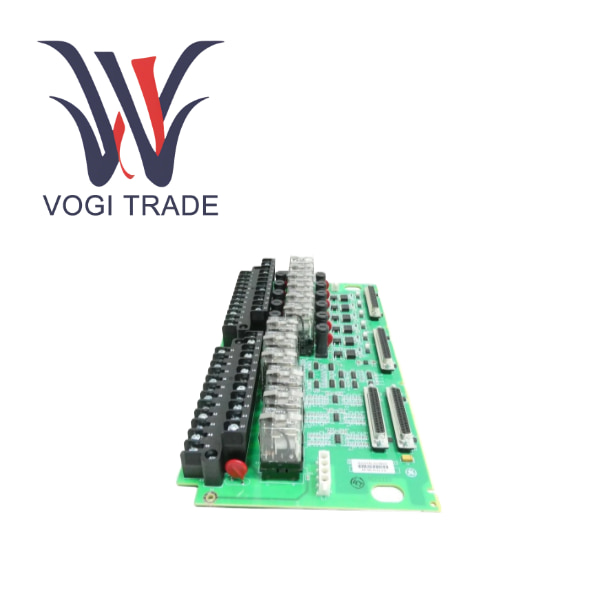

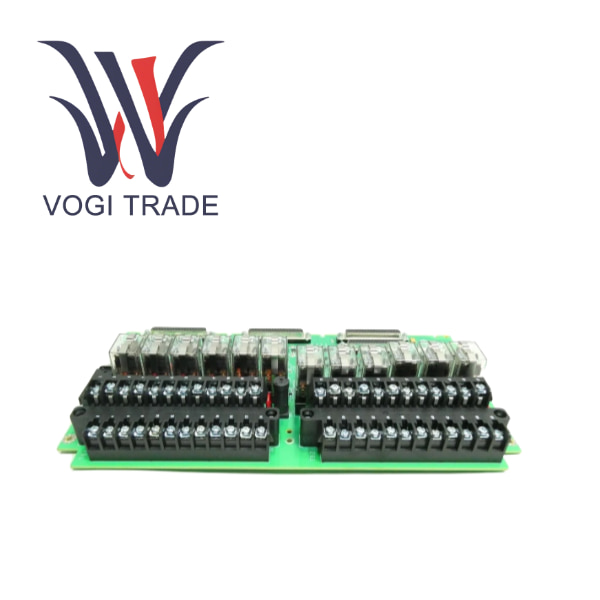

GE IS230TRLYH1BGG

Panoramica del prodotto

GE IS230TRLYH1BGG è una morsettiera di uscita relè di sicurezza altamente affidabile e con elevate capacità diagnostiche progettata da General Electric per la turbina a sicurezza avanzata Mark VIeS e il sistema di controllo del processo. Essendo il componente di sicurezza principale dell'architettura I/O distribuita Mark VIeS, questa scheda non solo eredita tutti i vantaggi delle uscite relè del sistema Mark VIe, ma anche, attraverso miglioramenti hardware e firmware, le consente di assumere il ruolo di uno strumento di sicurezza e di soddisfare i requisiti degli standard di sicurezza funzionale IEC 61508/IEC 61511. L'IS230TRLYH1BGG stesso è un'unità di interfaccia fisica che riceve istruzioni dal modulo processore I/O certificato per la sicurezza e, attraverso i suoi relè di sicurezza a contatti orientati agli obblighi integrati internamente, aziona i dispositivi di allarme, gli interblocchi del sistema ausiliario e persino i circuiti di controllo ausiliari delle principali valvole del carburante e altri attuatori sul campo. La scheda funge da ponte di sicurezza che collega la logica di controllo Mark VIeS al mondo fisico, garantendo che in condizioni pericolose il sistema possa entrare in uno stato sicuro in modo prevedibile e affidabile.

Caratteristiche della funzione del prodotto

Supporto nativo per la sicurezza funzionale

Questo è il vantaggio principale che differenzia IS230TRLYH1BGG. La scheda non è una semplice scheda relè; è un componente di sicurezza certificato che può essere utilizzato direttamente per realizzare circuiti di sicurezza conformi agli standard internazionali, come gestione del bruciatore, ESD, protezione da sovravelocità, ecc.

Contatti direzionali obbligatori ed elevata copertura diagnostica

I contatti direzionali obbligatori forniscono garanzie di sicurezza a livello hardware.

Il monitoraggio della corrente di avvolgimento e la diagnosi di comando/feedback forniscono funzionalità di autocontrollo approfondite a livello di software. Combinati, raggiungono una copertura diagnostica e SFF estremamente elevata, che è la chiave per raggiungere livelli SIL elevati.

Ereditando l'eccezionale architettura di Mark VIe

Il design separato mantiene il vantaggio significativo della manutenzione fuori sede, eliminando la necessità di aprire il quadro elettrico principale per la manutenzione dei circuiti di sicurezza.

Componenti di livello industriale ad alta affidabilità e design robusto, adatti ad ambienti difficili.

Le opzioni di alimentazione flessibili supportano vari alimentatori in loco e sono protette da fusibili.

Integrazione perfetta nell'ecosistema Mark VIeS

Tutte le configurazioni, la diagnostica e gli allarmi relativi alla sicurezza sono gestiti in modo uniforme tramite il software ToolboxST Safety e integrati con le schermate di controllo del processo di base, fornendo un'esperienza coerente agli operatori.

Consigli sui prodotti correlati

Modulo processore I/O complementare

IS230QCRCH1A / IS230QCRRH1A, modulo processore di uscita relè di sicurezza Mark VIeS.

Prodotti della generazione precedente/controparti non di sicurezza

IS200TRLYH1B, morsettiera di uscita relè standard per Mark VIe.

Software complementare

GE ToolboxST Safety per configurazione, verifica e diagnosi per applicazioni di sicurezza.

Attrezzatura controllata

Luci di allarme e cicalini con classificazione di sicurezza

Elettrovalvole di interblocco di sicurezza

Bobina dei contattori di sicurezza del motore

Guida all'installazione

Requisiti di qualificazione

Il lavoro di installazione e configurazione deve essere eseguito da ingegneri che hanno ricevuto formazione sulla sicurezza funzionale e ottenuto la certificazione.

Installazione meccanica

Installare IS230TRLYH1BGG sulla guida DIN all'interno del quadro elettrico.

Collegamento elettrico

Sul lato del sistema, utilizzare il cavo intrecciato speciale GE corretto e collegarlo al modulo I/O di sicurezza QCRx.

Lato campo

Collegare rigorosamente secondo lo schema del circuito di sicurezza.

L'alimentazione per il circuito di sicurezza deve essere un alimentatore di sicurezza certificato.

Se si utilizza la funzione di feedback, il cavo proveniente dal contatto ausiliario direzionale forzato del relè deve essere collegato al terminale di feedback della morsettiera.

Tutti i collegamenti devono essere saldi e chiaramente contrassegnati.

Accensione e verifica di sicurezza

Dopo l'accensione, controllare lo stato di ciascun canale tramite il software ToolboxST Safety.

È necessario eseguire la verifica completa del circuito di sicurezza.

Verifica tramite test statico di istruzioni, feedback e funzioni di allarme diagnostico.

I test dinamici vengono condotti in condizioni di sicurezza per simulare scenari pericolosi e verificare se l'intero SIF può portare il processo in uno stato sicuro entro il tempo specificato.

Tutti i test devono essere documentati formalmente e firmati dal personale autorizzato per conferma, fungendo da base per il funzionamento del sistema e futuri audit.
