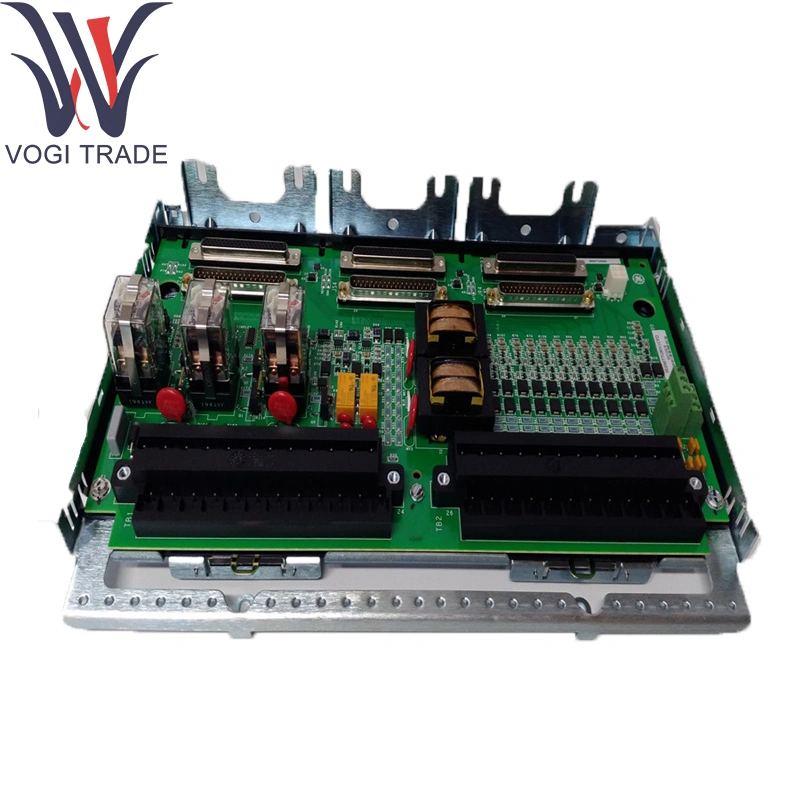

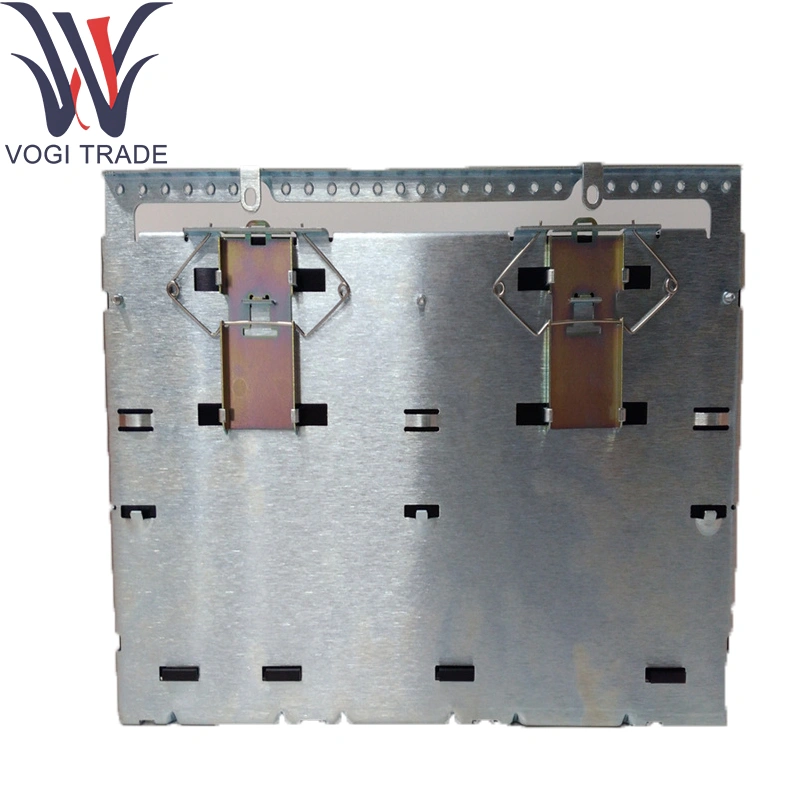

Dai IS230tnsvh3a

Parametri tecnici

Canali discreti: 64 totali (32 input + 32 output)

Tipo di input e valutazioni:

Rilevamento della chiusura a secco-contatto, bagnatura a 24 V cc (intervallo 18–32 V CC)

Corrente di input nominale: 2,5 Ma per canale

Deganza hardware: 4 ms

Tipo di output e valutazioni:

Output a transistor a collezione aperta, 24 V cc nominali (18–32 V CC)

Corrente massima di azionamento: 0,5 A per canale

Protezione: chiusura eccessiva e auto-reset

Isolamento: rinforzato da canale-canale e canale a terra (> 1 kV)

Diagnostica: LED di stato per canale per segnali chiusi e output input; Segnalazione dei guasti per sovraccarico/aperto

Interfaccia backplane: connettori a doppio pin al portatore I/O-Pack

Ambientale:

TEMP operativa: –30 ° C a +65 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: fino al 95 % di RH, non condensando

GE IS230TNSVH3A soddisfa queste valutazioni ambientali.

Funzione del prodotto

GE IS230TNSVH3A consolida un gran numero di segnali di campo discreti in un singolo modulo I/O compatto. Fornisce isolamento, condizionamento e diagnostica affidabili sia per input e output e comunica lo stato e i comandi sul bus ionet Ethernet alla CPU Mark VIE, consentendo il controllo discreto ad alta densità in un impronta minima del rack.

Core sModuli aggiornati

Carrier I/O Pack: Assemblaggio di potenza/portatore IS42XPH1B

Modulo controller: Mark Vie CPU (ad es. IS200TPROH1C) per l'elaborazione e la logica

Switch Ethernet: serie IS420ESWB per la connettività spina dorsale ionet

Questo gruppo vettore ospita GE IS230TNSVH3A.

Componenti di estensione

Blocchi di termini collegabili: blocchi a vite a 64 vie, con chiave per prevenire l'inserzione errata

Hardware di montaggio: adattatori a goccia o pannello per l'installazione di rack o skid

Protezione e messa a terra: morsetti per scudi via cavo e nuclei di ferrite per la soppressione dell'EMI

Driver a transistor di riserva: cartucce per il conducente sostituibili in campo per manutenzione

Questi componenti si interfacciano con GE IS230TNSVH3A.

Supporto software

Configurazione: semplice mappatura dei canali tramite GE Controlst ™/Toolboxst ™ senza parametri per canale

Diagnostica e monitoraggio:

Stato di input/output in tempo reale e contatori di errore accessibili in HMI, tag OPC-DA e diagnostica del controller

Autotest automatizzato sull'energia con il report diagnostico

Aggiornamenti del firmware: consegnati nell'ambito delle versioni del sistema Mark Vie; Applicato tramite Toolboxst ™

Documentazione: dettagliata nella Guida all'installazione I/O VIE/O Vies e al manuale di riferimento del modulo I/O discreto ad alta densità

Questo supporto software copre GE IS230TNSVH3A.
