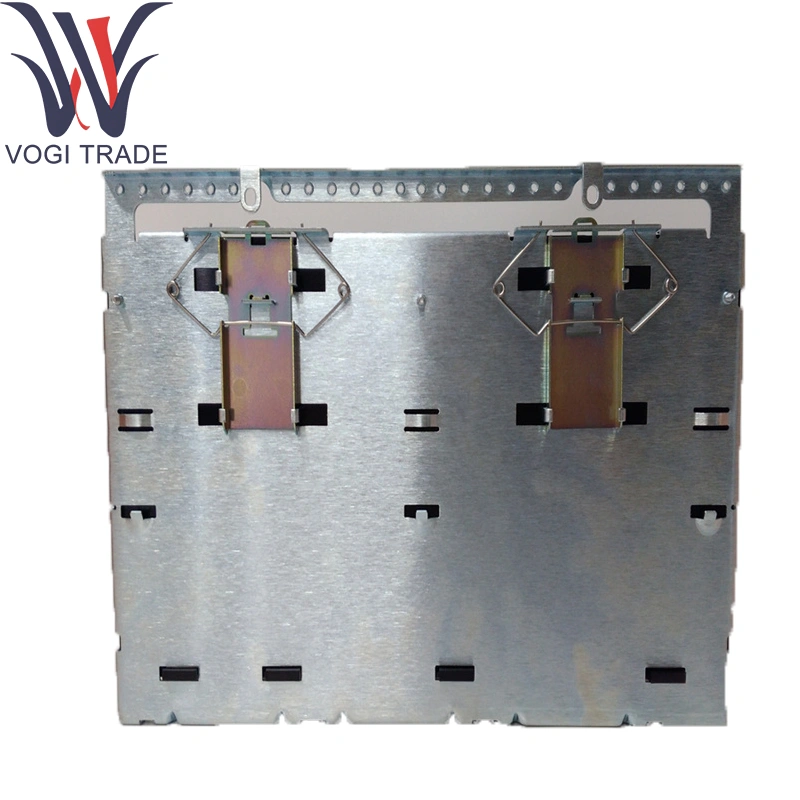

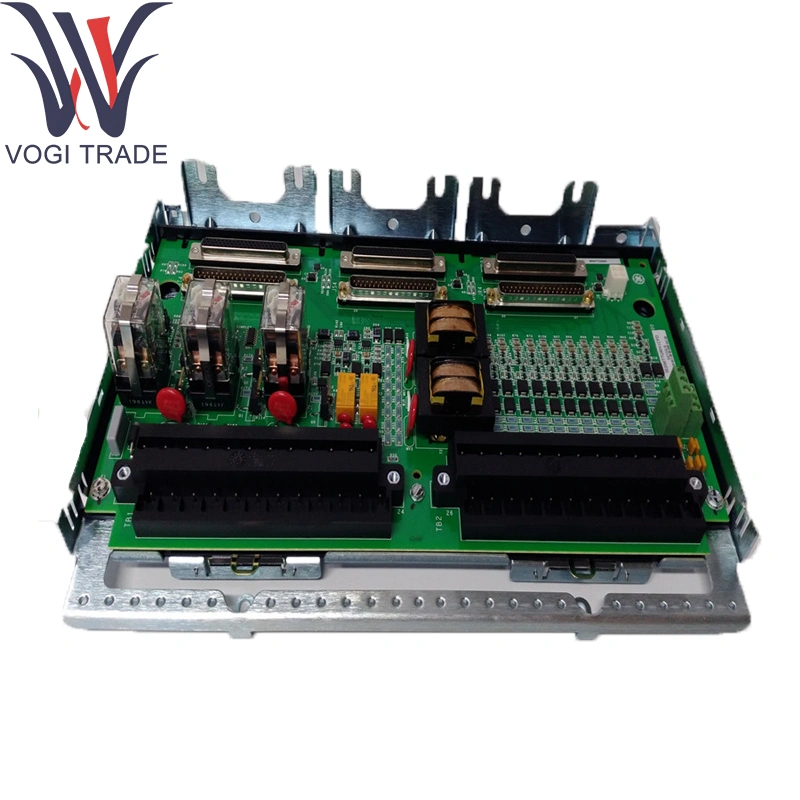

GE IS230SNTCH2A

Parametri tecnici

Canali: 12 ingressi di termocoppia isolati

Tipi supportati: J, K, T, E, R, S, B (selezionabile per canale)

Intervalli di misurazione:

Tipo J: –210 ° C a +760 ° C

Tipo K: –270 ° C a +1372 ° C

Tipo T: –270 ° C a +400 ° C

Tipo E: –270 ° C a +1000 ° C

Tipo R/S: –50 ° C a +1768 ° C

Tipo B: da +0 ° C a +1820 ° C

Precisione: ± 0,25 ° C o ± 0,1 % della lettura, a seconda di quale sia maggiore

Risoluzione: 0,1 ° C.

Tasso di campionamento: 20 campioni/sec per canale

Compensazione della giunzione a freddo: digitale integrato per canale

Filtro e protezione:

Filtro passa-basso programmabile fino a 100 Hz

Soppressione del picco hardware e pleutens di sovratensione a ± 35 V.

Protezione della polarità inversa

Isolamento: rinforzato da canale-canale e canale a terra (> 1 kV)

Connettore: intestazione ad angolo destro ad angolo 52 per il morsettiera collegabile

Valutazioni ambientali:

TEMP operativa: –30 ° C a +65 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: fino al 95 % di RH, non condensando

GE IS230SNTCH2AMEET TUTTE le specifiche elencate.

Funzione del prodotto

GE IS230SNTCH2A Condizioni, linearizza e digitalizza le tensioni della termocoppia nelle letture della temperatura calibrate. Offre dati deterministici a bassa latenza sul bus ionet Ethernet alla CPU Mark Vie, supportando il controllo in tempo reale, la logica di sicurezza e le funzioni di analisi della tendenza senza regolazioni manuali a livello di scheda.

Moduli di supporto core

PROPRIETTO I/O PACCHE: Assemblaggio di potenza/portatore IS42XPH1B fornendo interfacce di potenza e Ethernet.

Modulo controller: Mark Vie CPU (ad es. IS200TPROH1C) per l'aggregazione dei dati e la logica di controllo

Schede I/O complementari: ingressi RTD (IS220PRTDH1A), ingressi di pressione analogica (IS220PAICH1A), pacchetti I/O discreti

GE IS230SNTCH2A si integra con questo ecosistema.

Componenti di estensione

Blocchi di termini collegabili: blocchi a vite a vite chiave per prevenire l'inserzione errata, disponibili nelle varianti schermate

Kit di montaggio a goccia e pannello: clip dell'adattatore e staffe angolari per l'installazione di binari o pannelli da 35 mm

Accessori di schermatura: morsetti per scudi via cavo e perle di ferrite per la soppressione EMI/RFI sulle corse di termocoppia

Fissature di calibrazione: giunzione a freddo esterna e tester per la velocità di regolazione per la verifica in loco

Tutti gli accessori compatibili con GE IS230SNTCH2A.

Supporto software

Configurazione e calibrazione:

Impostazioni del tipo di termocoppia e del filtro definite tramite modelli GE ControlSt ™/Toolboxst ™

Giovetti procedurali di calibrazione in linea per rettifiche di offset zero e campata per canale

Diagnostica e monitoraggio:

Circuito aperto, corto circuito e allarmi fuori portata segnalati tramite tag HMI e OPC-DA

Autotest sull'accensione con flag diagnostiche accessibili nella diagnostica del controller

Aggiornamenti del firmware: consegnati nell'ambito delle versioni del sistema Mark Vie; Applicato tramite Toolboxst ™

Documentazione: dettagliata nella Guida all'installazione I/O Vie/O Vies e manuale di riferimento del modulo di input per termocoppia

GE IS230SNTCH2A è completamente supportato.
