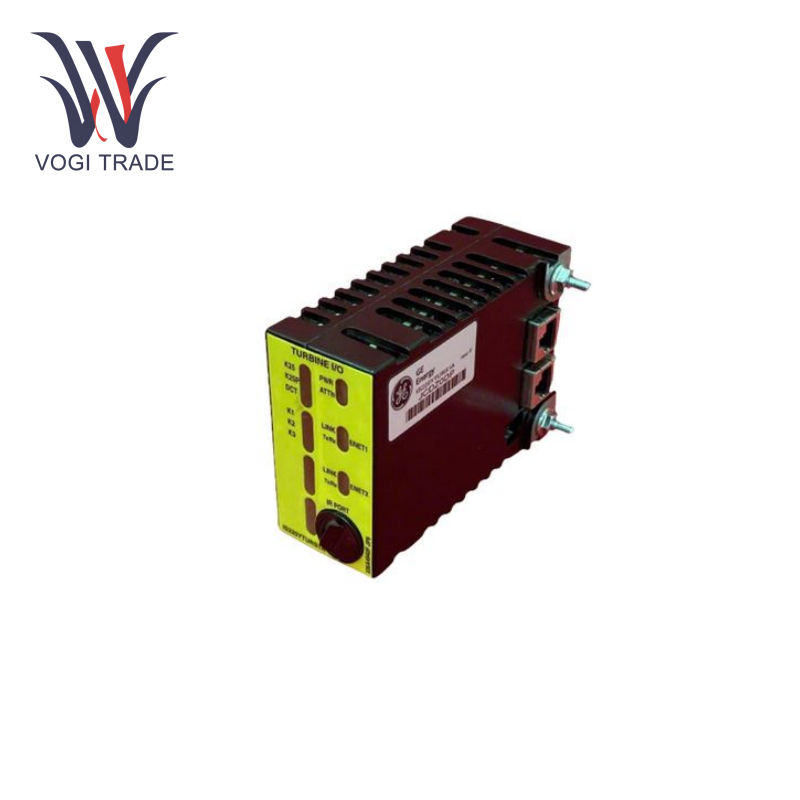

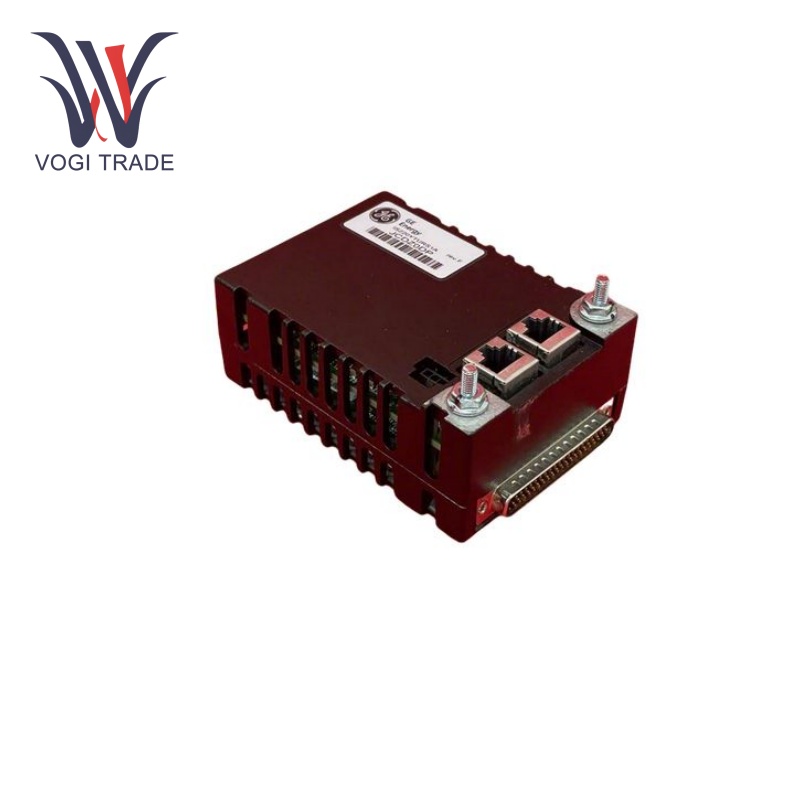

GE IS220YTURS1A

Parametri operativi

Alimentazione nominale:24 V CC

Intervallo di tensione operativa:Da 18 V CC a 32 V CC

Corrente in ingresso:Tipicamente 3 mA a 24 V CC

Impedenza di ingresso:4,7 kΩ

Tipo di ingresso:Segnale digitale (contatto pulito o ingresso basato sulla tensione)

Corrente di uscita massima:500 mA per uscita

Uscita Tsì:Collettore aperto con tensione massima di 30 V CC

SuiteCapacità di pagamento:12 W per canale di uscita

Livelli di tensione di uscita:Alto (tipicamente 24 V CC) e basso (0 V)

Protocollo:Profinet (per la comunicazione Ethernet ad alta velocità)

Velocità dati:100 Mbps (standard per reti Profinet)

Connessione Ethernet:Supporta Ethernet industriale, progettato per una perfetta integrazione nella rete Profinet per dati in tempo reale

Grado di protezione dall'ingresso:IP20 (progettato per uso interno, tipicamente installato in armadi o pannelli di controllo)

Diagnostica e rilevamento guasti:Il modulo include funzionalità diagnostiche integrate per rilevare e segnalare guasti nei dispositivi di campo, nel cablaggio o nei problemi di comunicazione, migliorando l'affidabilità del sistema e la facilità di manutenzione.

Controllo in tempo reale:Fornisce lo scambio di dati in tempo reale ad alta velocità tra il modulo e altri dispositivi nel DCS Mark VIe per un controllo accurato del processo.

Caratteristiche del prodotto

Elaborazione del segnale della turbina:Questo modulo funge da interfaccia per una varietà di sensori e dispositivi di turbine della gamma Mark VIe di sistemi di controllo di turbine, elaborando, tra gli altri, la velocità della turbina e il rilevamento della fiamma.

Funzionalità di registrazione dei dati:La sua versatilità si estende alla registrazione dei dati, consentendo agli utenti di monitorare i sensori in tempo reale grazie ai suoi molteplici canali di ingresso e uscita. Il lettore è in grado di accettare segnali di diverso tipo, come analogici e digitali, e di convertirli in un formato che può essere gestito dal sistema di controllo. Inoltre, GE IS220YTURS1A può anche generare segnali di controllo per controllare dispositivi esterni come relè, solenoidi e valvole.

Ridondanza e affidabilità:GE IS220YTURS1A include elementi di progettazione ridondanti per elevata affidabilità e disponibilità nei casi d'uso critici di controllo delle turbine. Potrebbero trattarsi di alimentatori ridondanti, percorsi di comunicazione duplicati e circuiti di elaborazione del segnale duplicati.

Interfaccia di comunicazione:GE IS220YTURS1A dispone di un'interfaccia di comunicazione Ethernet che consente la comunicazione con altri componenti del sistema di controllo, inclusi il controller e l'interfaccia uomo-macchina. È in grado di trasmettere online al centro di controllo i dati della turbina e le informazioni sullo stato in tempo reale e di ricevere il comando di controllo e i parametri di configurazione dal centro di controllo.

Diagnostica e monitoraggio: GE IS220YTURS1A è dotato di funzionalità di autodiagnosi e può monitorare continuamente lo stato di integrità del modulo e dei dispositivi collegati. Può rilevare tempestivamente guasti come perdita di segnale, cortocircuito, sovratensione e segnalare informazioni sul guasto al sistema di controllo per facilitare la rapida risoluzione dei problemi e la manutenzione.

Installazione

Compatibilità della morsettiera:È compatibile per l'uso con alcune morsettiere della serie Mark VIe (ad esempio, morsettiere TTURS1C, TRPAS1A, TRPAS2A, TRPGS1B e TRPGS2B ). assicurarsi che la morsettiera corretta sia selezionata e installata prima dell'installazione.

Montaggio meccanico:Il modulo viene montato meccanicamente sulla morsettiera mediante apposite viti o clips. Assicurarsi che il modulo sia fissato saldamente alla morsettiera per evitare allentamenti o vibrazioni durante il funzionamento.

Connessione di alimentazione e segnale: Collegare il cavo di alimentazione al terminale di ingresso alimentazione del modulo, assicurandosi che la tensione e la polarità siano corrette. Quindi collegare i cavi dei segnali di ingresso e di uscita al terminale del modulo secondo gli schemi di cablaggio e le istruzioni di collegamento del manuale del prodotto.

Connessione Ethernet:Collegare il cavo Ethernet alla porta Ethernet del modulo per consentire la comunicazione con il sistema di controllo. Assicurati solo che il cavo Ethernet sia ben collegato e con una buona qualità del segnale.

Gamma di applicazione

Specifiche per il controllo delle turbine eoliche:Questa libreria presenta specificatamente specifiche di ingresso/uscita fisiche per l'hardware di controllo della turbina eolica Mark VIe. Questo viene utilizzato per controllare il funzionamento della turbina; quali avviamento, arresto, controllo della velocità e protezione dai guasti.

Industria della produzione di energia:Nel settore della produzione di energia, GE IS220YTURS1A può essere utilizzato in altri tipi di sistemi di controllo delle turbine, come turbine a gas e turbine a vapore, per garantire il funzionamento sicuro ed efficiente delle turbine.

Automazione industriale: GE IS220YTURS1A può essere utilizzato anche in alcuni sistemi di automazione industriale e di controllo di processo che richiedono un controllo di input/output affidabile e ad alta velocità, come il controllo di motori, pompe e compressori.

Risoluzione dei problemi

Alimentazione elettrica:Se il modulo non può essere acceso o l'indicatore di alimentazione è in uno stato anomalo, verificare se la tensione e il collegamento dell'alimentatore sono corretti. Verificare che la tensione in ingresso rientri nei livelli specificati e che il connettore di alimentazione sia collegato.

Problemi di segnale:Controllare i cavi e i collegamenti del segnale quando i segnali di ingresso e di uscita sono anomali. Verificare che i cavi di segnale siano ben collegati e senza discontinuità o cortocircuiti. Verificare che i livelli del segnale e le forme d'onda rientrino nei limiti consentiti.

Problemi di comunicazione:Se il modulo presenta problemi di comunicazione con il controllo, controllare il cavo Ethernet e il collegamento. Una rete Ethernet connessa va bene e il segnale è buono. Verificare che l'istanza abbia le impostazioni di rete corrette e, se possibile, controllare l'indirizzo IP dei moduli.

Guasti del modulo:Se il modulo non funziona correttamente o vengono visualizzati messaggi di errore, provare a riavviare il modulo.
