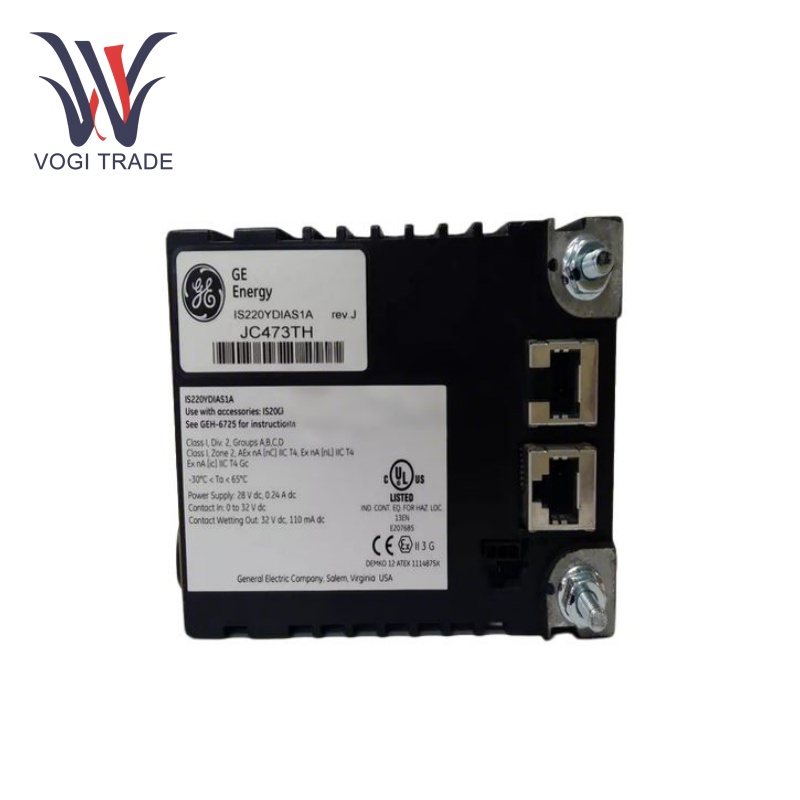

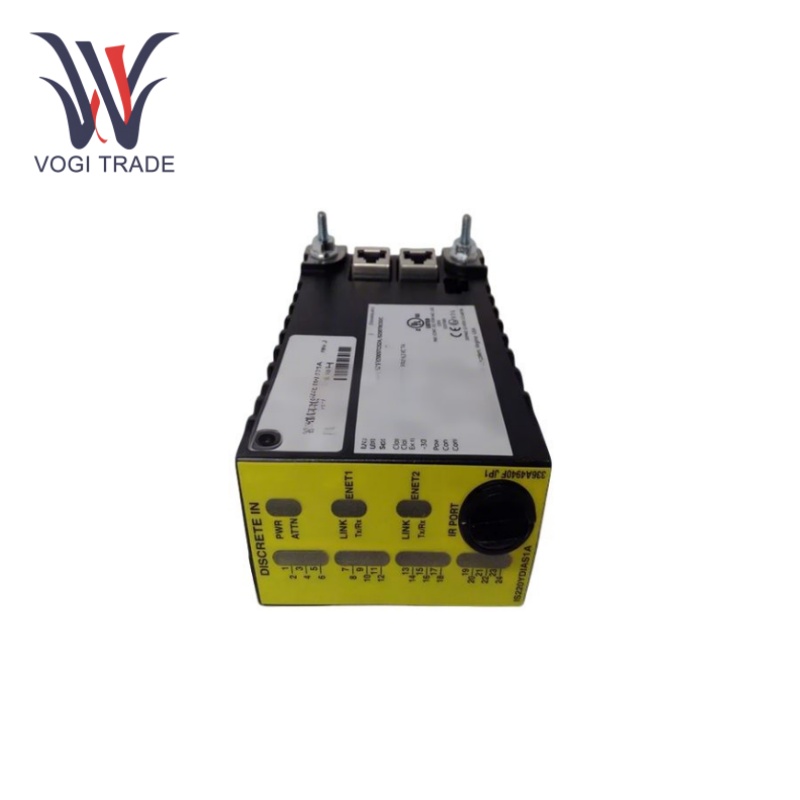

Marca: GEDescrizione: Modulo del pacchetto I/O discreti di sicurezzaCondizione: nuovo di zeccaCertificato: LETTERA DI GARANZIA DEL RAPPORTO DI PROVA DEL COOGaranzia: 1 annoQuantità inventario: 6Termine di pagamento: T/TPorto di spedizione: ShenzhenGE IS220YDIAS1A è un modulo di ingresso/uscita digitale che fornisce funzioni di base come acquisizione dati, elaborazione del segnale e rilevamento dei guasti. Supporta la comunicazione Profinet, che consente uno scambio dati rapido e affidabile tra sistemi di controllo e dispositivi di campo.
| Produzione |
GE |
| Numero di modello |
IS220YDIAS1A |
| Numero d'ordine |
IS220YDIAS1A |
| Catalogare |
MARCO VIe |
| Paese di origine |
U.S.A. |
| CODICE SA |
85389091 |
| Dimensione |
13 cm x 8 cm x 6 cm |
| Dimensione dell'imballaggio |
15 cm x 10 cm x 8 cm |
| Peso |
0,8 kg |
Alimentazione nominale:24 V CC
Intervallo di tensione operativa:Da 18 V a 32 V CC
Consumo energetico:Circa 0,5 A a 24 V DC (il consumo reale dipende dai dispositivi collegati)
Tensione in ingresso: 0 V -24 V CC
Tensione di uscita nominale:24 V CC attivo
Corrente massima in uscita:500 mA per uscita
Il tipo di output è un Open Collector;La tensione nominale massima è 30 V CC
Capacità alternativa:Shogun da 12 W per ogni risultato
Si legge anche:Selezione di blocchi compatti per I/O ProfinetSi collega a dispositivi e reti abilitati Profinet per comunicazioni veloci e affidabili.
Velocità di trasmissione:100 Mbit/s (comunicazione Profinet basata su Ethernet)
Protezione dall'ingresso Valutazione:IP20
Caratteristiche del prodotto
Segnale:Per interfacciare segnali discreti provenienti da dispositivi o sensori esterni nel sistema di controllo, leggendo lo stato di questi segnali e inviandolo al sistema di controllo.
Protezione dell'isolamento:Protegge i circuiti interni del modulo dal rumore elettrico o dalle interferenze derivanti dai dispositivi collegati isolando i canali di ingresso.
Ad alta velocità:GE IS220YDIAS1A vanta un timer di risposta rapido, fondamentale per le applicazioni che implicano monitoraggio e controllo in tempo reale, poiché consente un'acquisizione dati precisa e tempestiva.

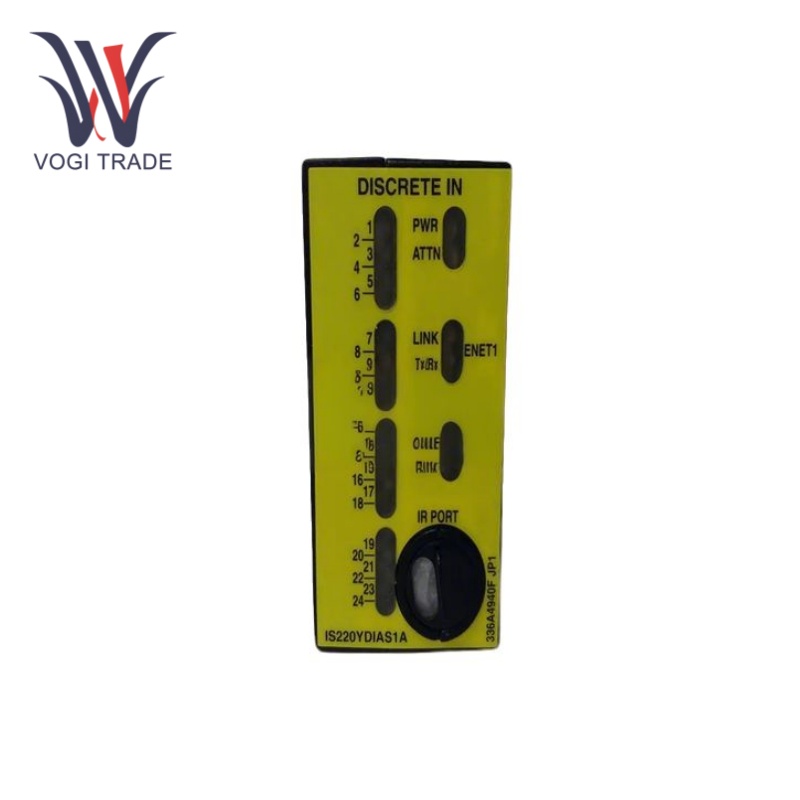

Indicazione dello stato:GE IS220YDIAS1A include luci LED o funzioni simili di indicazione dello stato per fornire un feedback visivo sullo stato di ciascun canale di ingresso, sia per aiutare nella risoluzione dei problemi che nella diagnosi dei problemi del sistema.
Compatibilità:Sono supportate morsettiere specifiche, tra cui IS200STCIS1A e 2A, IS400STCIS1A o 2A o IS400TBCIS2C.
Installazione
Montaggio:GE IS220YDIAS1A è realizzato per essere collegato a morsettiere specializzate, tra cui IS200STCIS1A e 2A, IS400STCIS1A o 2A o IS400TBCIS2C.
Connettore di alimentazioneazione:Il modulo è dotato di alimentatore integrato. Collegare il cavo di alimentazione all'alimentazione disponibile (nell'intervallo nominale di 28,0 V CC, senza superare il massimo di 32 V CC).
Avvitare il modulo:Inserire il modulo nella morsettiera e fissare meccanicamente il modulo ai prigionieri (filettati) posti su ciascun lato delle porte Ethernet. I perni si inseriscono in una staffa di montaggio specifica per il tipo di morsettiera.
Gamma di applicazione
Controllo della turbina:GE IS220YDIAS1A Utilizzato principalmente nel sistema di controllo speedtronic Mark VIe di General Electric per il controllo industriale di gas e vapore, utilizzato per regolare la velocità della turbina a vapore, completare il freno di sospensione, valutazione automatica dello stato termico, selezionare la modalità di avvio, aumentare la velocità, costante velocità di 3000 giri/min, test di falsa sincronizzazione del generatore, carico collegato alla rete, carico di sollevamento, commutazione della valvola, ecc.
Automazione Industriale:I sistemi di automazione industriale e di controllo di processo di questo tipo possono ricevere segnali da diversi sensori e interruttori e quindi inviare questo segnale al sistema di controllo da elaborare. Inoltre, GE IS220YDIAS1A ha la capacità di distribuire il segnale di uscita del sistema di controllo a diversi attuatori per facilitare il funzionamento standard del dispositivo.
Risoluzione dei problemi
La comunicazione o il trasferimento dei dati è assente:Assicurati che i cavi Ethernet siano collegati correttamente e che il layout della rete sia configurato accuratamente e che l'indirizzo IP del modulo sia allineato con la configurazione di rete del sistema. Controlla i messaggi di errore sulla rete Profinet con gli strumenti diagnostici
FIngressi/uscite difettosi:Controllare le connessioni del cablaggio per ciascuno dei dispositivi di ingresso e uscita. Assicurarsi che tutti i dispositivi di campo utilizzati con un determinato modulo siano supportati e che il modulo sia configurato correttamente secondo le specifiche di ciascun dispositivo di campo.
Il modulo non si accende:Controllare che l'alimentazione rientri nell'intervallo specificato. Controllare il cablaggio e i collegamenti per componenti allentati o danneggiati. Se il problema persiste, prova a cambiare il modulo.
