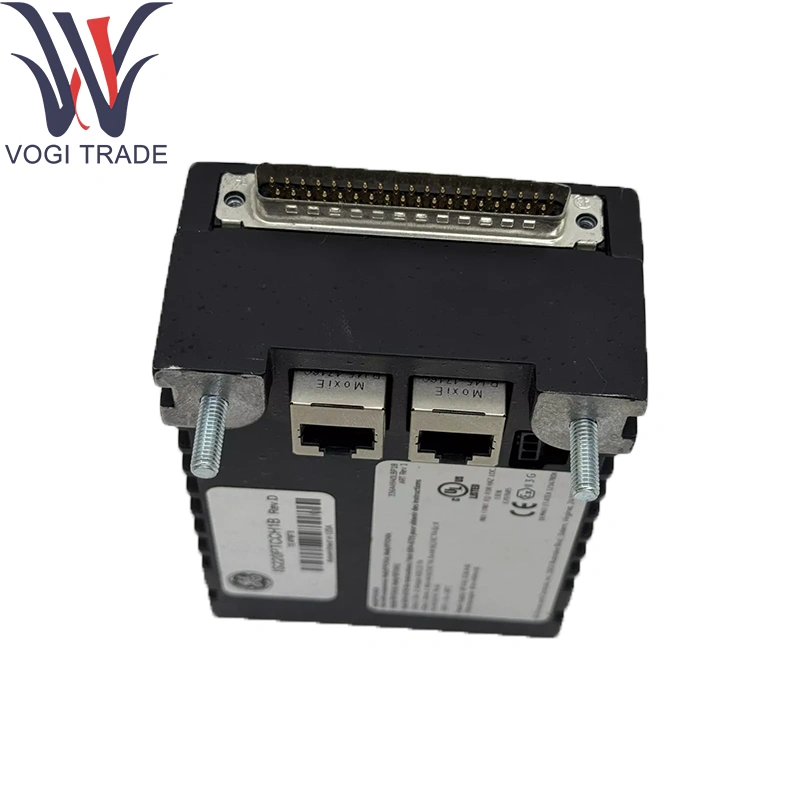

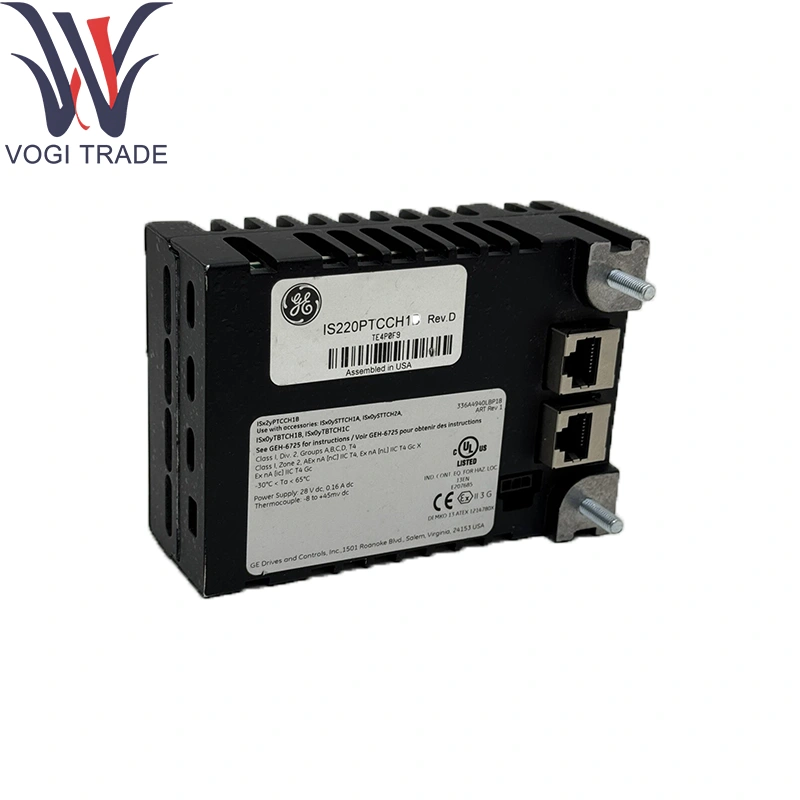

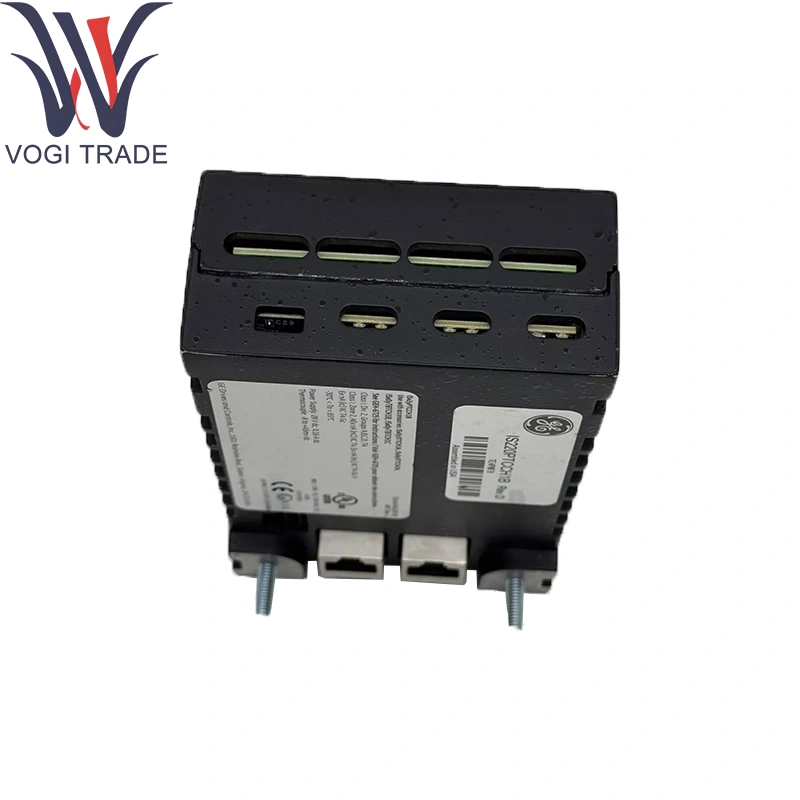

GE IS220PTCCH1B 12 Input ottimizzati di combustione

Parametri tecnici

Canali: 12 canali di ingresso analogici, ottimizzati per i sensori di combustione

GE IS220PTCCH1B Tipi di input e gamme:

Ingni di corrente da 4–20 mA (passiva, eccitazione esterna richiesta)

Input di termocoppia (tipi J, K, T) con compensazione della giunzione a freddo

Ingni di tensione: 0–10 V DC

Precisione: ± 0,1 % di tutta scala

Risoluzione: 16 bit per canale

Tasso di campionamento: 200 campioni/sec per canale (simultaneo)

Isolamento: isolamento galvanico rinforzato da canale a canale e da canale a terra

Filtro e risposta:

Filtro passa-basso programmabile (fino a 50 Hz)

Protezione di sovratensione dell'hardware a ± 35 V.

Connettore: intestazione ad angolo destro Accettazione del morsettiera a 52 posizioni

Ambientale:

TEMP operativa: –30 ° C a +65 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: fino al 95 % di RH, non condensando

Funzione del prodotto

GE IS220PTCCH1B 12 Ingni e condizioni ottimizzate di combustione multipli Segnali analogici correlati a combustione, come le correnti a scansione di fiamma, le uscite di trasmettitore a pressione e le tensioni della termocoppia-e inoltrano i dati digitalizzati sopra il bus ionet Ethernet al marchio CPU. Garantisce feedback a bassa latenza e ad alta precisione per algoritmi di controllo a combustione e interblocchi di sicurezza.

Moduli di supporto core

Carrier I/O Pack: Modulo Power & Carrier (ad es. IS42XPSCAH1B)

Moduli CPU: Controller Mark Vie (ad es. IS200TPROH1C)

Schede I/O complementari:

Relè-output (IS400Tlys1b)

Input discreto (IS200TICIH2A)

Seriale specializzato (IS220PSCHH1A)

Componenti di estensione

Blocchi di termini collegabili: blocchi di cablaggio a vite a vite chiave per l'inserimento a prova di errore

Kit di montaggio a goccia e pannello: staffe e clip angolari opzionali per binari da 35 mm o installazioni di pannelli

Accessori di schermatura: morsetti per scudi via cavo e nuclei di ferrite per la soppressione dell'EMI

Kit snuber e di soppressione: reti RC per la protezione dei segnali di termocoppia e trasduttore di pressione

Supporto software

GE IS220PTCCH1B Configurazione e calibrazione:

Imposta tramite GE Controlst ™/Toolboxst ™ con modelli predefiniti per loop di combustione

Seguite di calibrazione online per ridimensionamento del sensore e offset di giunzione a freddo della termocoppia

GE IS220PTCCH1B Diagnostica e monitoraggio:

Contators di stato e errori in tempo reale di canale accessibili nei tag HMI e OPC-DA

Autotest automatizzato sull'energia con il report degli allarmi nella diagnostica del controller

Firmware: firmware I/O a livello di scheda mantenuto come parte degli aggiornamenti del sistema Mark Vie; Caricato tramite Toolboxst ™

Documentazione: dettagliata nella Guida all'installazione I/O GE Mark Vie/Vies e alla sezione "Input ottimizzata per la combustione" del manuale di riferimento I/O Pack.
