GE IS220PROH1A

Parametri operativi

Tensione di alimentazione nominale:24 VDC (corrente continua)

Intervallo di tensione operativa:20 VDC a 30 VDC

Consumo energetico: 5W, a seconda della configurazione e dei dispositivi connessi.

Intervallo di tensione di ingresso:Segnale digitale da 0 a 24 VDC.

Tipo di output:IS220PROH1A ha canali di uscita digitale, che vengono generalmente utilizzati per controllare attuatori, relè o allarmi in base alle condizioni della turbina.

Tensione di uscita:Le uscite digitali sono progettate per il funzionamento da 0 a 24 VDC.

Corrente di output:Il modulo può guidare dispositivi esterni con 24 VDC e può gestire piccoli carichi

Carico di output:Il modulo è in grado di gestire carichi di uscita fino a 500 ohm, adatti a dispositivi a bassa potenza come i relè.

Caratteristiche del prodotto

Protezione indipendente per l'eccesso di velocità:GE IS220PROH1A ha un canale separato che tiene traccia della velocità della turbina, consentendo una reazione istantanea se si verifica la velocità eccessiva.

Funzionalità del cane da guardia:GE IS220PROH1A funge da cane da guardia per il principale sistema di controllo, fornendo un altro livello di sicurezza e affidabilità alle operazioni della turbina.

Monitoraggio:Il modulo consente il monitoraggio e il controllo in tempo reale dei dispositivi raccogliendo ed elaborando i dati da vari sensori.

Valutazione della protezione da ingresso (IP):IP20 deve essere messo in un recinto adeguato o in un pannello di controllo per proteggerlo dall'ambiente.

Protezione del circuito:GE IS220PROH1A protegge i dispositivi di input e uscita sensibili da una corrente o una tensione eccessivi che possono causare danni.

Protezione da sovratensione:L'ambiente industriale ha un picco di tensione transitoria che il modulo può resistere a causa della protezione da sovratensione.

Protezione eccessiva:La protezione eccessiva è incorporata per salvaguardare sia il modulo che il recinto del dispositivo collegato da potenziali danni dovuti a condizioni di sovracorrente.

Interfaccia / protocollo:GE IS220PROH1A utilizza il protocollo di comunicazione Load/IP, consentendolo di funzionare perfettamente con altri dispositivi nel sistema di controllo Mark Vie.

Comunicazione in autobus:Abilita il trasferimento e la comunicazione dei dati in tempo reale con il processore centrale del sistema di controllo e gli altri moduli della rete.

Resistenza alle vibrazioni:Vibrazione fino a 1 g sostenute, adattate ad ambienti industriali vibranti moderati.

Risoluzione:Ingni di impulsi ad alta precisione e uscite per le condizioni di turbina precise controlli e monitoraggio

Installazione

Montaggio:Posizionare il modulo in un adeguato recinto o pannello di controllo che soddisfa le specifiche ambientali della posizione operativa.

Connessioni:GE IS220PROH1A implica il collegamento del modulo ai rispettivi dispositivi di campo della turbina, tutto il cablaggio dovrebbe essere fatto secondo i requisiti.

Test:Una volta installato, il test viene eseguito per garantire la funzionalità del modulo e per verificare se si integra con il sistema di controllo.

Gamma di applicazioni

usato:Principalmente i sistemi di controllo e gestione delle turbine e della turbina eolica, in particolare nella sicurezza, dovrebbero avere un'alta affidabilità. GE IS220PROH1A funziona bene nella generazione di energia, petrolio e gas e produzione.

Risoluzione dei problemi:

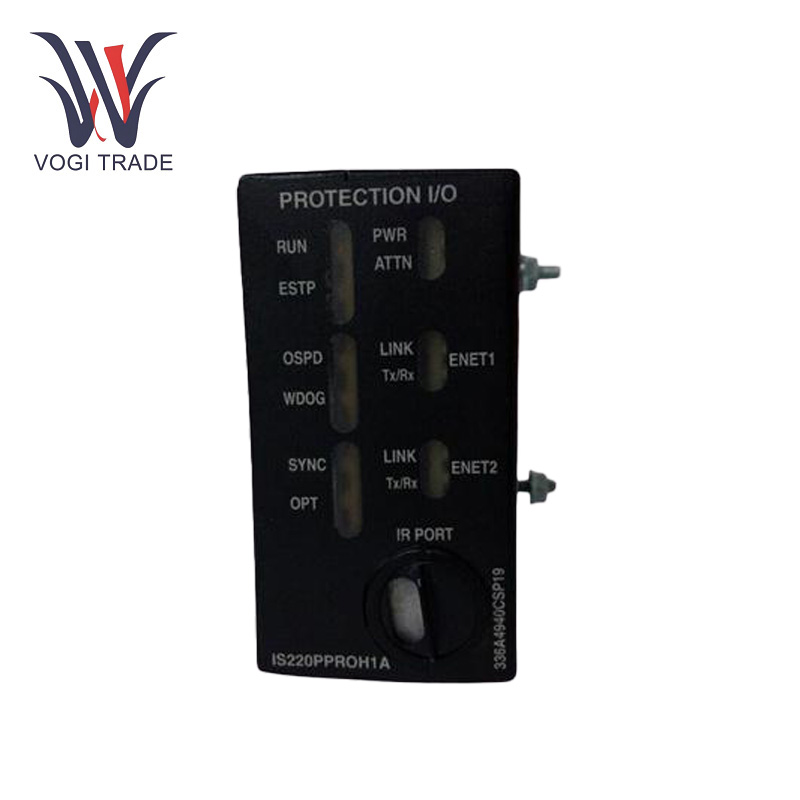

DiagnosticoLED:Guarda i LED diagnostici sul modulo per indicazioni di guasti o errori.

Controllare i registri del sistema:Controllare i registri di sistema per eventuali messaggi di errore o avvertimenti relativi al modulo.

Connessioni:Controllare tutti i cablaggi per assicurarti che sia collegato correttamente e in modo sicuro.
