Panoramica del prodotto

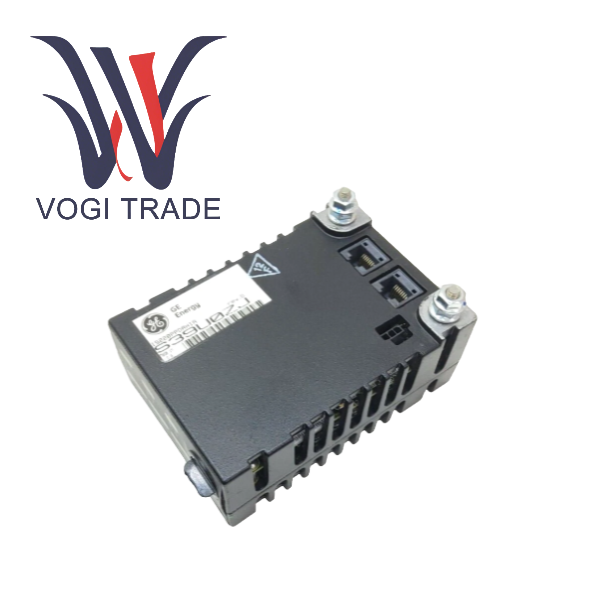

GE IS220PPDAH1A è un modulo cruciale per l'infrastruttura energetica progettato da General Electric per i suoi sistemi avanzati di controllo dei processi e turbine Mark VIe e Mark VIeS. Il suo nome ufficiale è "Pack Power Distribution - Local, DC". Non è un modulo di elaborazione del segnale o di acquisizione dati, ma un "hub energetico" indispensabile nell'intera architettura I/O distribuita Mark VIe. La funzione principale di IS220PPDAH1A è ricevere alimentazione di controllo a 28 V CC dal modulo di distribuzione dell'alimentazione principale a monte e distribuirla in modo sicuro, affidabile e protetto a più moduli processore I/O installati nello stesso pacchetto I/O locale. Fornendo protezione del circuito derivato e funzionalità di connessione a catena, IS220PPDAH1A garantisce che il guasto di un singolo modulo I/O non provochi la perdita di alimentazione dell'intero pacchetto I/O, migliorando così in modo significativo la disponibilità e la manutenibilità del sistema.

Caratteristiche della funzione del prodotto

Distribuzione dell'energia localizzata e modulare

IS220PPDAH1A integra la funzione di distribuzione dell'alimentazione in ciascun pacchetto I/O locale. Ciò significa che ogni pacchetto I/O diventa un'unità di alimentazione indipendente, senza più fare affidamento su un gran numero di linee di alimentazione separate prelevate dall'armadio centrale, semplificando notevolmente il cablaggio in loco.

Protezione del circuito derivato critico

Il fusibile a ripristino automatico PTC è la sua caratteristica di sicurezza principale. L'IS220PPDAH1A implementa l'"isolamento dei guasti": se un modulo I/O si guasta a causa di un cortocircuito interno, interverrà solo il PTC che fornisce alimentazione a quel modulo, interrompendo l'alimentazione al modulo, mentre gli altri moduli all'interno dello stesso pacchetto I/O e altre parti della rete I/O continueranno a funzionare normalmente. Ciò migliora significativamente la tolleranza agli errori e la disponibilità del sistema.

Supporto per un'architettura distribuita flessibile

La funzione di catena ad anello è la base per la creazione di I/O remoti Mark VIe. Il modulo di distribuzione dell'alimentazione principale JPDH nella sala di controllo principale può fornire alimentazione al primo pacchetto I/O remoto tramite un unico cavo. L'IS220PPDAH1A all'interno di questo pacchetto I/O passa quindi attraverso la catena ad anello per fornire alimentazione al pacchetto I/O successivo e così via, consentendo una facile copertura di distanze di centinaia di metri o addirittura migliaia di metri, distribuendo punti I/O nella posizione più vicina all'apparecchiatura in loco.

Migliorare l’affidabilità e la manutenibilità del sistema

La semplificazione del cablaggio riduce il numero elevato di cavi di alimentazione, diminuendo il rischio di errori di cablaggio e punti guasti.

Quando un pacchetto I/O perde alimentazione, il personale di manutenzione può individuare rapidamente se è la scheda PPDA stessa, problemi di alimentazione a monte o un determinato modulo I/O a causare l'intervento del PTC. A causa della natura di autoripristino del PTC, molti guasti da sovracorrente possono tornare automaticamente alla normalità dopo essere stati risolti.

Design passivo e altamente affidabile

Essendo una scheda attiva e priva di semiconduttori, il suo tasso di guasto è estremamente basso e il suo MTBF è molto elevato, fungendo da pietra angolare per il funzionamento stabile del sistema.

Consigli sui prodotti correlati

Modulo di potenza a monte

IS200JPDHG1, distribuzione dell'alimentazione di giunzione - alta densità, solitamente installato nell'armadio di controllo principale, fornisce alimentazione a 28 V CC a più schede PPDA.

Altre schede di potenza della stessa serie

IS220PPDAH2A, la scheda PPDA rivista.

Modulo I/O di ricezione alimentazione

IS200VAICH1A, modulo di ingresso analogico.

IS200VVIBH1A, modulo di ingresso vibrazioni.

IS200PRTDH1A, modulo di ingresso RTD.

Armadi/scaffali coordinati

Pacchetto I/O locale Mark VIe, Pacchetto I/O locale, la scheda PPDA è installata in questo armadio.
