GE IS220PDOAH1A

Parametro tecnico

Intervallo di tensione in ingresso:Da 12 V a 48 V CC.

Intervallo di tensione di uscita:Da 0 V a 24 V.

Massimam corrente di uscita per canale:3A.

Tempo di risposta:meno di 1 ms.

Tensione di isolamento:superiore a 500 Vrms.

Resistenza all'isolamentoanza:maggiore di 100 MΩ.

Numero di canali:con quattro canali indipendenti.

Intervallo di temperatura operativa:Da -25℃ a +70℃.

Numero di Ethernetporti:2 interfacce Ethernet RJ45.

Caratteristiche funzionali

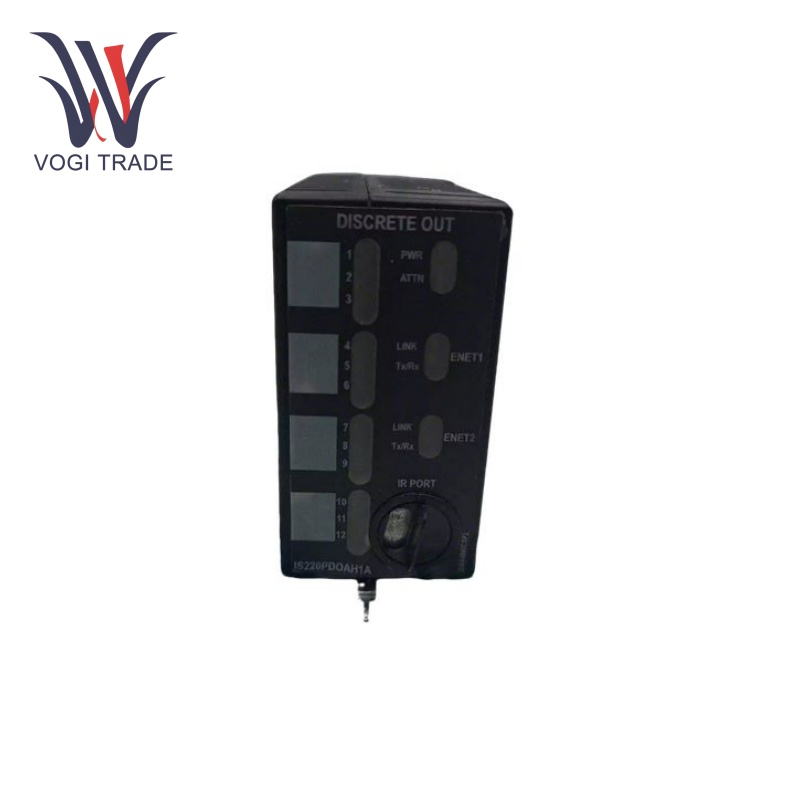

Diagnostica visiva e seriale:Il pannello frontale di GE IS220PDOAH1A è dotato di più LED indicatori, come alimentazione, attenzione, TxRx e collegamento, per visualizzare visivamente se il modulo funziona correttamente durante il processo operativo, come lo stato dell'alimentazione, lo stato della connessione di rete, lo stato dell'uscita, ecc. Una porta di comunicazione seriale a infrarossi può essere utilizzata per le comunicazioni seriali diagnostiche locali, consentendo informazioni diagnostiche più dettagliate per facilitare la risoluzione dei problemi.

Processore e memoria:GE IS220PDOAH1A è costituito da un processore ad alte prestazioni con RAM e memoria flash in grado di contenere ed eseguire codice applicativo e informazioni sulle impostazioni. Ciò è stato fatto in modo che la scheda del processore integrato fosse collegata alla scheda di acquisizione dedicata per la funzione del pacchetto I/O.

Controllo relè multipli:Può controllare fino a 12 relè, fornendo una potente capacità di controllo dell'uscita. GE IS220PDOAH1A supporta sei morsettiere di uscita discrete, come SRLY e TRLY, nonché relè a stato solido e relè elettromagnetici, fornendo scenari applicativi versatili secondo necessità.

Diagnosi dei guasti

Diagnosi tramite indicatore LED:Gli indicatori LED sul modulo sono molto importanti per diagnosticare i guasti. Se l'indicatore di alimentazione è spento, potrebbe indicare un problema di alimentazione; se l'indicatore della connessione di rete lampeggia in modo anomalo, potrebbe suggerire un guasto di rete. Lo stato anomalo degli indicatori dei canali di uscita può anche aiutare a identificare rapidamente i problemi con i canali corrispondenti.

Diagnostica delle comunicazioni seriali:La porta di comunicazione seriale a infrarossi può essere utilizzata per comunicazioni seriali diagnostiche locali. GE IS220PDOAH1A è dotato di connessione seriale, gli utenti possono trasmettere dati seriali dal modulo al computer o terminale portatile con software diagnostico specifico, in modo da poter ottenere informazioni diagnostiche dettagliate, come stato del processore, stato della memoria, stato della porta di comunicazione e stato del canale di uscita, l'utente troverà rapidamente il problema e lo risolverà.

Campi di applicazione

Controllo della turbina a gas:GE IS220PDOAH1A è un componente essenziale del sistema di controllo della turbina a gas GE Speedtronic Mark VIe, utilizzato per controllare i relè nel controllo della turbina a gas per garantire il corretto funzionamento della turbina a gas per mantenere un funzionamento sicuro e stabile.

Automazione Industriale:Può essere utilizzato in molti tipi di campi dell'automazione industriale, come l'industria manifatturiera, chimica, farmaceutica, alimentare e delle bevande e automobilistica. Può essere utilizzato per azionare motori, riscaldatori, apparecchi di illuminazione, elettrovalvole e altri dispositivi, realizzare il monitoraggio e il controllo del processo di produzione, migliorare l'efficienza produttiva e la qualità del prodotto.

Gestione energetica:Nel campo della gestione energetica, come quello dei sistemi di energia solare ed eolica, GE IS220PDOAH1A viene utilizzato per gestire la commutazione e la protezione dei dispositivi di generazione di energia, garantire il funzionamento efficace e la sicurezza del sistema energetico. Le sue applicazioni si estendono anche ai sistemi di distribuzione dell'energia, controllando l'apertura e la chiusura di interruttori automatici e interruttori, realizzando il monitoraggio e il controllo del processo di distribuzione dell'energia.

Trasporti:Nel traffico, che copre aree come i sistemi di segnaletica ferroviaria e il controllo delle auto elettriche, il modulo può essere utilizzato per controllare i relè nel sistema di segnale e la potenza dei sistemi di controllo delle auto elettriche, garantendo che il sistema di trasporto funzioni in sicurezza e che le auto elettriche funzionino in modo efficiente.
