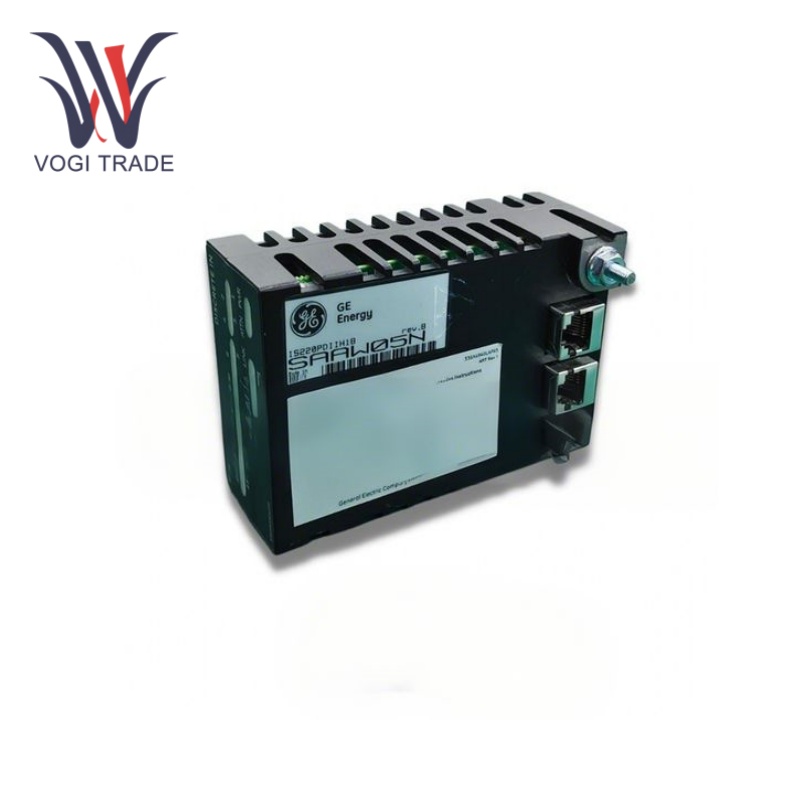

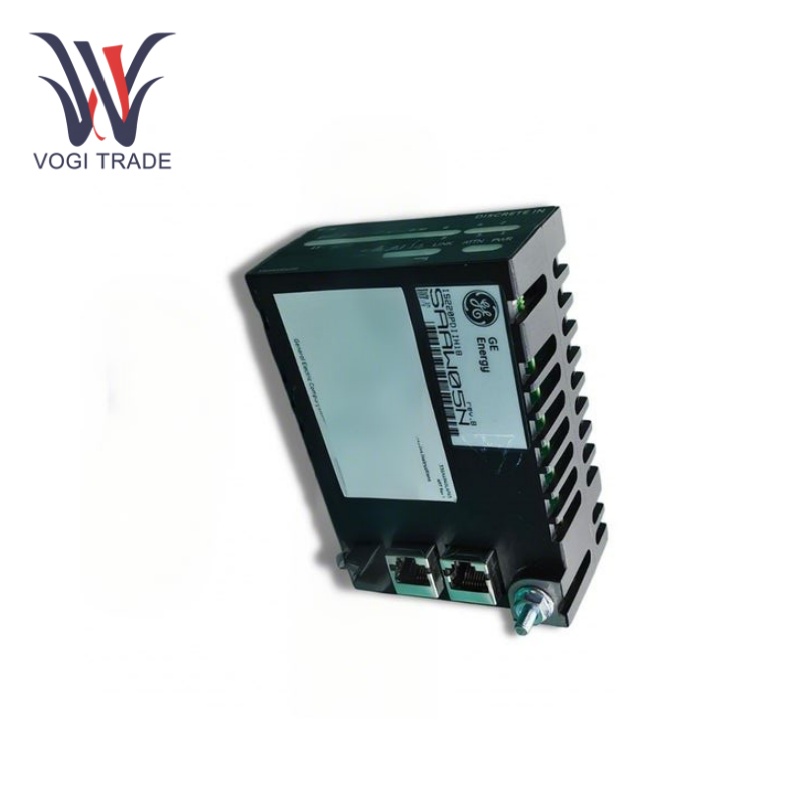

GEIS220PDIIH1A

Temperatura operativa:da 0 a 60°C.

Canali di ingresso:24 ingressi di contatto.

Canali di uscita:12 uscite relè.

Isolamento degli ingressi:Isolamento ottico fino a 1500 V.

Filtro di ingresso:Filtro hardware, 4 ms.

Reiezione della tensione CA:60 V efficaci.

Porte Ethernet:2 interfacce Ethernet RJ45.

Tensione in ingresso:La valutazione nominale è 28,0 V CC, tensione minima 27,4 V CC.

Caratteristiche della funzione

Elaborazione e comunicazione ad alta velocità:GE IS220PDIIH1A può elaborare rapidamente i dati sulla stessa velocità di trasmissione. Dispone di diverse porte Ethernet che consentono una comunicazione veloce e affidabile con diversi dispositivi nel sistema di controllo, fornendo lo scambio di dati in tempo reale e l'esecuzione dei comandi di controllo.

Isolamento e filtraggio del segnale:GE IS220PDIIH1A è dotato di isolamento ottico tra i segnali di ingresso e di uscita e all'interno del circuito interno, con una tensione di isolamento fino a 1500 V, isola efficacemente le interferenze esterne e protegge i moduli e i sistemi da sovratensioni elettriche e rumore. Oltre a ciò, è dotato di un filtro hardware per filtrare il rumore ad alta frequenza e resistere ai segnali di interferenza in ingresso per migliorare la precisione e la stabilità del segnale.

Numerosi canali di ingresso e uscita digitali:GE IS220PDIIH1A fornisce solitamente molti canali di ingresso e uscita digitali. I canali di ingresso digitali sono in grado di ricevere segnali da una varietà di interruttori, sensori e altri dispositivi discreti, mentre i canali di uscita digitali possono controllare relè, elettrovalvole e altri attuatori, rendendoli adatti per applicazioni di controllo industriale complesse.

Diagnosi dei guasti

Diagnostica seriale:La diagnostica dello scambio delle comunicazioni seriali è generalmente disponibile su una porta di comunicazione seriale a infrarossi sul modulo o su altre interfacce di comunicazione per le comunicazioni seriali diagnostiche locali. L'utente può connettersi al modulo tramite uno speciale strumento diagnostico e utilizzare la porta seriale per comunicare con GE IS220PDIIH1A per ottenere informazioni dettagliate come lo stato del processore, della memoria, dei canali di ingresso e uscita, ecc., in modo da individuare e risolvere il problema.

Monitoraggio e allarme del sistema:Le condizioni di funzionamento del modulo possono essere monitorate direttamente in tempo reale nel sistema. Quando vengono rilevati guasti ed errori, il sistema può produrre informazioni di allarme e report diagnostici corrispondenti, quindi avvisare l'operatore tramite l'interfaccia uomo-macchina (HMI) o altri modi, in modo che l'operatore possa adottare misure per gestire i guasti in tempo.

Campi di applicazione

Industria della produzione di energia:GE IS220PDIIH1A è utilizzato nei sistemi di controllo delle turbine a gas, vapore e eoliche del settore della produzione di energia, come il sistema di controllo distribuito delle turbine della serie Mark VIe. Attraversa l'ingresso e l'uscita digitale di diversi tipi di sensori e interruttori nella turbina, inclusi ma non limitati a, lo stato on/off delle valvole, lo stato di funzionamento delle pompe e i segnali di allarme provenienti da più dispositivi di protezione, acquisendo accuratamente il informazioni sullo stato della turbina e garantire in modo efficace il funzionamento sicuro della turbina.

Automazione Industriale:Viene utilizzato per linee di produzione di automazione industriale, come quelle chimiche, farmaceutiche, alimentari e delle bevande e altre industrie, è inoltre possibile utilizzare il modulo per collegare diversi dispositivi discreti, come interruttori di prossimità, interruttori di finecorsa, elettrovalvole, ecc., per realizzare il monitoraggio e controllo del processo produttivo. Come monitorare lo stato di apertura e chiusura del nastro trasportatore, lo stato operativo del braccio robotico e lo stato di riempimento della macchina confezionatrice e controllare l'avvio e l'arresto dell'attrezzatura e la commutazione del flusso di processo.

Sistemi HVAC:GE IS220PDIIH1A può essere utilizzato per monitorare lo stato di funzionamento di tutti i componenti discreti nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria, compreso lo stato operativo di ventilatori, pompe e compressori e lo stato di apertura e chiusura di serrande e valvole. Dopo aver ottenuto questi segnali di ingresso e uscita digitali e l'elaborazione, è possibile modificare il funzionamento risparmiando continuamente energia e utilizzando comodamente.
