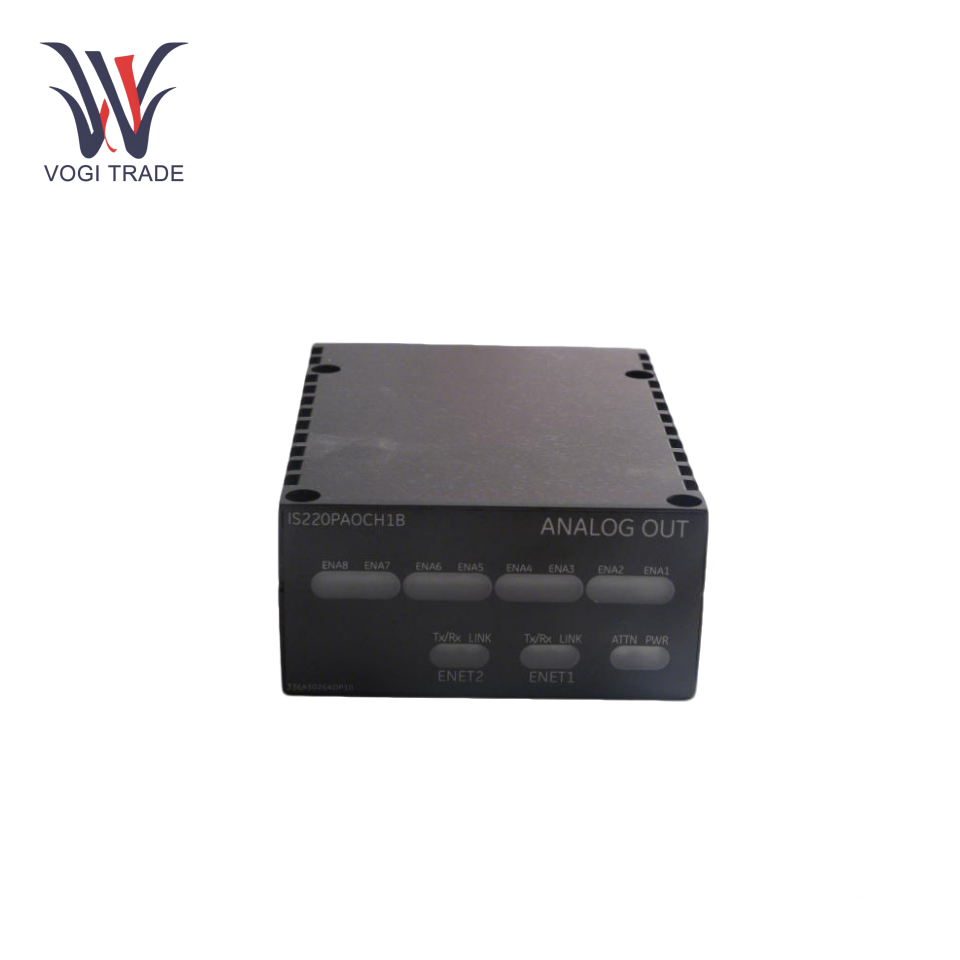

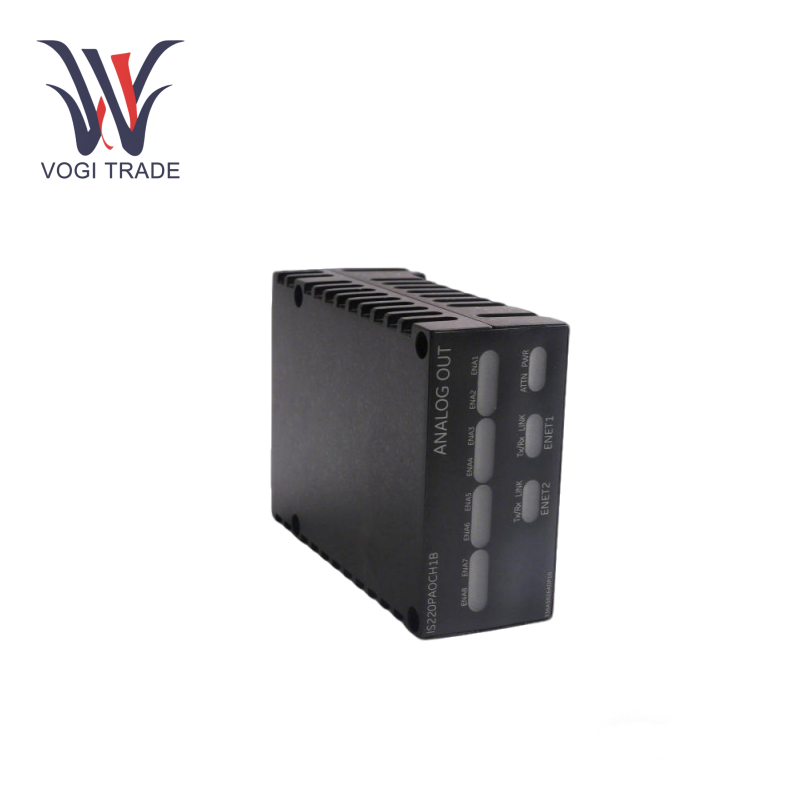

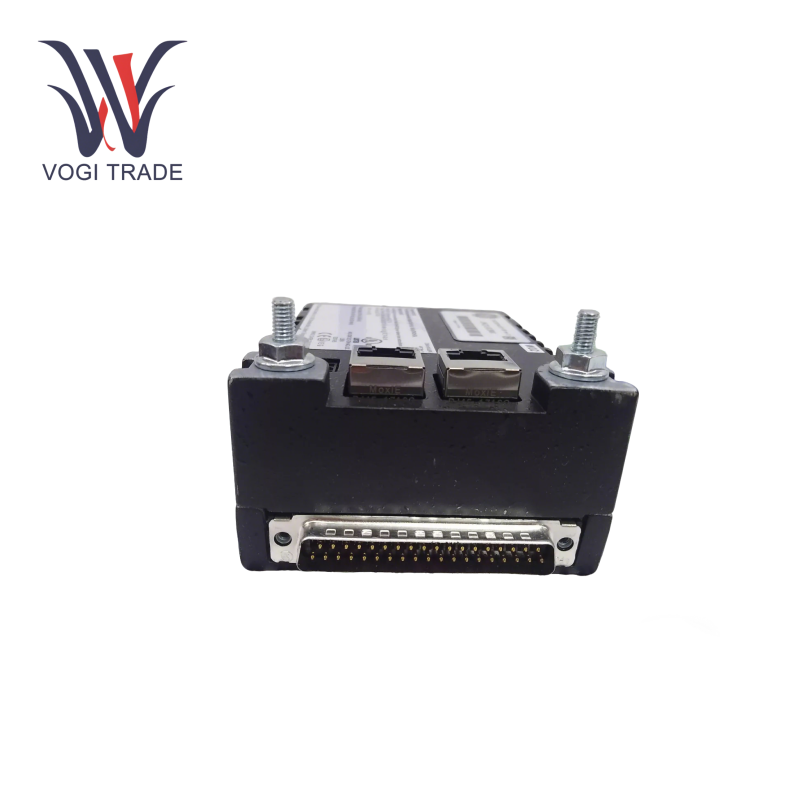

GE IS220PAOCH1B

Parametri operativi

Alimentazione elettrica:Fonte di alimentazione DC 28V.

Tensione operativa:0-30V DC

Numero di canali: 6

Tipo di output:Analogico

Corrente valutata:1a per canale

Protocollo di comunicazione:Modbus Rtu

Consumo energetico:5.3 W.

Temperatura operativa:-20 ° C a +60 ° C.

Temperatura di conservazione:-40 ° C a +85 ° C.

Gestione del segnale di ingresso/uscita:Ogni punto sul modulo può accettare 2 fili di 3,0 mm²

Caratteristiche del prodotto

Elaborazione del segnale analogico e digitale:GE IS220PAoch1B facilita l'elaborazione di segnali analogici e digitali dai dispositivi di campo per un'accurata acquisizione e controllo dei dati.

Comunicazione dei dati:GE IS220PAoch1b Abilita l'interazione tra il sistema di controllo e i dispositivi di campo attraverso Ethernet o sistemi comunicativi sottostanti.

Supporto di ridondanza:GE IS220PAoch1b Costruito per funzionare con configurazioni ridondanti per i sistemi HA

Diagnostica: caratteristiche diagnostiche specializzate per il monitoraggio del sistema di salute e rilevare guasti.

Uscita del segnale analogico:La funzione più importante di GE IS220PAoch1b è che emette segnali analogici. Converte correttamente i dati memorizzati al rispettivo equivalente in una forma analogica che può essere correttamente interpretata dal macchinario.

Comunicazione della rete di controllo:Direttamente su Ionet, dedicato, full duplex, protocollo punto a punto. Consente inoltre lo scambio di dati con i componenti I/O del sistema e il processore principale.

Installazione

Montaggio:GE IS220PAoch1b è in genere montato su una guida DIN all'interno di un armadio di controllo. Garantire una spaziatura adeguata per la ventilazione e l'accessibilità.

Alimentazione elettrica:Verificare che al modulo venga somministrato un alimentatore stabile da 24 V CC. Controllare la polarità per prevenire danni.

Grounding:Assicurarsi che il modulo e qualsiasi attrezzatura correlata siano messe a terra correttamente per evitare interferenze elettriche e mantenere la sicurezza.

Configurare:Il software GE Toolboxst per configurare il modulo e incorporarlo nel sistema di controllo.

Gamma di applicazioni

Generazione di energia:Piante idroelettriche, turbine a gas, turbine a vapore.

Energia:Monitoraggio di condutture, gestione del compressore e strutture offshore.

Automazione industriale:Controllo dei processi, produzione e movimentazione dei materiali.

Rinnovabili:Controller di turbine eoliche e sistemi di generazione solare.

Risoluzione dei problemi

Nessun potere:Verificare che l'alimentazione sia collegata correttamente e che sia presente energia a 24 V. Assicurarsi che fusibile o interruttore in cui il frigorifero era collegato non sia soffiato.

Ispezione per il fallimento della comunicazione:Ispezionare i componenti fisici dei cavi e connettori Ethernet per potenziali danni. Verificare che l'indirizzo IP e la configurazione della rete siano corretti.

I/O Channel Malfunction: Controllare il cablaggio tra i dispositivi di campo. Ispezionare i terminali per allentamento o corrosione.

Modulo non rilevato:Ri-inserire il modulo nella sua slot. Il software GE Toolboxst viene utilizzato per eseguire il flashing degli aggiornamenti del firmware.

Surriscaldamento:Fornisci il modulo Venti corretto Cerca troppa temperatura ambiente.

Allarmi diagnostici:Utilizzare strumenti Diagnostici di Toolboxst per identificare specifici codici di errore e intraprendere azioni correttive.
