GEIS220PAICH2B

Panoramica del prodotto

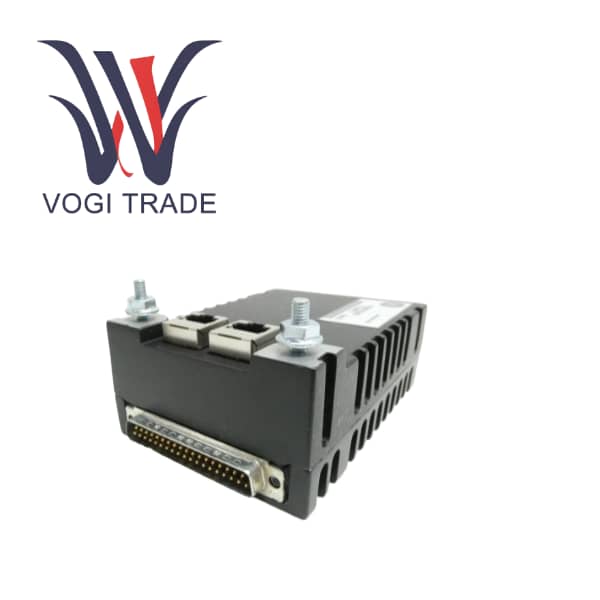

IS220PAICH2B è una scheda processore I/O a slot singolo basata sull'architettura CPCI. Essendo il componente principale del sistema I/O distribuito Mark VIe, è responsabile del collegamento del controller con i dispositivi analogici in loco.

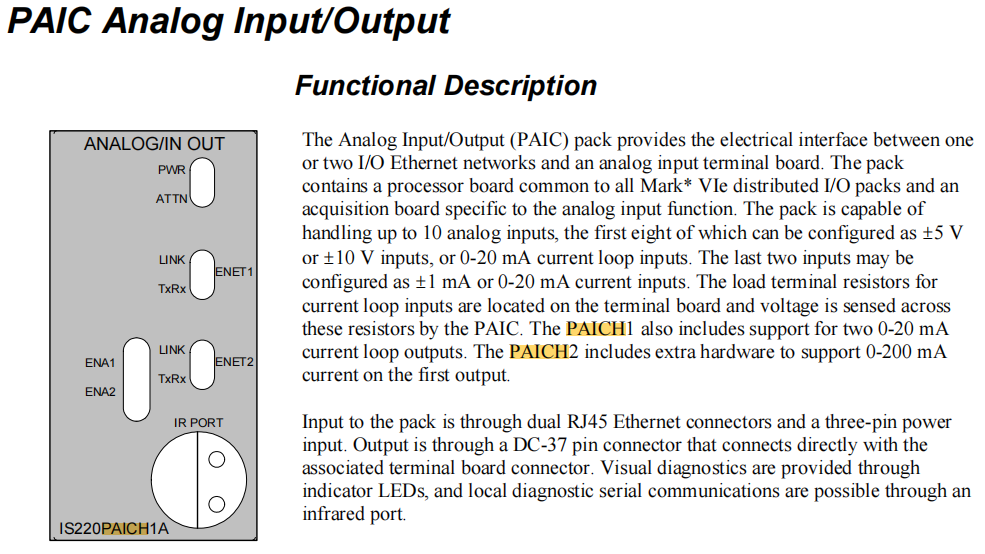

PAIC è una scheda ibrida in grado di gestire 10 canali di ingresso analogici e 2 canali di uscita analogici. Comunica con il controller tramite Ethernet, consentendo la raccolta, l'elaborazione dei segnali in loco e l'emissione di istruzioni di controllo.

PAIC funge da ponte che collega la rete di controllo di livello superiore e le apparecchiature in loco di livello inferiore, supportando architetture di controllo simplex, doppie e TMR.

Caratteristiche della funzione del prodotto

Comunicazione ridondante con doppia porta di rete

IS220PAICH2B è dotato di due porte Ethernet 10/100Base-T indipendenti, ENET1 ed ENET2. Supporta connessioni con doppio cavo di rete. Quando una rete fallisce, l'altra può subentrare senza problemi per garantire la continuità dei segnali di controllo.

Elaborazione del segnale ad alta precisione

Il convertitore analogico-digitale a 16 bit integrato e il convertitore digitale-analogico a 14 bit offrono una risoluzione estremamente elevata, consentendo l'acquisizione di cambiamenti minimi nei segnali in loco.

Watchdog hardware e autodiagnosi

Il timer di watchdog hardware integrato, combinato con l'autotest all'accensione e il monitoraggio del funzionamento continuo, può rilevare tempestivamente guasti hardware e attivare allarmi.

Corrispondenza ID elettronici

Il chip identificativo elettronico di bordo legge e verifica automaticamente la compatibilità della versione hardware con la morsettiera all'accensione, prevenendo errori di controllo causati da software e hardware incompatibili.

Rilevamento dello stallo del compressore

Il firmware include un algoritmo dedicato che monitora i primi 4 canali di ingresso analogici per determinare se il compressore è andato in stallo in tempo reale e può attivare direttamente la protezione di intervento.

Supporto per la sostituzione a caldo

Supporto per la sostituzione online. In assenza di alimentazione al sistema, la scheda scheda può essere scollegata e ricollegata direttamente, facilitando notevolmente la manutenzione e la gestione dei guasti.

Evoluzione del prodotto e sviluppo tecnologico

Dal Marco VI al Marco VIe

Il predecessore del PAIC era la scheda VAIC nel sistema Mark VI. Il più grande salto tecnologico è stato nell'interfaccia di comunicazione. VAIC ha utilizzato il bus VME, mentre PAIC è passato a Ethernet. Ciò ha consentito a PAIC di avere una distanza di trasmissione più lunga e una maggiore velocità di trasmissione dei dati.

L'architettura cambia

PAIC ha adottato l'architettura standard industriale CPCI, che presenta una migliore resistenza agli urti e caratteristiche modulari rispetto al bus VME.

Tendenze future

Sebbene GE stia attualmente promuovendo la piattaforma Mark VIeS, PAIC, in quanto scheda I/O principale per Mark VIe, è ancora in una fase matura e stabile ed è ampiamente utilizzata nelle unità operative di tutto il mondo.

Compatibilità alternativa

Sostituti diretti

La versione aggiornata o declassata della stessa serie di IS220PAICH2B, purché configurata correttamente in ToolboxST, solitamente mantiene le stesse dimensioni fisiche e definizione dell'interfaccia.

Articoli non alternativi

Le parti non possono essere sostituite direttamente dalle schede della scheda I/O dei sistemi Mark V o Mark VI poiché l'architettura del bus e il protocollo di comunicazione sono completamente diversi.

Requisiti di compatibilità

Questo articolo deve essere utilizzato in abbinamento alla morsettiera analogica IS200TBAIH1C.
