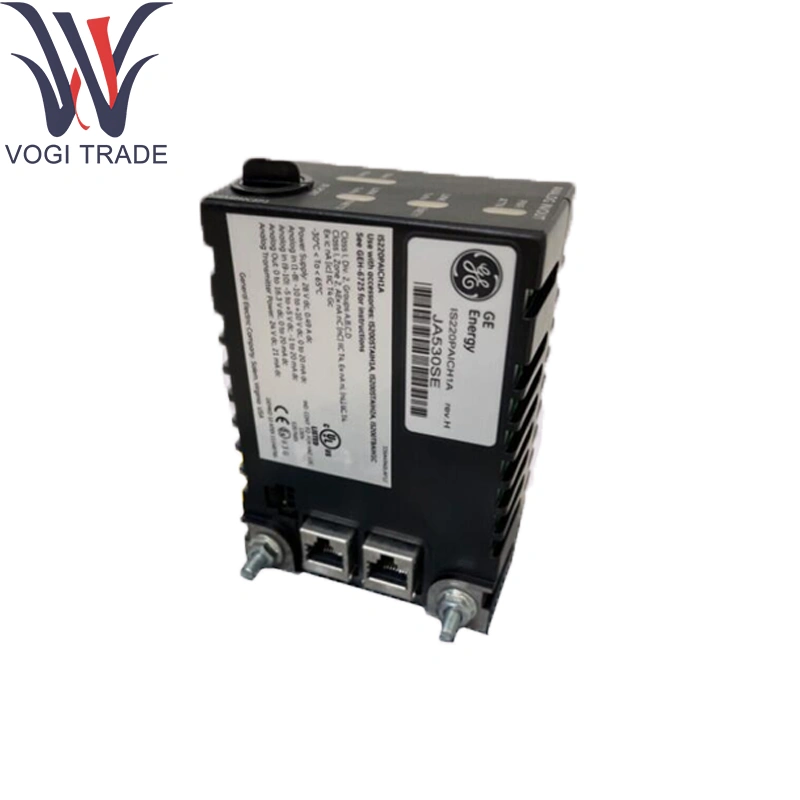

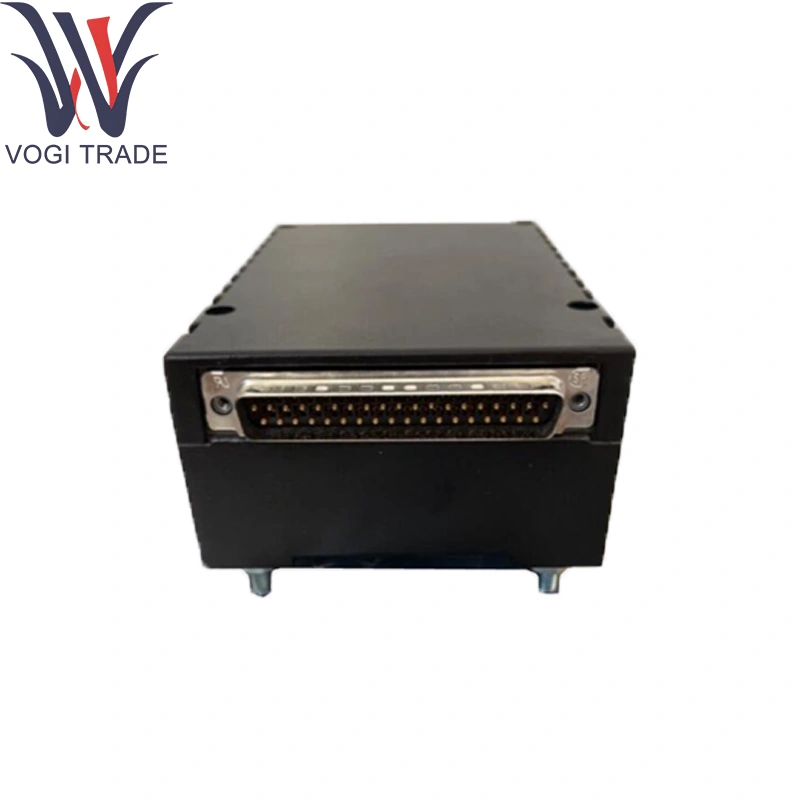

GE IS220PAICH1A Modulo di ingresso/ouput analogico

Parametri tecnici

GE IS220PAICH1A CANALI:

8 × 4-20 mA Ingressi ad anello di corrente (passivo)

Ingni di tensione 4 × 0-10 V.

GE IS220PAICH1A Intervalli di input e precisione:

Corrente: 4-20 mA, ± 0,1 % su vasta scala

Tensione: 0-10 V, ± 0,1 % su vasta scala

Risoluzione: 16 bit per canale

Tasso di campionamento: 200 campioni/sec per canale

Isolamento: rinforzato da canale-canale e canale a terra (> 1 kV)

Filtro: filtro a basso passaggio digitale programmabile (fino a 50 Hz)

Protezione da ingresso: morsetto di sovratensione a ± 35 V; protezione della polarità inversa

Connettore: angolo destro, intestazione a 52 posizioni per morsettiera collegabile

GE IS220PAICH1A Environmental:

TEMP operativa: da -30 ° C a +65 ° C

Temp di stoccaggio: da -40 ° C a +85 ° C

Umidità: fino al 95 % di RH, non condensando

Funzione del prodotto

GE IS220PAICH1A Modulo di ingresso/ouput analogico, linearizza e digitalizza entrambi gli ingressi di corrente e segnale di tensione, inoltro di pressione calibrata e dati variabili al processo sul bus ionet Ethernet alla CPU VIE. Fornisce un feedback analogico ad alta precisione a bassa latenza per loop di controllo, soglie di allarme e tendenza senza modifiche hardware per canale

Moduli di supporto core

Carrier I/O Pack: Assemblaggio di potenza/portatore IS42XPH1B

Modulo controller: Mark Vie CPU (ad es. IS200TProH1C)

Schede I/O complementari:

Analogo ottimizzato in combustione (IS220PTCCH1B)

Input di termocoppia (IS230STCH2A)

Input RTD (IS220PRTDH1A)

Componenti di estensione

Blocchi di termini collegabili: blocchi di mobile a vite chiave per impedire l'inserzione errata

Kit di montaggio a goccia e pannello: clip dell'adattatore e staffe angolari per l'installazione di 35 mm di binari di pinna o pannello

Accessori di schermatura: morsetti per scudi via cavo e nuclei di ferrite per la soppressione dell'EMI

Kit di calibrazione: apparecchi di test offset/span esterni per la verifica del ciclo

Supporto software

GE IS220PAICH1A Configurazione e calibrazione:

Impostazioni di tipo canale e gamma configurate tramite modelli GE Controlst ™/Toolboxst ™

Giovettificazione di calibrazione online per regolazioni zero/span per canale

GE IS220PAICH1A Diagnostica e monitoraggio:

Gli allarmi in tempo reale per la salute, il circuito aperto e gli allarmi fuori portata accessibili nei tag HMI e OPC-DA

Autotest sull'alimentazione con bandiere diagnostiche riportate tramite Diagnostica del controller

Aggiornamenti del firmware: consegnato come parte del software di sistema Mark Vie; Applicato tramite Toolboxst ™

Documentazione: dettagliata in GE Mark Vie/Vies Guida all'installazione I/O e Manuale di riferimento del modulo di input di pressione e analogica
