GEI215VCMIH2BC

Parametri operativi

Alimentazione elettrica:5V, 12V, 15V e 28V

Processore:Texas Instruments 32 - Bit Digital Signal Processor (DSP)

Frame rate:20 ms a 50 Hz

Intervallo di temperatura operativa:- da 40 ° C a + 85 ° C

Intervallo di temperatura di conservazione:- da 40 ° C a + 95 ° C

Umidità relativa:Dal 5% al ​​95% non condensando

Elaborazione del segnale:In grado di gestire l'elaborazione del segnale ad alta velocità per il controllo e il monitoraggio in tempo reale.

Consumo energetico:Progettazione di consumo energetico basso per garantire l'efficienza energetica e ridurre la generazione di calore.

Caratteristiche del prodotto

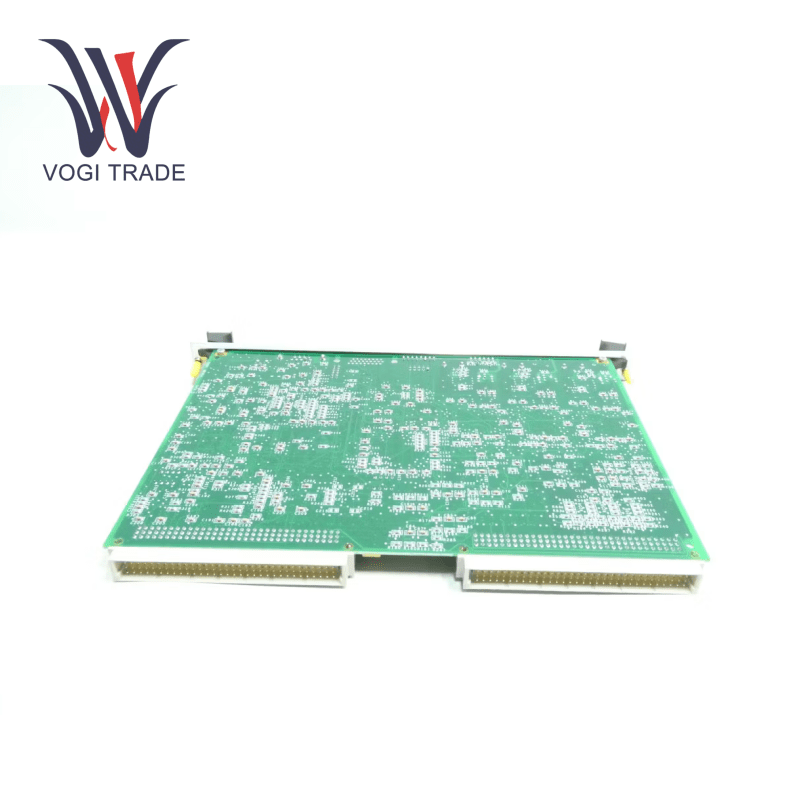

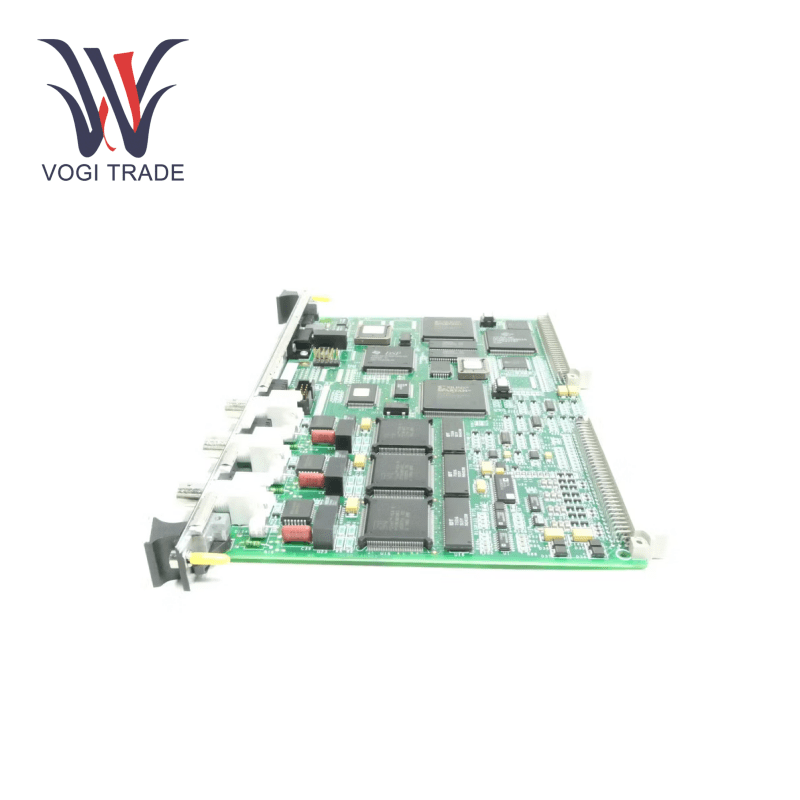

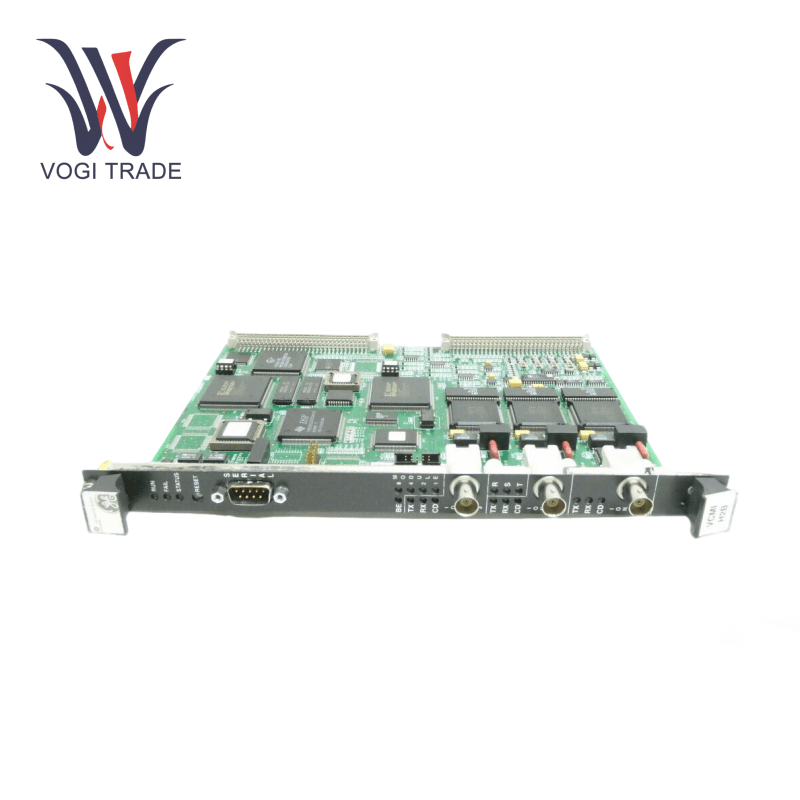

Controller master bus VME Bus:GE IS215VCMIH2BC è una scheda controller master Bus VME. Serve come importante interconnessione di comunicazione tra le schede di input/output e il controller. Supervisiona la comunicazione del trasferimento di dati e altri protocolli tra questi componenti in questa capacità, assicurando un funzionamento senza soluzione di continuità.

Interfaccia di rete di controllo del sistema:GE IS215VCMIH2BC funge anche da interfaccia per IONET o rete di controllo del sistema. Ciò gli consente di comunicare con altri moduli di controllo nel sistema. In una configurazione industriale di grande scala, ciò consente di scambiare dati importanti come gestione, regime e informazioni diagnostiche tra le singole parti del sistema di controllo.

Identificazione e gestione del consiglio:Quando GE IS215VCMIH2BC è collegato a I/O e rack di controllo, gestisce l'identificazione di tutte le schede nel rack, nonché la terminale in tali rack. Gestisce le cose a livello di scheda che funge da ponte tra la configurazione e la manutenzione complessive del sistema, con il suo aiuto, diventa facile tracciare e gestire ogni componente nel controllo industriale a livello di sistema.

Monitoraggio in tempo reale:Fornisce acquisizione e monitoraggio dei dati in tempo reale per i sistemi di controllo delle turbine.

Caratteristiche di protezione:Include la sovratensione, la sovracorrente e la protezione termica per salvaguardare il sistema.

Installazione

Dimensioni del rack:Il GE IS215VCMIH2BC è un tipo di parte montatori di rack e verrà inserito in un tipico rack VME. Tuttavia, si tratta di una scheda VME alta 6U, larga 0,787 pollici, che consente il montaggio in dimensioni standard di rack ampiamente utilizzate negli armadi di controllo industriali.

Collegamento ad altre parti:Collegare la scheda con le schede I/O e il controller con i cavi corretti. È necessario impostare la connessione ionet per comunicare con la rete di controllo del sistema. In un TMR, è necessario prestare grande attenzione al cablaggio e alla configurazione corretti di tutti i moduli di controllo multipli presenti.

Configurazione del software:Dopo l'installazione dell'hardware, potrebbe essere necessario per la configurazione del software. Ciò include la creazione di protocolli di comunicazione, mappatura di input / output e altri parametri dipendenti dal sistema. Chiama la versione giusta del software ID e Toolbox.

Gamma di applicazioni

Controllo della turbina a gas e a vapore:Questi sono cruciali per le operazioni delle turbine della centrale elettrica e il loro controllo e monitoraggio.

Automazione industriale:GE IS215VCMIH2BC utilizzato nei sistemi di controllo delle industrie di processo come petrolio e gas, chimica e produzione.

Generazione di energia:Garantisce che tutti i sistemi di generazione di energia funzionino nel modo più efficiente e affidabile possibile.

Sistemi diagnostici:Real time monitoring and diagnostics for preventive maintenance

Sistemi di protezione:Puntato come un dispositivo essenziale all'interno dei sistemi di protezione delle turbine, il suo stato operativo serve a mitigare gli effetti dei danni durante scenari imprevisti.

Risoluzione dei problemi

Fallimenti della comunicazione:Problemi di connessione di backplane VME o interferenze che causano problemi di comunicazione. Se è possibile, posizionare la scheda e ridurre le fonti di rumore elettrico.

Errori o guasti dell'applicazione:Può essere causato da errate configurazioni o difetti nei componenti del software. Controllare la configurazione del sistema e testare i componenti per individuare e risolvere il problema.
