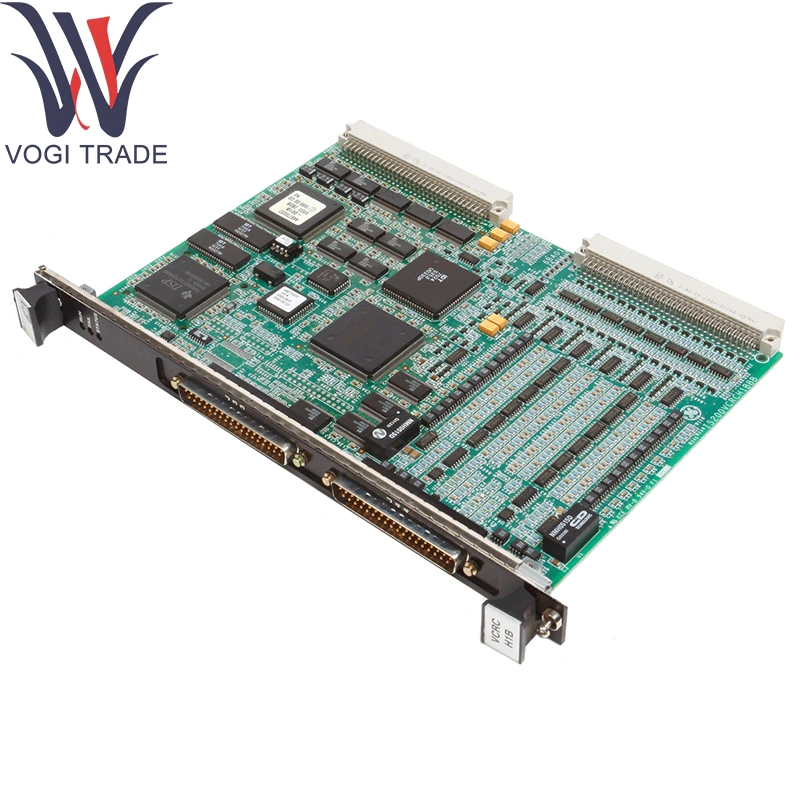

GE IS215uCCCM04A

Parametri tecnici

Porte di comunicazione:

2 × 10/100base- t Ethernet (RJ- 45) per LAN ionet e ausiliario

Porte 2 × RS- 485 (Modbus RTU/ASCII) sul morsetto collegabile

Porta della console 1 × RS- 232 (DB- 9)

GE IS215UCVGM06A Protocolli supportati: Modbus RTU/ASCII, Modbus TCP, OPC DA, Profibus DP Master/Slave, Profinet I/O, Adattatore Ethernet/IP

Buffering & Throughput:

64 MB SDRAM per il buffering dei messaggi

Throughput aggregato fino a 200 mbps

Potenza: 24 V CC tramite backplane (0,5 a max)

Isolamento: canale da 2 kV a terra su tutte le porte seriali; 1 kV tra porte Ethernet e circuiti I/O

Ambientale:

TEMP operativa: –40 ° C a +70 ° C

Temp di stoccaggio: –55 ° C a +100 ° C

Umidità: fino al 95 % di RH, non condensazione

Funzione del prodotto

Agisce come gateway universale e convertitore di protocolli, mappando i dati tra più buste e reti Ethernet in frame ionet deterministici. GE IS215UCVGM06A supporta ambienti di protocollo misto: abilitare lo scambio di dati senza soluzione di continuità tra strumenti legacy e moderni server di sistema di controllo senza ulteriori router esterni o collegamenti in fibra.

Moduli di supporto core

Carrier I/O Pack: IS42XPSCAH1B fornendo energia backplane e connessione ionet

Modulo controller: Mark Vie CPU (ad es. IS200TProH1C) Configurazione e logica di routing

Switch Ethernet: serie IS420ESWB per distribuzione e ridondanza di rete

Componenti di estensione

Blocchi di termini collegabili: GE IS215UCVGM06A Blocchi a 12 via per cablaggio RS- 485, con chiave per impedire un errore di inserimento

Din- Kit di montaggio a binario/pannello: clip e staffe per il montaggio in contenitori non VME o pannelli di controllo

Accessori di schermatura: morsetti per cavi e core di ferrite per la soppressione EMI/RFI sui collegamenti seriali

Kit adattatore SFP: gabbie SFP opzionali per uplink in fibra ottica su porte Ethernet

Supporto software

Strumento di configurazione: GE Toolboxst ™ con comunicazione- Modulo Wizard per l'assegnazione del protocollo, tabelle di mappatura e regole di routing

Diagnostica e monitoraggio:

Conunti di collegamento e errori per il primo posto accessibili tramite tag HMI e OPC

Messaggio di tempo reale- Latenza e statistiche di utilizzo del buffer hanno registrato la diagnostica del controller

Aggiornamenti del firmware: tramite Toolboxst ™ o TFTP; Supporta il rollback sicuro e la verifica CRC

Documentazione: dettagliata nella Guida all'installazione I/O GE Mark Vie/Vies e Manuale di riferimento del modulo di comunicazione universale
