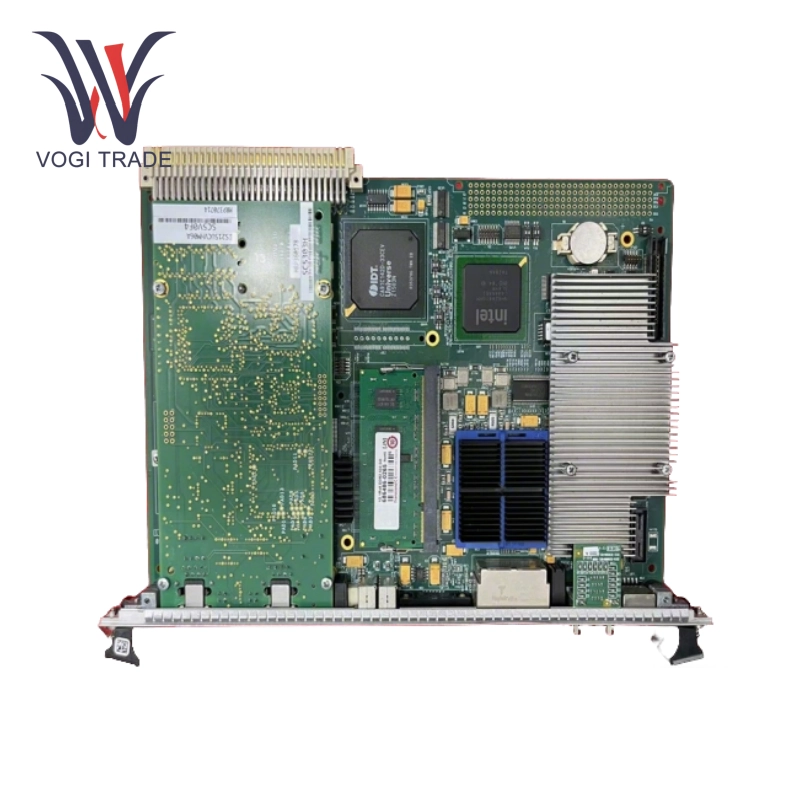

GE IS215uCCAM03A

Parametri tecnici

Processore: dotato di un processore Intel pentium M da 1,6 GHz (alcune versioni sono Intel Celeron 650 MHz).

Memoria: DRAM integrato da 256 MB e memoria flash da 128 MB.

Ethernet: supporta 10BasEt/100BasEtx, fornisce una connessione UNIT DATA Highway (UDH) per la comunicazione con HMI, altri controller e reti I/O.

Interfaccia ISBUS: supporto a doppio canale, ciascuna porta può gestire 64 attività di comunicazione e allocare 224 bit di stato (area I/M/T) e 128 bit di controllo (area Q/M/T).

Porta RS-232C: utilizzata per il debug e la configurazione delle apparecchiature.

Intervallo di temperatura: da -40 ° C a +85 ° C.

Espantabilità: GE IS215uCCAM03A supporta lo slot per schede mezzanine PCI (PMC), moduli di funzione espandibile, compatibili con il modulo del bus geniale e realizza il controllo collaborativo multi-dispositivo.

Principio di installazione e funzionamento

Installazione fisica: l'architettura CPCI standard viene adottata e deve essere inserita nello slot 1 (slot controller principale) del rack CPCI.

Gestione dell'energia: dotato di un design ridondante a doppia alimentazione, supportando la sostituzione del bagliore a caldo; Durante l'installazione, la batteria CMOS deve essere collegata attraverso un jumper per mantenere l'orologio in tempo reale.

Avvio del sistema: caricare il software di controllo in base al sistema operativo QNX Neutrino in tempo reale, supportando applicazioni personalizzate per vari scenari industriali come turbine a vapore e turbine a gas.

Configurazione di rete: collegare UDH tramite Ethernet per realizzare l'interazione dei dati con il computer host (come il software Toolboxst); La rete I/O utilizza il protocollo RS-485 o ISBUS.

Misure anti-interferenza: il livello del software integra algoritmi di filtraggio e controlli di ridondanza e collabora con la progettazione hardware per ridurre l'impatto dell'interferenza elettromagnetica.

Funzioni core

Multi-Tasking: GE IS215uCCAM03A supporta 64 compiti di comunicazione paralleli, ogni attività alloca in modo indipendente le risorse, adatte a scenari di controllo industriale ad alta concorrenza.

Monitoraggio in tempo reale: feedback in tempo reale del modulo e stato di comunicazione attraverso 224 bit di stato e l'esecuzione delle istruzioni di output utilizzando 128 bit di controllo per garantire la velocità di risposta del sistema.

Espansione flessibile: slot 2 PMC integrati, può espandere l'input/output analogico, l'I/O digitale e altri moduli (come la serie GE IC670).

Design ad alta affidabilità: certificato UL e CE, in linea con gli standard di sicurezza internazionali; Timer del cane da guardia integrato (timer del cane da guardia) per evitare il deadlock del programma.
