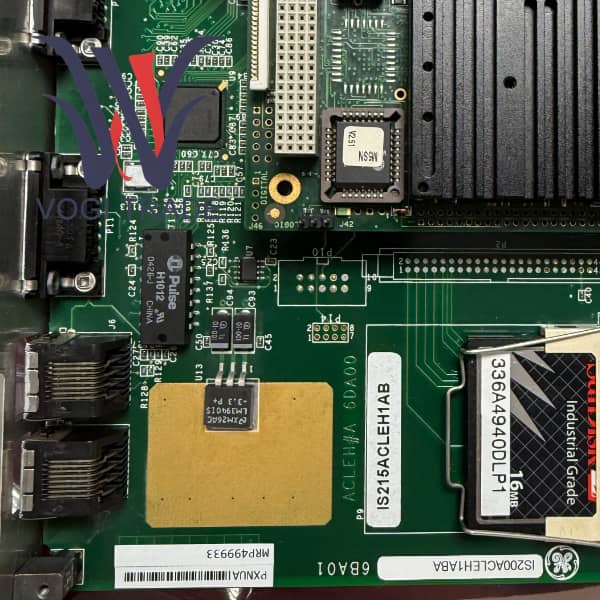

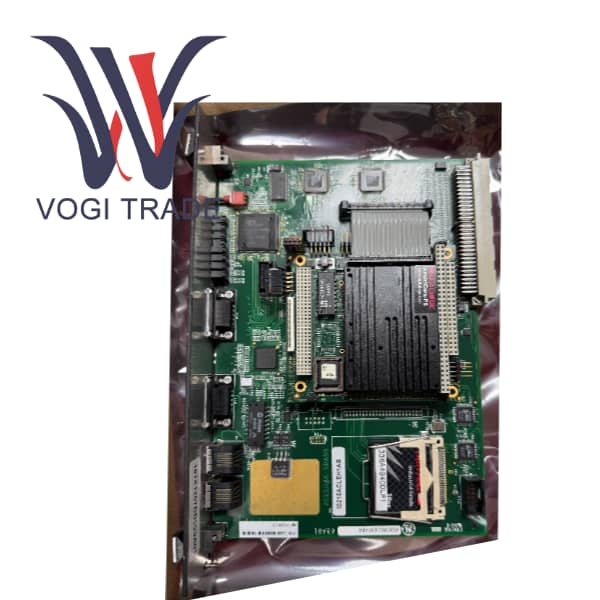

GE IS215ACLEH1AB

Panoramica del prodotto

GE IS215ACLEH1AB è un controller principale a microprocessore ad alte prestazioni progettato da General Electric per le unità di azionamento CA/CC Innovation Series e il sistema di controllo digitale dell'eccitazione EX2100. Il nome ufficiale di questo modulo è Application Control Layer Module, ACL. Questo modulo funge da "cervello" e "centro nevralgico" dell'intero sistema di azionamento o eccitazione, responsabile dell'esecuzione degli algoritmi di controllo principali, della gestione delle reti di comunicazione, dell'elaborazione dei dati I/O, dell'esecuzione delle applicazioni utente e della fornitura della diagnostica del sistema. Il modulo IS215ACLEH1AB è installato nell'azionamento standard Innovation Series o nello chassis di controllo dell'eccitazione EX2100 e scambia dati ad alta velocità con unità di potenza, moduli I/O e altri sottosistemi tramite connettori backplane. Le sue potenti capacità di calcolo e le ricche interfacce di comunicazione rendono possibile il controllo motore complesso, l'automazione dei processi e l'integrazione del sistema.

Indicazione dello stato

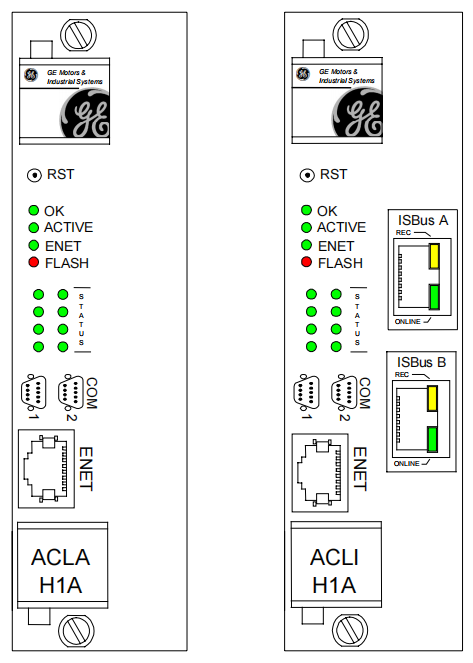

LED sul pannello frontale

OK           Si accende quando il timer del watchdog funziona correttamente

ATTIVO    Si accende quando la CPU accede alla memoria

ENET       Lampeggia quando Ethernet trasmette o riceve dati

FLASH      Si illumina quando è in corso un'operazione di scrittura sulla memoria flash

STATO    Visualizza lo stato di avvio del BIOS o il codice di errore

Confronto tra vantaggi e svantaggi Vantaggi

Potente e stabile. Progettato specificamente per ambienti industriali difficili, con elevata affidabilità.

Elevata integrazione delle funzioni. Integra controllo, comunicazione e diagnosi.

Strumenti completi di debug e manutenzione. Il software Toolbox è potente e facilita notevolmente l'implementazione della progettazione e la successiva manutenzione.

Integrazione perfetta con l'ecosistema GE. Nelle soluzioni di azionamento ed eccitazione di GE, è possibile raggiungere la massima efficienza.

Buone prestazioni in tempo reale. L'RTOS QNX garantisce la determinazione del controllo.

Svantaggi

Altamente proprietario, legato alle piattaforme GE Innovation Series e EX2100 e non può essere utilizzato per dispositivi di altri marchi.

Tecnologia relativamente matura basata sull'architettura 486, sebbene in grado di svolgere i suoi compiti, la sua potenza di calcolo è limitata rispetto ai moderni processori multi-core.

Dipendenza da software dedicato, è necessario utilizzare il software Toolbox di GE per la configurazione e la manutenzione ed è prevista una curva di apprendimento.

Costi di sostituzione elevati Poiché il controller principale, una volta danneggiato, il costo di sostituzione e riconfigurazione è elevato.
