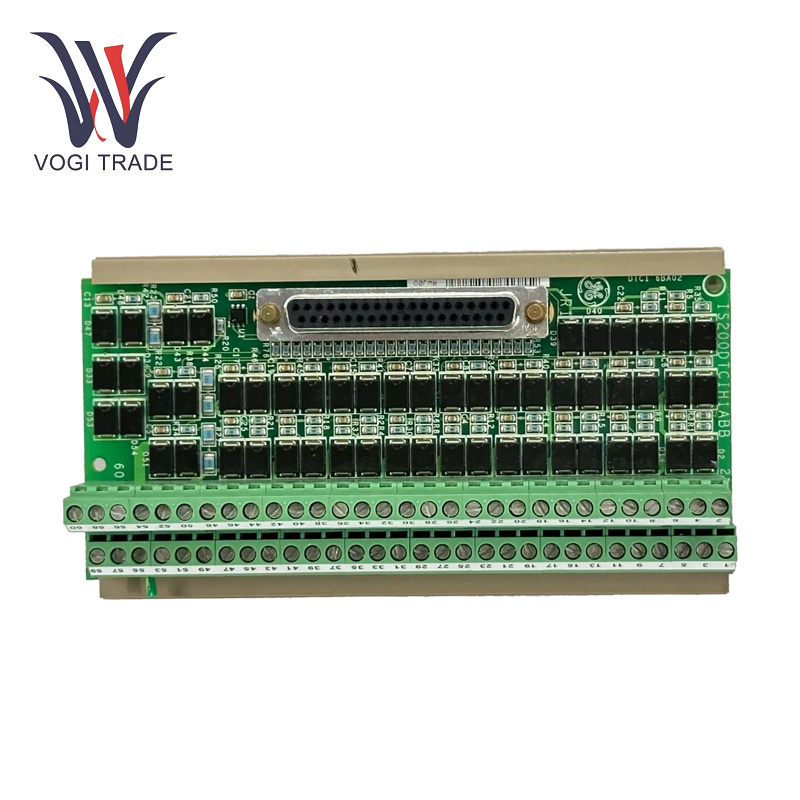

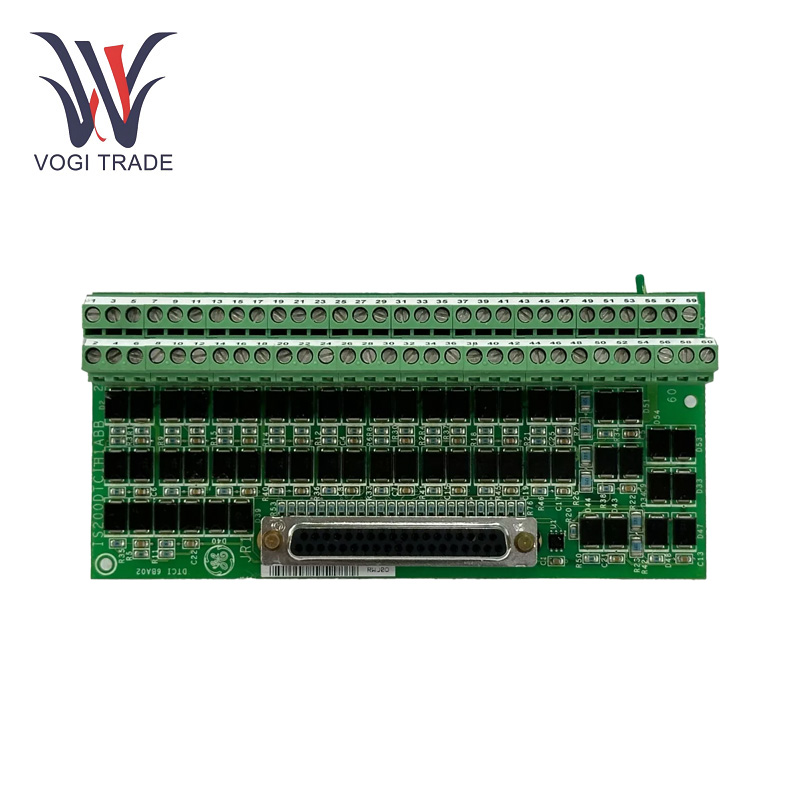

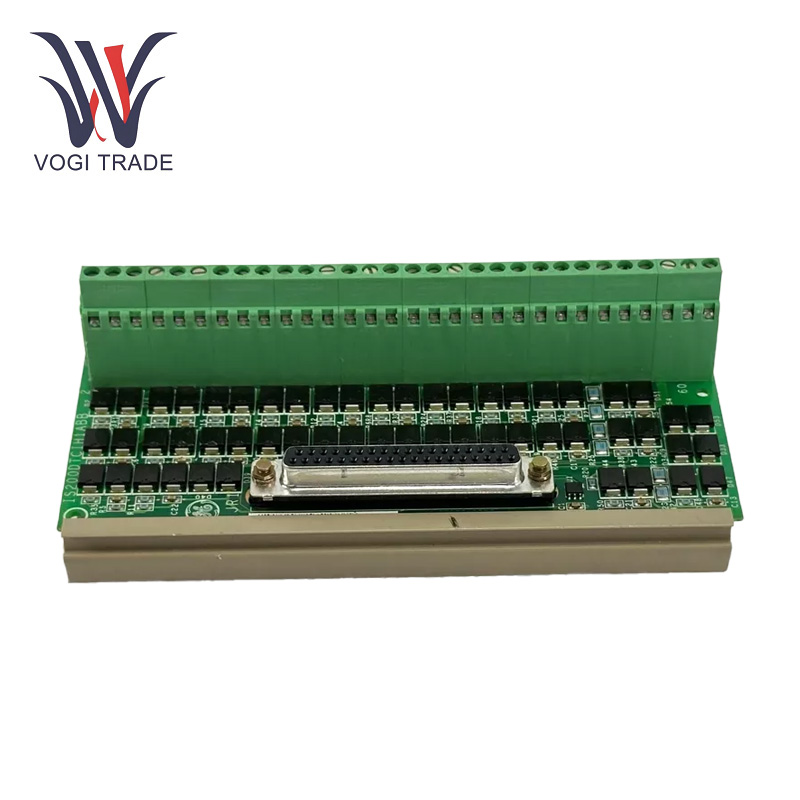

GE IS210DTCH1A

Parametri operativi

Tensione di ingresso:24 V DC

Intervallo di temperatura operativa:-40 ° C a +70 ° C.

Intervallo di temperatura di conservazione:-40 ° C a +85 ° C.

Umidità:Dal 5% al ​​95%

Input di termocoppia:La scheda supporta 12 input per termocoppia, che ospita vari tipi di termocoppia per diverse esigenze di misurazione della temperatura.

Condizionamento del segnale:Il condizionamento del segnale integrato garantisce letture accurate della temperatura minimizzando il rumore e le interferenze.

Compensazione della giunzione fredda:La scheda presenta capacità di riferimento della giunzione fredda per mantenere l'accuratezza della misurazione in diverse condizioni ambientali.

Caratteristiche del prodotto

Funzione della scheda terminale:Assemblaggio principale della terminale per contatto。 e funge da interfaccia per diversi dispositivi basati sul campo per comunicare dai sensori al sistema di controllo.

Condizionamento e trasmissione del segnale:GE IS210DTCH1A esegue il condizionamento del segnale dei segnali di ingresso.

Acquisizione dei dati di temperatura:La funzione principale di GE IS210DTTCH1A è di acquisire dati di temperatura dalle termocoppie collegate e trasmettere queste informazioni al sistema di controllo per il monitoraggio e l'analisi.

Gestione dei dati:I dati generati dalle termocoppie richiedono un'elaborazione adeguata, quindi la scheda potrebbe includere condizionamento del segnale, linearizzazione e altre tecniche per garantire che i dati siano utili.

Installazione

Processo di montaggio:Assicurati che la guida DIN sia ben installata nell'armadio di controllo. Il GE IS210DTCH1A ora può essere facilmente montato su una guida DIN. Più schede possono essere posizionate uno accanto all'altra sulla stessa guida DIN a causa del suo design impilabile.

Grounding:Il numero di parte indica che la scheda utilizza due collegamenti a vite SCOM per il collegamento a terra. Questi devono essere correttamente collegati all'installazione. Le connessioni di terra aiutano a ridurre al minimo il rumore elettrico e garantire le funzioni del consiglio in modo sicuro. Assicurati di avvitare le viti SCOM molto strette per confermare un buon percorso di terra.

Collegamento a VTCC:Utilizzare un singolo connettore del cavo pin 37 standard per collegare la scheda di elaborazione GE IS210DTCH1A alla scheda di elaborazione del termocopler VTCC. Assicurarsi che il connettore sia completamente inserito e bloccato in posizione per prevenire eventuali connessioni sciolte che potrebbero portare a perdita di segnale o funzionamento intermittente.

Gamma di applicazioni

Turbine a gas:Analizzando le centrali a turbina a gas, GE IS210DTCH1A viene distribuita per monitorare la temperatura di varie parti della turbina a gas. Può essere interfacciato per fornire dati sulla temperatura del tempo reale al sistema di controllo attaccando le termocoppie ai suoi input. Questi dati aiutano a migliorare il funzionamento della turbina a gas in quanto viene utilizzato per una combustione efficiente del carburante ed evitare i componenti critici dal riscaldamento in caso di malfunzionamento.

Turbine a vapore:Nel dominio della generazione di energia basata sulla turbina a vapore, la scheda può essere integrata per monitorare la temperatura del vapore in diverse fasi del ciclo della turbina. In questo modo mantiene in modo efficace la turbina a vapore e la centrale elettrica in esecuzione in condizioni di sicurezza.

Elaborazione dei metalli: Nei processi di fusione e forgiatura dei metalli, è importante controllare la temperatura. GE IS210DTCH1A viene utilizzato per monitorare un forno o un pezzo in metallo per la temperatura. Tale precisione consente di controllare precisamente il processo di riscaldamento e raffreddamento, portando a prodotti in metallo di alta qualità.

Elaborazione chimica:La scheda può essere utilizzata per monitorare e controllare la temperatura dei vasi di reazione nelle piante chimiche, in cui le reazioni spesso avvengono a determinate temperature. Ciò si assicura anche che si verifichino reazioni chimiche come desiderato, il che massimizza la resa del prodotto, limitando la possibilità che si verifichino reazioni lato indesiderate.

Risoluzione dei problemi

Letture imprecise sulla temperatura:Connessioni di thermocuple difettose, configurazione errata del tipo di termocoppia o interferenza ambientale.

Aggiustare:Controllare se tutte le connessioni della termocoppia sono correttamente protette e configurate, confermare il tipo corretto di termocoppia viene selezionato nella configurazione del sistema e monitorare il rumore elettrico esterno o i fattori ambientali che potrebbero influire sulle letture.

Perdita del segnale:Ispezionare i fili della termocoppia per continuità e integrità; Assicurarsi che il cavo a 37 pin sia collegato in modo sicuro e privo di danni.
