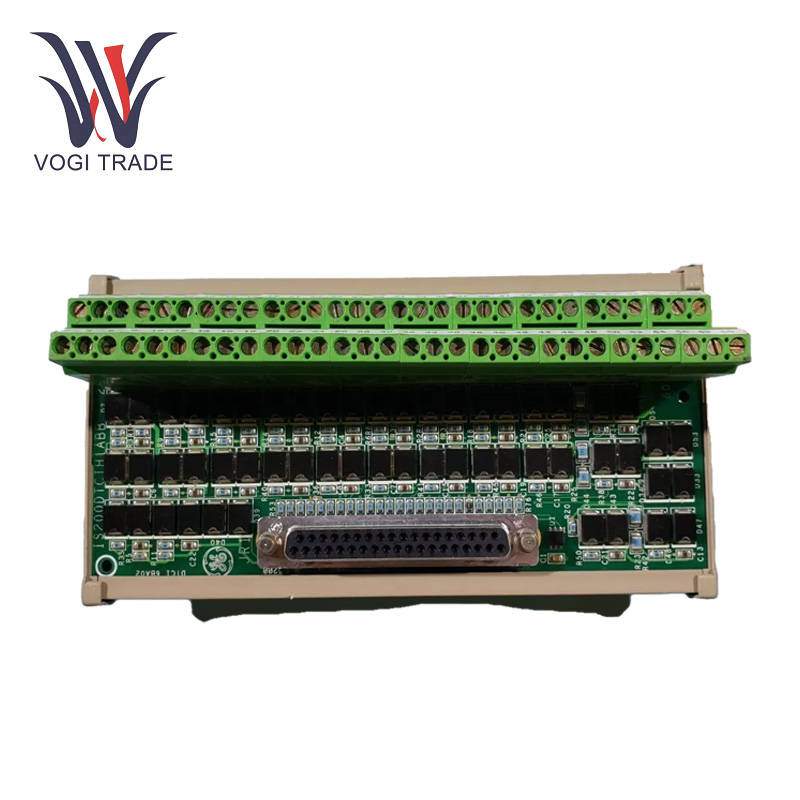

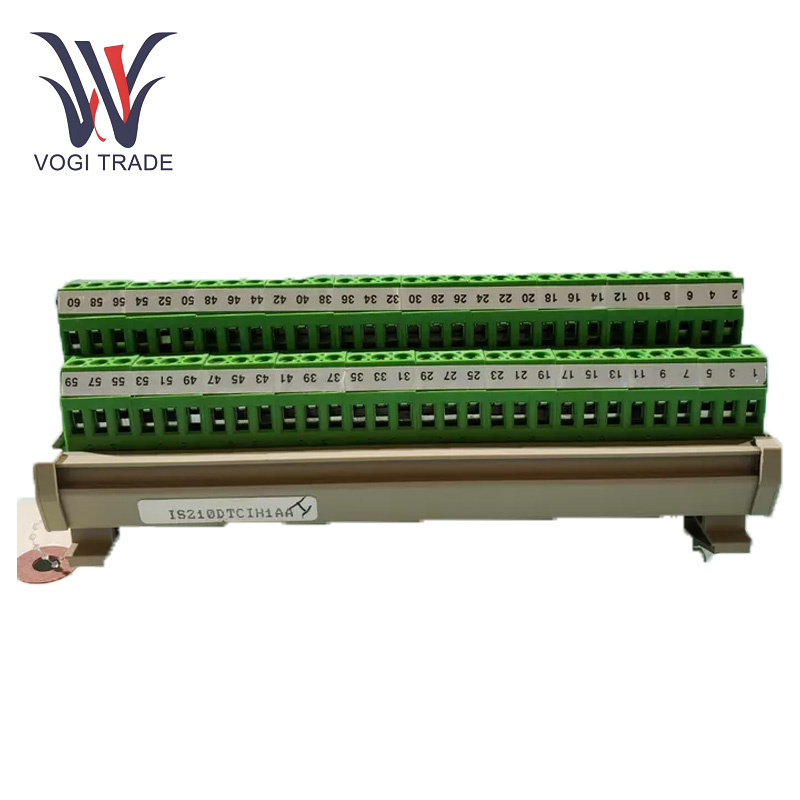

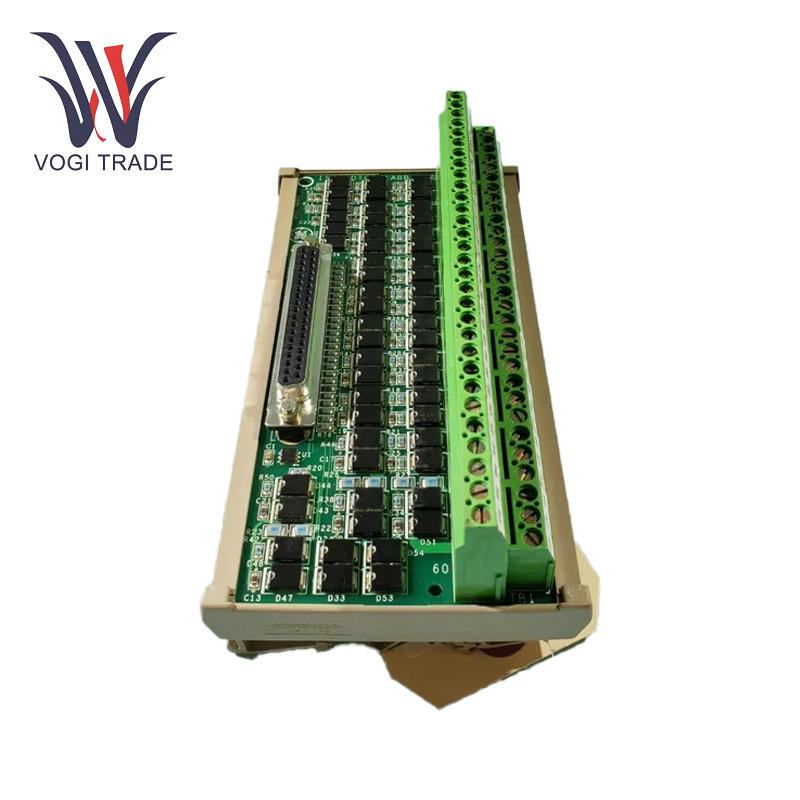

GE IS210DTCIH1A

Parametri operativi

Tensione di ingresso:24 V DC

Intervallo di temperatura operativa:-40 ° C a +70 ° C.

Intervallo di temperatura di conservazione:-40 ° C a +85 ° C.

Umidità:Dal 5% al ​​95%

Protocollo di comunicazione:Supporta protocolli standard del settore come Modbus, Profibus o Ethernet.

Consumo energetico:Design a bassa potenza, in genere sotto i 10 W.

Canali I/O:Canali di input e output digitali multipli per connettività versatile

Caratteristiche del prodotto

Progettato per alta affidabilità:GE IS210DTCIH1A in grado di funzionare in ambienti industriali impegnativi con resistenza alle vibrazioni, variazioni di temperatura e interferenze elettromagnetiche.

Design modulare:GE IS210DTCIH1A consente una facile sostituzione e aggiornamenti, minimizzando i tempi di inattività attraverso l'intero sistema.

Diagnostica avanzata:Monitoraggio in tempo reale e rilevamento dei guasti con diagnostica incorporata.

Compatibilità:Completamente compatibile con altri componenti della serie Mark VI e sistemi di controllo GE.

Scalabilità:Capacità di estendere per ulteriori interfacce di comunicazione I/O moduli.

Canali I/O:Include segnali per il digitale dentro e fuori, il che consente varie configurazioni di controllo.

Elaborazione input discreta:GE IS210DTCIH1A può elaborare i segnali di input di contatto dai dispositivi di campo, garantendo che le informazioni di stato vengono inviate al sistema di controllo per il monitoraggio e il processo decisionale.

Isolamento di gruppo:GE IS210DTCIH1A offre un isolamento di gruppo che migliora la sicurezza del sistema e minimizza il rischio di crosstalk attraverso i canali.

Installazione

Pree Installataion:Assicurarsi che l'alimentatore debba essere fuori assicurarsi che GE IS210DTCIH1A funzioni in tandem con l'attuale sistema di controllo. Controllare il modulo per eventuali segni di danno fisico.

Montare:Correggi il modulo su una guida DIN o un pannello di montaggio nell'armadietto di controllo. Mantieni una buona ventilazione e spaziatura per evitare il surriscaldamento.

Collegamento:37 pin femmine con chiusura di chiusura collegata a una scheda controller VCCC o VCRC per una comunicazione adeguata.

Cablaggio sul campo:Gli input vengono portati nella scheda per l'input di contatto sul campo e sono chiaramente contrassegnati per una facile installazione.

Gamma di applicazioni

Generazione di energia:Controllo della turbina, monitoraggio del generatore e sincronizzazione della griglia.

Petrolio e gas:Monitoraggio della pipeline, controllo del compressore e sistema di sicurezza.

Produzione:Automazione del processo, controllo delle macchine e garanzia della qualità

Trasporto:Sistemi di guida marittimi e zampa

Energia rinnovabile:Controllo delle turbine eoliche e gestione dell'energia solare

Trattamento delle acque:Monitoraggio e controllo della pompa e del processo.

Risoluzione dei problemi

Nessun segnale di ingresso rilevato:Cablaggio che è sciolto/disconnesso, dispositivi nel campo che sono difettosi o impostazioni sbagliate. Controllare tutte le connessioni di cablaggio, il funzionamento dei dispositivi di campo e le impostazioni di configurazione.

Drops del segnale/segnale intermittente:Interferenza del rumore elettrico, alimentazione instabile o connettori cattivi. Controllare l'ambiente di installazione per le fonti di rumore elettrico, impostare un alimentatore stabile ed esaminare i connettori per l'usura o la corrosione.

Over Temperation:Basso flusso d'aria, temperatura ambientale sopra Max. o alta corrente. Fornire un'adeguata ventilazione attorno alla scheda, operare nell'intervallo di temperatura specificato e verificare che le correnti siano accettabili.
