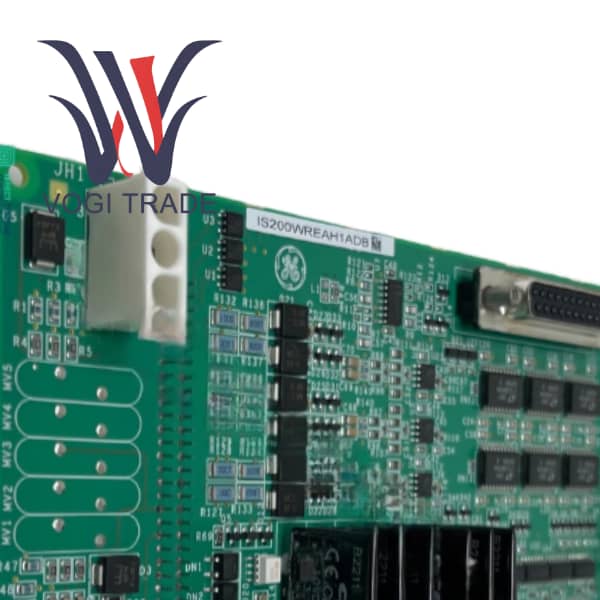

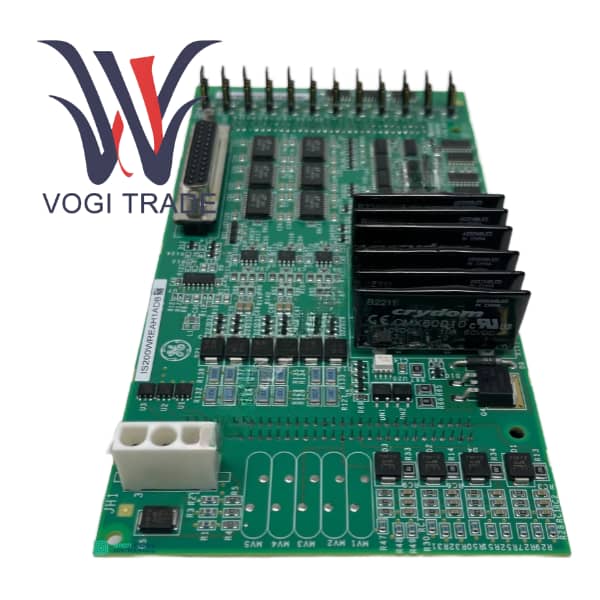

GE IS200WREAH1ACB

Panoramica del prodotto

IS200WREAH1ACB è una scheda di interfaccia di intervento di emergenza per turbine progettata da GE Energy per il sistema di controllo delle turbine a gas/turbine a vapore Mark VIe.

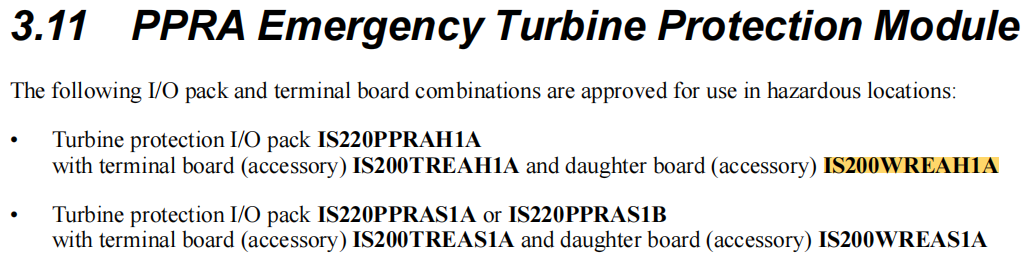

Questa è una scheda secondaria installata nell'involucro PPRA. Di solito viene utilizzata insieme alla scheda processore principale TREA come scheda partner.

Nell'architettura TMR o Dual di Mark VIe, la scheda WREA è responsabile dell'elaborazione dei segnali di intervento cablati dal sito e di pilotare direttamente il relè di intervento per interrompere l'alimentazione di carburante, fungendo da ultima linea di difesa per proteggere la sicurezza dell'unità.

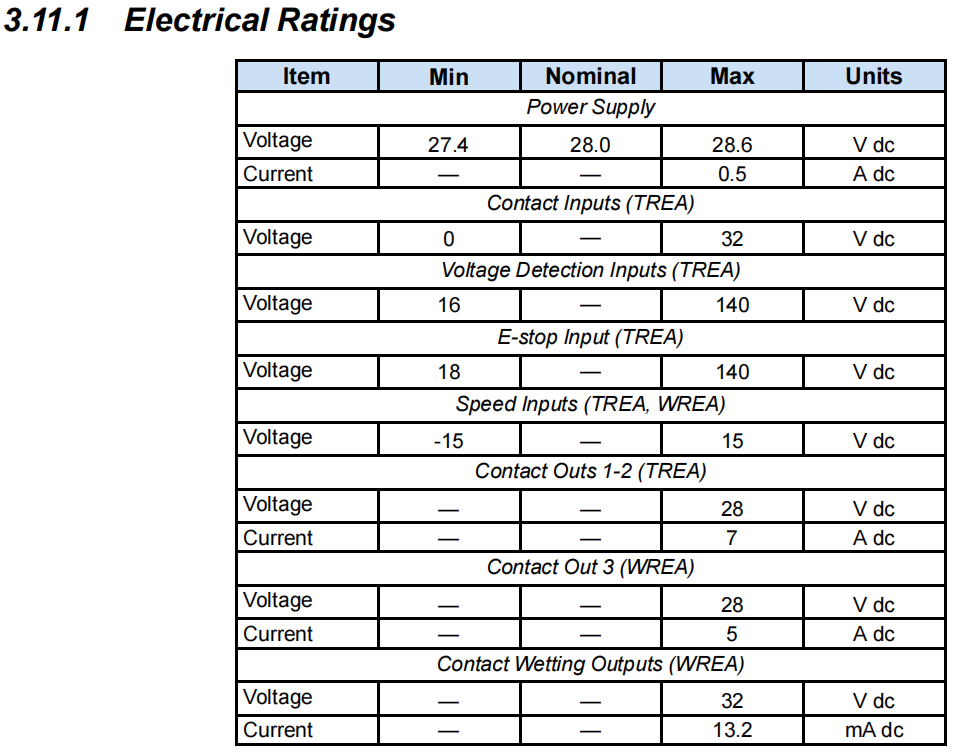

Caratteristiche della funzione del prodotto

La scheda scheda IS200WREAH1ACB è appositamente progettata per ricevere segnali di "contatto pulito" o "contatto bagnato" dal sito. Quando viene rilevato un segnale pericoloso, interromperà immediatamente fisicamente l'alimentazione alla valvola di intercettazione del carburante ed eseguirà un arresto di emergenza.

Utilizza componenti di livello industriale e ha capacità anti-interferenza elettromagnetica, garantendo un funzionamento stabile in ambienti con elevate vibrazioni della turbina e elevato rumore elettromagnetico.

La scheda scheda è solitamente dotata di indicatori LED per visualizzare lo stato di alimentazione, lo stato di funzionamento e il rilevamento dello stato dell'ingresso di sgancio specifico.

Come parte del modulo PPRA, la combinazione di WREA e TREA realizza la separazione del processore e dell'interfaccia, facilitando la manutenzione e la sostituzione.

Il design segue il principio della sicurezza contro i guasti. Una volta che la scheda perde potenza o presenta malfunzionamenti, solitamente si attiva un meccanismo di sicurezza per prevenire il verificarsi di pericoli.

Caso di utilizzo effettivo

Crisi di una centrale a ciclo combinato

Di notte, il carico della centrale era basso e le unità erano in uno stato di rotazione a bassa velocità. All'improvviso, a causa di un guasto nel sistema di lubrificazione, il sensore di temperatura del cuscinetto della turbina ha mostrato che la temperatura era salita a 120℃ in 0,5 secondi. La scheda IS200WREAH1A installata nel modulo PPRA del cabinet Mark VIe. L'interruttore termico è intervenuto chiudendo il segnale del contatto pulito e trasmettendolo al canale di ingresso della scheda WREA. WREA ha passato il segnale al processore TREA. La logica del TREA lo ha giudicato un arresto di emergenza e ha immediatamente inviato un comando di azione al WREA. Il relè interno alla scheda WREA è intervenuto togliendo alimentazione alla bobina elettromagnetica della valvola intercettazione combustibile. L'unità si spegne in modo sicuro entro 2 secondi, evitando gravi incidenti alle apparecchiature come la bruciatura dei cuscinetti e la flessione del rotore.

Guida all'installazione

Avvertimento! Prima dell'installazione, assicurarsi di spegnere l'alimentazione o verificare che sia supportata la sostituzione a caldo. Durante l'installazione in HazLoc, rispettare le normative antideflagranti.

Passi

Indossare un cinturino da polso antistatico.

Allineare la scheda con le guide dello chassis PPRA e spingerla delicatamente finché i connettori non sono completamente agganciati.

Stringere gli espulsori su entrambe le estremità della scheda per garantire un buon contatto tra la scheda e il backplane.

Collegare le linee di segnale dell'impianto ai corrispondenti morsetti della scheda WREA.

Dopo l'accensione, osservare gli indicatori LED sulla scheda. PWR dovrebbe essere una luce verde costantemente accesa, OK dovrebbe essere una luce verde lampeggiante e TRIP dovrebbe essere spento.
