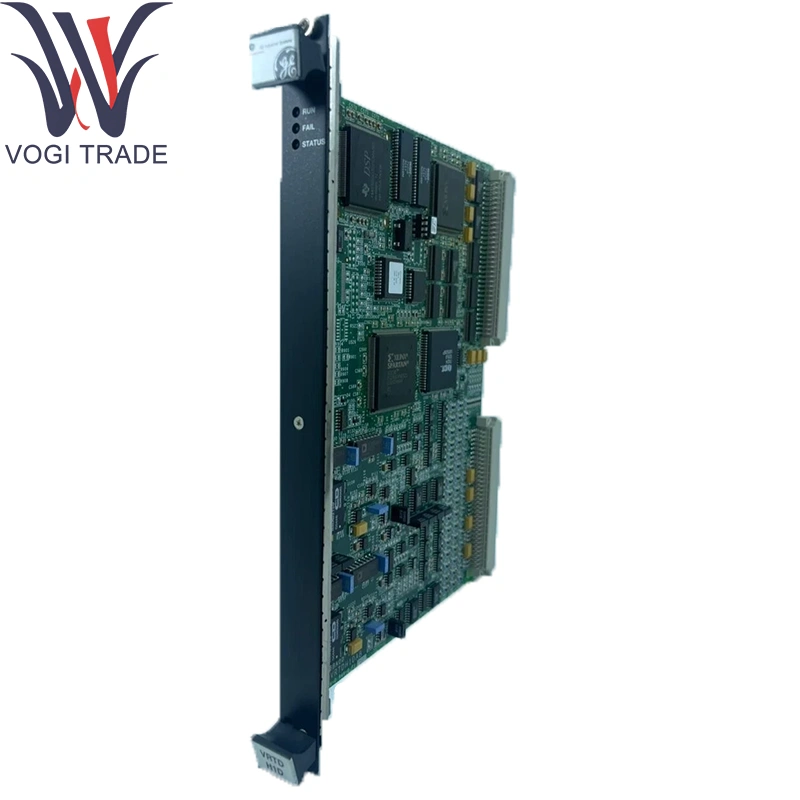

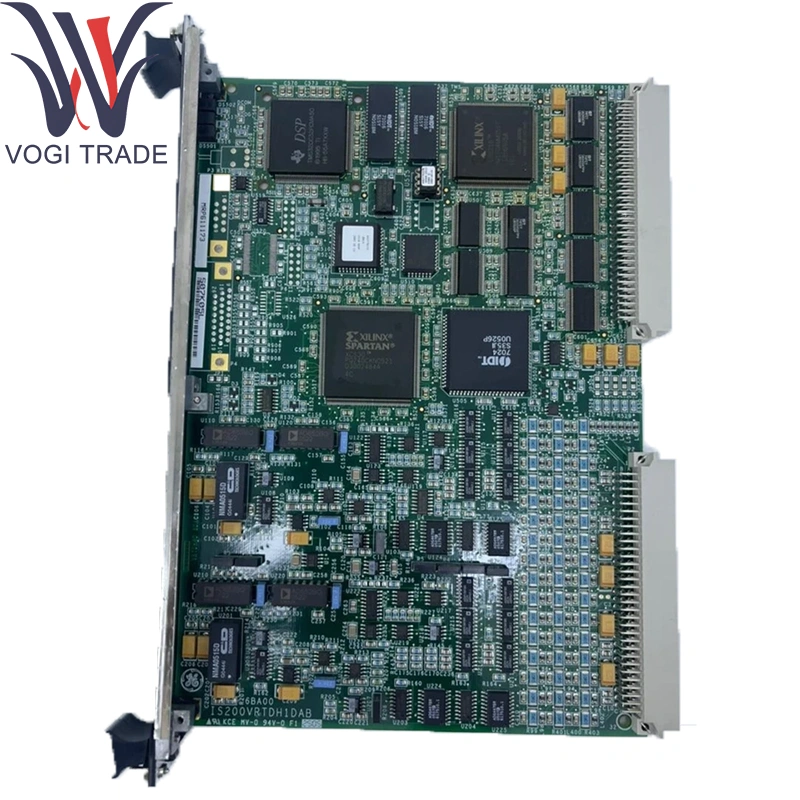

GE IS200VRTDH1D

Parametri tecnici

Canali:

Ingni di vibrazione 4 × (IEPE/± 10 V segnali di accelerometro)

Ingni 4 × RTD (PT100/PT1000, 2-/3-/4-Wire)

Input di vibrazione:

Tipo di segnale: incorporato in costante eccitazione di corrente (4 Ma) per sensori IEPE o ingressi diretti di ± 10 V

Larghezza di banda: da 0,1 Hz a 5 kHz

Risoluzione: 24 bit Δς ADC

Tasso di campionamento: fino a 10 kHz per canale, sincronizzato

Protezione in ingresso: ± 35 V morsetto, protezione della polarità inversa

Input RTD:

Tipi supportati: standard PT100 (IEC-751); PT1000 Opzionalmente supportato tramite modello di ingegneria

Precisione: ± 0,1 ° C a 0 ° C a ± 0,2 ° C Full-Scala

Risoluzione: 0,01 ° C.

Tasso di campionamento: 10 campioni/sec per canale

Compensazione da giunzione a freddo: non richiesto; Misurazione della resistenza diretta

Isolamento: canale rinforzato-a-canale e canale a terra (> 1 kV) per tutti i canali

Ambientale:

TEMP operativa: –30 ° C a +65 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: fino al 95 % di RH, non condensazione

Questi parametri si applicano a GE IS200VRTDH1D.

Funzione del prodotto

GE IS200VRTDH1D integra le vibrazioni ad alta velocità e la diagnostica della temperatura in una singola scheda terminale. Le condizioni del modulo, la digitalizza e i segnali di accelerometro dei timbri di tempo e le resistenze RTD, inoltrando i dati sulla salute e sulle prestazioni in tempo reale sul bus ionet Ethernet per la CPU Mark VIE per monitoraggio delle vibrazioni avanzate, viaggi di protezione e analisi di tendenza termica.

Moduli di supporto core

PROPRIETTO I/O PACCHIO: IS42XPSCAH1B Assemblaggio di potenza/portante Fornitura di energia backplane e connessioni ionet

Modulo controller: Mark Vie CPU (ad es. IS200TPROH1C) in esecuzione della logica di protezione basata su vibrazioni e controlli termici

Schede I/O complementari:

Input discreti ad alta velocità (IS200SDIIH1ADB) per l'acquisizione di eventi

Solenoide/relè driver (IS200SRTDH2A) per Actuation Trip

Analogico-pressione e input di corrente di corrente (IS220PAICH1A)

GE IS200VRTDH1D opera all'interno di questo ecosistema.

Componenti di estensione

Blocchi di morsetti taggabili: blocchi a vite a 34 vie con posti di terminazione dello scudo per scudi di accelerometro

Kit di montaggio di dine di binario e pannello: clip dell'adattatore e staffe angolari per l'installazione di binari o pannelli da 35 mm

Accessori di schermatura: morsetti per scudi via cavo e perle di ferrite per la soppressione dell'EMI sul cablaggio delle vibrazioni

Fissature di calibrazione: simulatori del segnale accelerometro e scatole di resistenza RTD per verifica sul sito

Kit di assistenza a rivestimento conforme (per 1DAB): kit sul servizio di campo per il rinnovo del rivestimento resistente all'umidità

Tutti gli accessori supportano GE IS200VRTDH1D.

Supporto software

Configurazione e calibrazione:

Modalità canale (IEPE vs. ± 10 V) e cablaggio RTD selezionato tramite modelli GE ControlSt ™/Toolboxst ™

Wizards di calibrazione on-line per la sensibilità dell'accelerometro e le regolazioni della spanna RTD

Diagnostica e monitoraggio:

Ampiezza delle vibrazioni del tempo reale, flag di trigger di frequenza-dominio e stato RTD-Health disponibili nei tag HMI e OPC-DA

Auto-test su accensione con flag diagnostiche nei registri del controller

Aggiornamenti del firmware: consegnati nell'ambito delle versioni del sistema Mark Vie; Applicato tramite Toolboxst ™

Documentazione: dettagliata nella Guida all'installazione I/O VIE/O VIES e nel manuale di riferimento del modulo di input vibrazione e RTD

Strumenti software Configurare GE IS200VRTDH1D.
