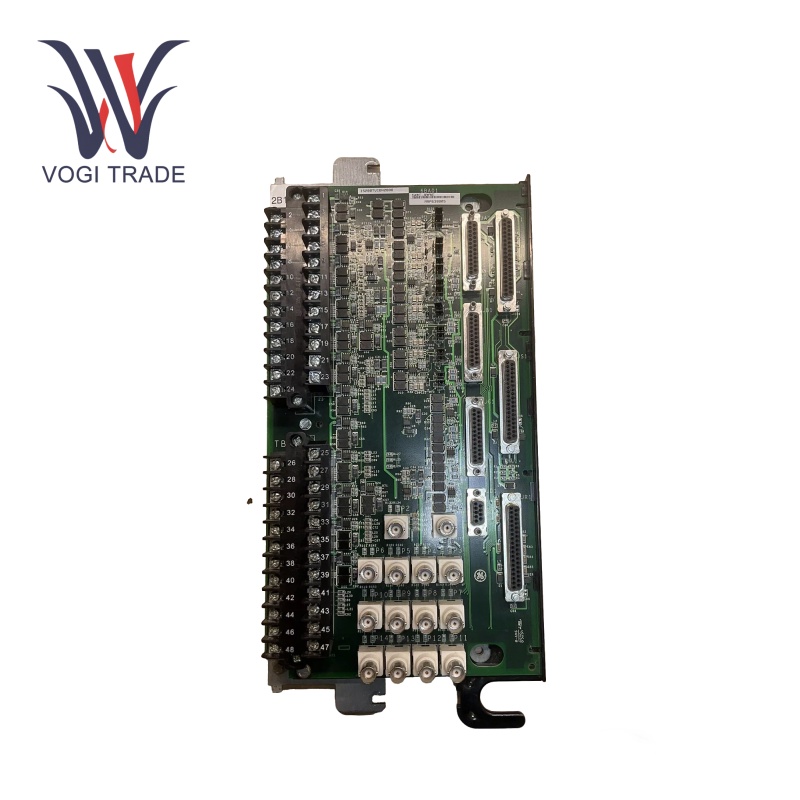

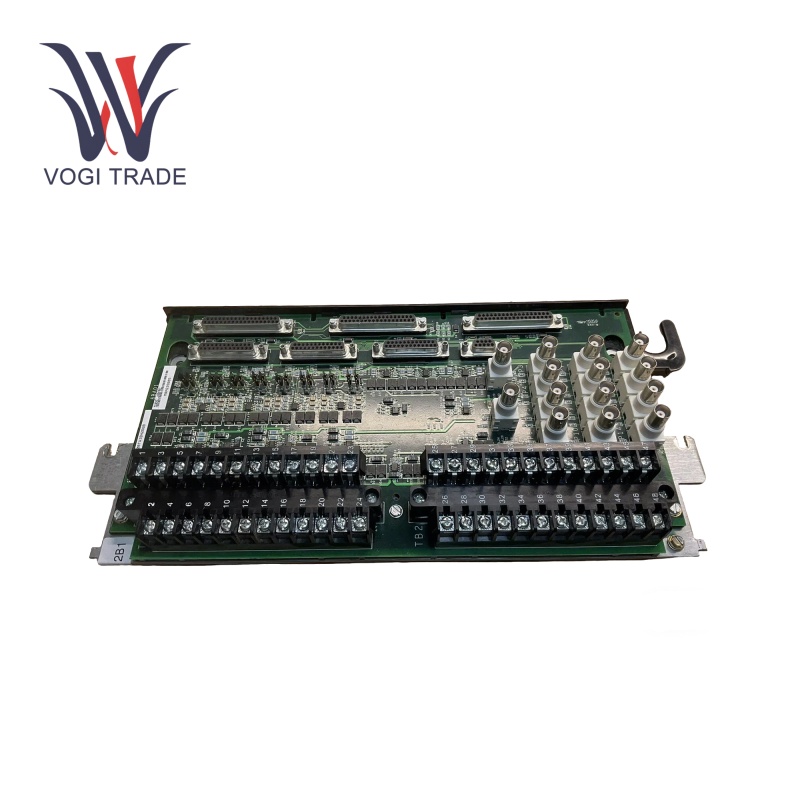

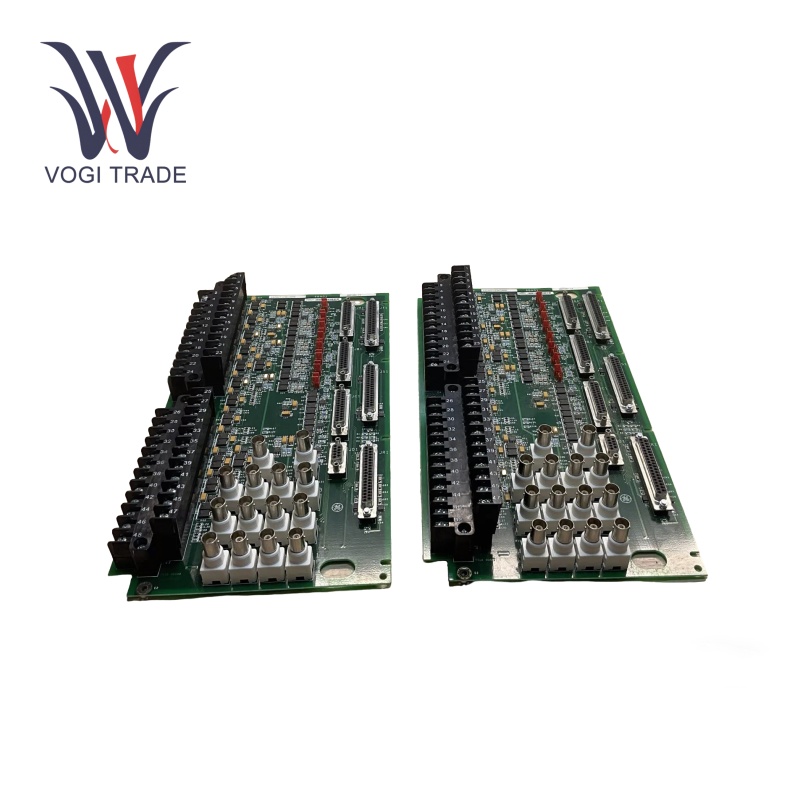

GE IS200TVIBH2BBB

Parametri operativi

Alimentazione elettrica: Opera su un alimentatore a 24 VDC.

Temperatura operativa: Funzioni efficacemente all'interno di un intervallo di temperatura da 0 ° C a 60 ° C.

Umidità: Progettato per resistere agli ambienti con umidità non condensante fino al 95%.

Tipi di segnale:Può elaborare una varietà di segnali, tra cui 4-20 Ma, 0-10 V, e segnali accelerometri.

Tasso di campionamento: Le funzionalità di campionamento ad alta velocità garantiscono il monitoraggio e l'analisi in tempo reale dei dati di vibrazione.

Caratteristiche del prodotto

Monitoraggio delle vibrazioni: GE IS200TVIBH2BBB incorpora sensori di vibrazione ad alta sensibilità in grado di catturare le vibrazioni minime nelle attrezzature industriali. Fornisce la salute e le condizioni operative dei macchinari con dati in tempo reale monitorando costantemente i livelli di vibrazione.

Rilevamento e diagnosi di guasti: GE IS200TVIBH2BBB può rilevare e diagnosticare i guasti della macchina in base ai dati del segnale di vibrazione monitorato. Il dispositivo analizza i modelli di vibrazione utilizzando algoritmi e soglie pre -set. GE IS200TVIBH2BBB può non solo determinare se i valori di vibrazione sono più alti del normale, ma può anche determinare frequenze di vibrazione anormali, che possono essere un indicatore precoce di un guasto.

Registrazione e trasmissione dei dati: GE IS200TVIBH2BBB può registrare i dati di vibrazione nel tempo. È in grado di registrare dati di vibrazione storica, che possono essere utilizzati per l'analisi delle tendenze e la valutazione delle prestazioni a lungo termine dei macchinari. Gli operatori o il personale di manutenzione possono visualizzare questi dati per l'analisi. Inoltre, i dati di vibrazione possono essere inviati al sistema di controllo centralizzato o alla stazione di monitoraggio attraverso un'interfaccia di comunicazione. Ciò consente il monitoraggio e la gestione remoti di più macchine da un'unica posizione.

Terminazione: Funge da hub per la cessazione dei segnali di vibrazione, aiutando a cablaggio ordinato e gestibile.

Condizionamento del segnale: la risposta della sonda di vibrazione con sonda del prossimo, sismico, accelerometro e velluto; Elaborazione per condizionare i segnali con il sistema di controllo.

Installazione

Montaggio: Installa la scheda all'interno di un recinto protettivo che soddisfa le specifiche ambientali, garantendo un'adeguata ventilazione e protezione dai contaminanti.

Sonda esterna di cablaggios: Allegare sonde alla scheda come indicato nei diagrammi e utilizzare i valori di coppia mostrati per garantire una buona connessione.

Configurazione: Configurare la scheda per requisiti specifici dell'applicazione, come tipi di sonda, impostazioni di condizionamento del segnale e altri parametri tramite gli switch jumper a bordo.

Test: Una volta installato, condurre test accurati per confermare che ciascuna connessione funziona correttamente e che tutto si integra correttamente con il sistema di controllo.

Gamma di applicazioni

Generazione di energia: GE IS200TVIBH2BBB impiegato in sistemi di controllo delle turbine a gas e vapore per monitorare e gestire i segnali di vibrazione, garantendo il funzionamento sicuro ed efficiente delle centrali elettriche.

Automazione industriale: Utilizzato in numerose attività di automazione industriale con la necessità di monitoraggio e controllo delle vibrazioni affidabili delle apparecchiature e dei macchinari di processo.

Sistemi di costruzione: Utilizzato nei sistemi HVAC e in altri componenti dell'infrastruttura di costruzione per monitorare e controllare le vibrazioni.

Risoluzione dei problemi

Ispezione visiva: Controlla periodicamente la scheda per occhio per individuare componenti bruciati o connessioni sciolte e agire se qualcosa non va.

Verifica di connessione: Confermare o riparare i collegamenti del terminale se diventano allentati e/o corrosi, il che può interrompere la trasmissione del segnale.

Ispezione dei saltatori: Conferma che i ponticelli sono impostati correttamente per il tipo di sistema e le sonde utilizzate.

Valutazione ambientale: Assicurarsi che l'ambiente operativo non sia al di fuori delle intervalli di temperatura e umidità definiti, assicurandosi che il calore o l'umidità non stressano i componenti sul tabellone.
