GE IS200TVBAH2AAA

Panoramica del prodotto

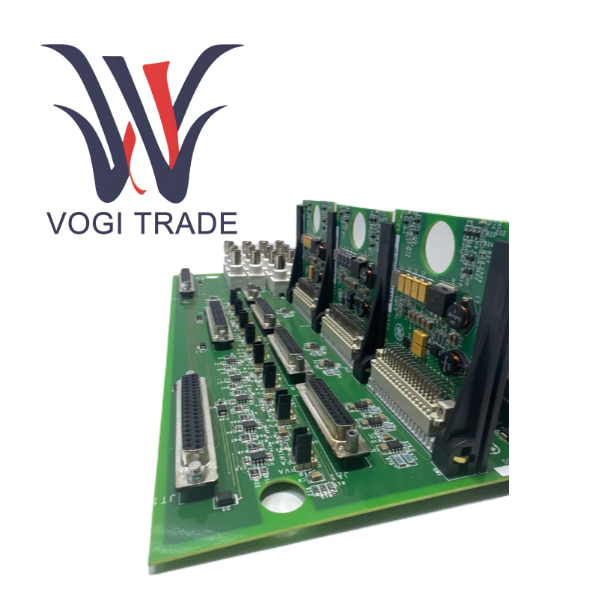

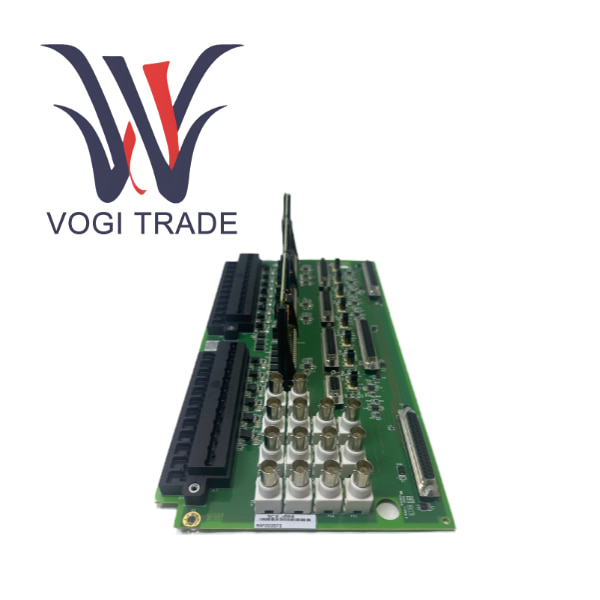

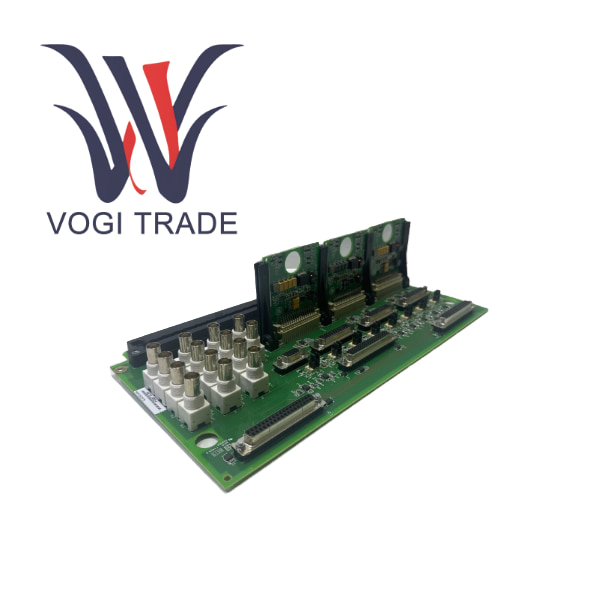

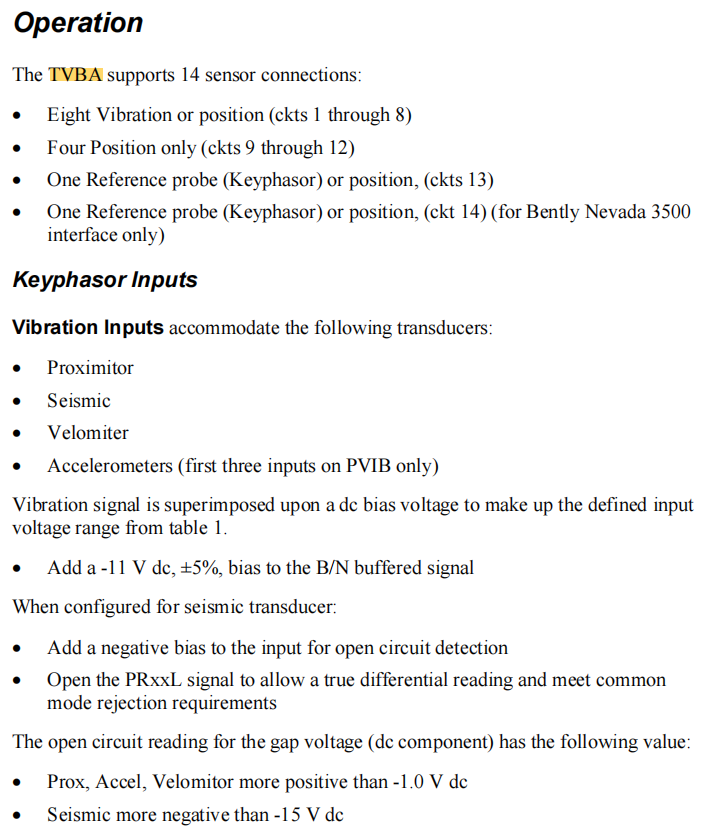

GE IS200TVBAH2AAA è un modulo processore I/O dedicato e ad alte prestazioni progettato da General Electric per i suoi sistemi avanzati di controllo del processo e delle turbine Mark VIe e Mark VIeS. Il nome ufficiale è "Turbine Vibration and Buffer Amplifier Interface". Essendo uno dei componenti principali dell'architettura I/O distribuita Mark VIe, la scheda TVBA non è semplicemente una semplice scheda di conversione del segnale; piuttosto, è un'unità di elaborazione front-end intelligente.

Specifiche e parametri del prodotto

Le specifiche principali di IS200TVBAH2AAA sono le seguenti

Serie di prodotti                Sistema I/O GE Mark VIe / Mark VIeS

Tipo di modulo                  Scheda di interfaccia amplificatore buffer e vibrazione della turbina

Modello                            IS200TVBAH2AAA

Revisione hardware          H2A

Conteggio canali di ingresso       4 canali di ingresso dell'amplificatore buffer indipendenti

Tipo di segnale di ingresso           Uscita buffer -24 V CC

Intervallo di tensione in ingresso      da -23,5 V a -1,0 V CC

Convertitore A/D               ADC indipendente a 16 bit per canale, che garantisce alta risoluzione e precisione

Frequenza di campionamento               Fino a 10 kHz per canale, sufficiente per acquisire eventi di vibrazione ad alta frequenza

Isolamento del segnale              Isolamento elettrico tra i canali e tra i canali e la terra per prevenire interferenze del circuito di terra, migliorando la resistenza al rumore del sistema

Specifiche di potenza e uscita

Potenza di eccitazione del sensore          Fornisce -24 V CC ± 1% di potenza di eccitazione per ciascun preamplificatore collegato

Corrente di alimentazione                       Ogni canale può fornire una corrente massima di 30 mA

Monitoraggio dello stato                   Monitora continuamente la corrente di alimentazione del preamplificatore e la tensione di uscita di ciascun canale per rilevare circuiti aperti, cortocircuiti o guasti del preamplificatore

Comunicazione ed elaborazione

Interfaccia di comunicazione        Collegata al controller tramite il backplane I/O, utilizzando Ethernet ad alta velocità per lo scambio di dati

Elaborazione integrata              Microprocessore integrato, che esegue autocontrolli, condizionamento del segnale, confezionamento dei dati, ecc. e carica i valori grezzi di tensione e lo stato diagnostico sul controller. Nota                Il TVBA stesso non esegue calcoli FFT o allarmi; questi vengono eseguiti dal titolare del trattamento

Fisico e ambientale

Metodo di installazione                 Installato nel pacchetto I/O locale Mark VIe, occupando uno slot I/O standard. LED

LED verde OK                        Sempre acceso indica che il modulo funziona normalmente

LED rosso FAULT                      Acceso costantemente indica che il modulo ha rilevato un guasto interno o un'interruzione della comunicazione

4 LED gialli CH1-CH4          Indicano rispettivamente lo stato di ciascun canale

Temperatura di funzionamento           da -25°C a +70°C

Confronto tra vantaggi e svantaggi
