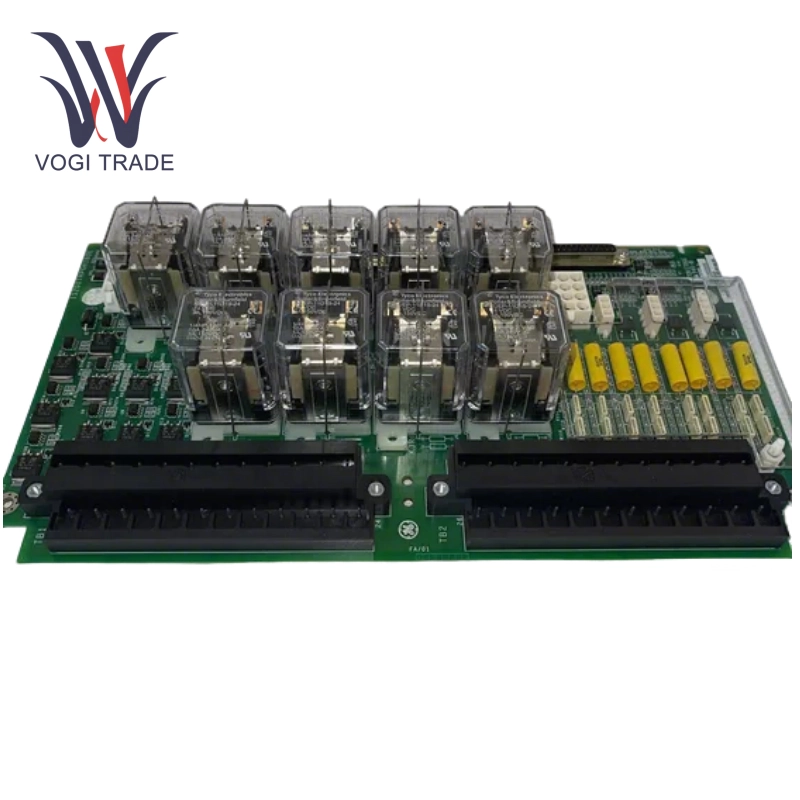

Marchio: GEDescrizione: Terminal Board di viaggio primarioCONDIZIONE: nuovo di zeccaCertificato ： Lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 12Termina di pagamento: t/tPorta di spedizione: ShenzhenGE IS200TRPGH1B IS200TRPGH1BDE è una terminale di viaggio primaria (PTTB) della serie Mark VI e Mark Vie lanciata da General Electric (GE). È progettato per la protezione della sicurezza e il controllo logico di attrezzature industriali come turbine a gas e turbine a vapore.
| Produzione |
Ge |
| Modello NumbÈ |
IS200TRPGH1B IS200TRPGH1BDE |
| Numero di ordinazione |
IS200TRPGH1B IS200TRPGH1BDE |
| Catalogare |
Segniamo noi |
| Paese di origine |
U.S.A. |
| Codice HS |
8517795000 |
| Dimensione |
35 cm*30cm*6cm |
| Dimensione di imballaggio |
37 cm*32cm*8cm |
| Peso |
1 kg |
Tensione di ingresso: 125 V CC (alimentazione della valvola del solenoide) / 28 V DC (alimentazione del relè di controllo).
Interfaccia di comunicazione: Ethernet, Arcnet (connesso al controller tramite porta a 10 pin APL).
Temperatura di funzionamento: -40 ° C ~ +70 ° C.
Capacità I/O: supporta 3 valvole per solenoidi (ETD, dispositivi di viaggio elettrico) e 8 ingressi del rivelatore di fiamma.
Design ridondante: supporta TMR (tripla ridondanza modulare) o configurazione simplex.
Certificazione di sicurezza: certificato UL.
Caratteristiche
Protezione del viaggio di emergenza: interrompere rapidamente l'alimentazione della turbina a gas attraverso il triplo circuito di relè ridondante per prevenire i danni alle attrezzature dovuti a velocità eccessiva, anomalia della fiamma e altri guasti. Il varistore di ossido di metallo incorporato (MOV) sopprime l'interferenza elettromagnetica e garantisce la stabilità del segnale.
Monitoraggio e diagnosi di fiamma: GE IS200TRPGH1B IS200TRPGH1BDE supporta 8 rilevatori di fiamma Geiger-Mueller per monitorare lo stato di combustione in tempo reale. Attraverso il rilevamento della corrente della linea di controllo dell'unità relè, diagnosticare lo stato di contatto del relè e migliorare l'affidabilità del sistema.
Modularità e scalabilità: GE IS200TRPGH1B IS200TRPGH1BDE può essere utilizzato con la scheda VTUR (Mark VI) o la scheda TURH1C (Mark VIE), il motore di controllo di supporto e l'interfaccia hardware esterna.
Installazione hardware
Collegamento della valvola del solenoide: collegare 3 valvole al solenoide al primo set di blocchi di termini I/O e assicurarsi che la linea di alimentazione (125 V CC) sia collegata alla porta J1.
Rivelatori di fiamma: 8 rilevatori sono collegati attraverso il secondo set di mobili e la potenza è fornita dalle porte J3, J4 e J5.
Configurazione del sistema
Selezione della modalità di ridondanza: configurazione TMR (versione H1A/H1B): 3 relè ridondanti per ciascuna valvola del solenoid.
Configurazione semplice (versione H2A/H2B): 1 relè per ogni valvola del solenoide.
