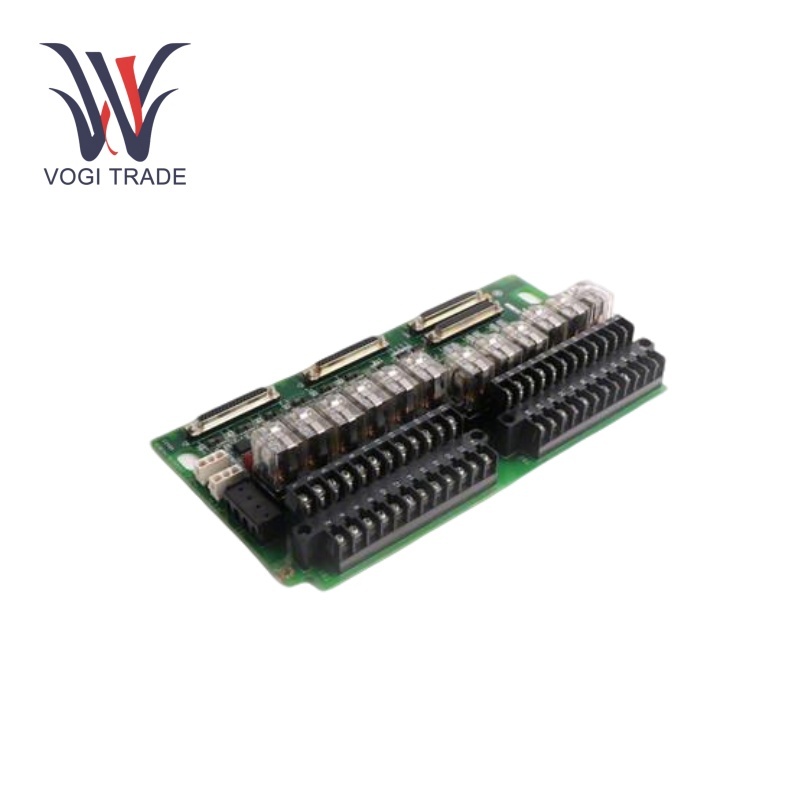

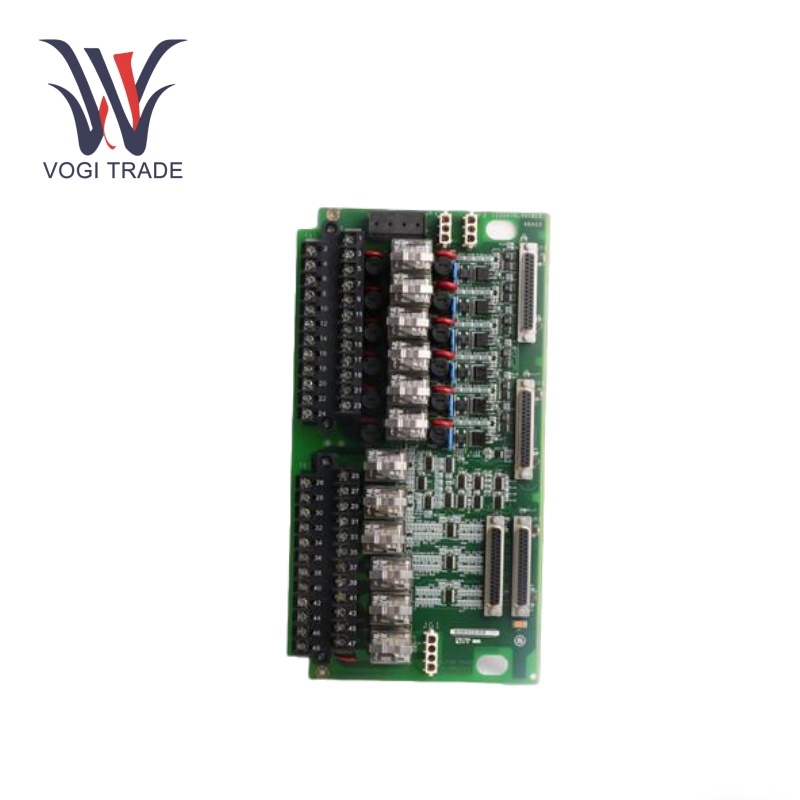

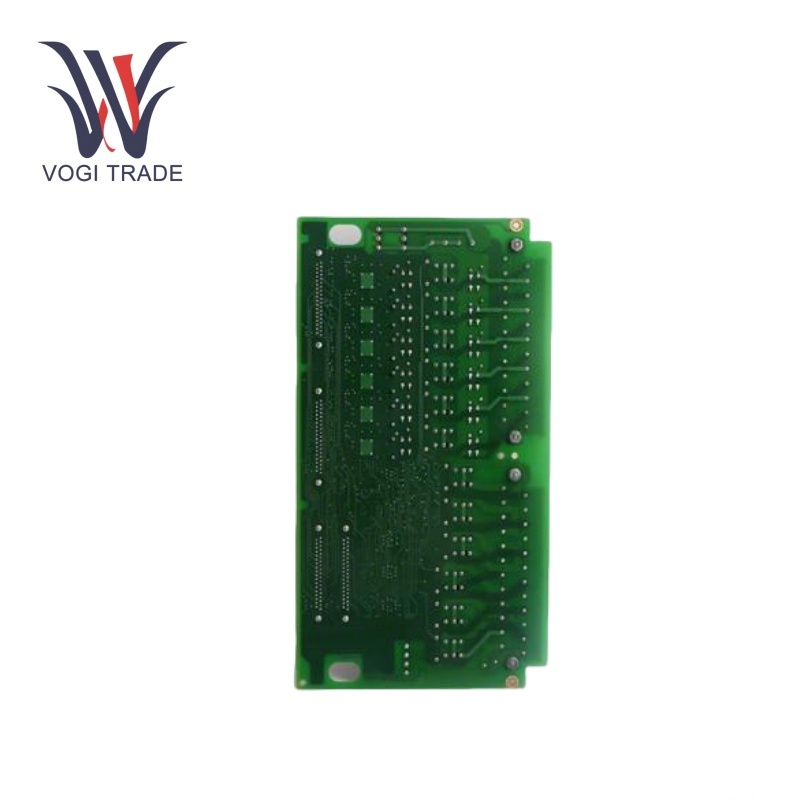

GE IS200TRYH1BED

Parametri operativi

Tensione di alimentazione: Tensione di ingresso a 24 VDC.

Temperatura operativa: Da -40 ° C a 85 ° C.

Configurazione relè: Ospita fino a 12 relè magnetici plug-in.

Soppressione a bordo: La scheda presenta capacità di soppressione a bordo per proteggere da picchi di tensione e transitori, migliorando la durata e l'affidabilità dei relè.

Caratteristiche del prodotto

Commutazione del segnale basato sul relè: GE IS200TRYH1BED è principalmente utilizzato per la commutazione del segnale basata sul relè. È in grado di ricevere segnali di controllo a basso livello e commutazione di circuiti di alimentazione ad alte - tramite i suoi relè. È un dispositivo di controllo di base che può essere utilizzato per il controllo on - off di motori, riscaldatori o dispositivi elettrici in un sistema di controllo industriale.

Protezione del circuito: GE IS200TRYH1BED fornisce anche funzioni di protezione dei circuiti. Utilizza varisti di ossido di metallo per ciascun transistor. Questi mov funzionano come protezioni per le sovratensioni. Per eventuali transitori o picchi ad alta tensione nel circuito elettrico, i MOV possono deviare rapidamente la corrente in eccesso a terra, proteggendo così i componenti elettronici sensibili sulla scheda e sui dispositivi collegati.

Terminazione e connessione: GE IS200TRYH1BED è una scheda di terminazione che prevede la connessione di diversi fili e componenti elettrici. GE IS200TRYH1BED ha 48 terminali a barriera che lo rendono adatto per l'interfaccia con molti sensori, attuatori e altri dispositivi di controllo. I morsettieri sono ben etichettati per semplificare il lavoro di cablaggio nelle posizioni corrette nel sistema per il tecnico. Solo questa funzione di terminazione può semplificare il layout di cablaggio complessivo, ridurre al minimo la probabilità di errore di cablaggio e migliorare la manutenibilità del sistema.

Condizionamento del segnale: Fornisce il condizionamento del segnale in modo che le uscite del relè siano secondo le specifiche precise richieste dai dispositivi collegati.

Protezione: fornisce la soppressione a bordo per proteggere i relè da picchi di tensione e transitori, che migliora l'affidabilità del sistema.

Installazione

Montaggio: Proteggere la scheda all'interno di un alloggio adeguato che soddisferà i vincoli ambientali dell'applicazione, fornendo una ventilazione adeguata e protezione della polvere.

Cablaggio: Collegare le uscite del relè ai dispositivi di campo appropriati, aderendo ai diagrammi di cablaggio specificati e alle specifiche di coppia per garantire connessioni sicure e affidabili.

Configurazione: È possibile impostare i maglioni per il relativo relè di lavoro e le opzioni di alimentazione.

Test e validazione: Una volta installati i moduli di relè, saranno i fili dietro il PLC, controllano o espanderanno i sistemi di controllo complessi in modo rapido e affidabile.

Gamma di applicazioni

Sistemi di controllo delle turbine a gas e a vapore:GE IS200TRYH1BED garantisce il controllo di numerosi dispositivi di campo all'interno di applicazioni rotanti e di turbina

Strutture di generazione di energia: Con le sue potenziali applicazioni nelle strutture di generazione di energia, i sistemi di controllo delle centrali elettriche sono la sua struttura centrale.

Automazione industriale: Utilizzato in tutti i tipi di applicazioni di automazione in cui gli utenti hanno bisogno di output di relè per guidare i dispositivi di campo.

Risoluzione dei problemi

Questo potrebbe essere fatto facendo un'ispezione visiva: Cerca eventuali segni evidenti di danno, componenti bruciati, connessioni sciolte, ecc.

Controllo del filo: Assicurati che tutto il cablaggio sia collegato correttamente e in modo sicuro.

Funzionalità di relè: Utilizzando tester appropriati, assicurarsi che ciascun relè funzioni come previsto.

Controllo di impostazione del ponticello: Conferma che le impostazioni del jumper corrispondono alle specifiche operative.

Monitoraggio ambientale: Mantenere l'ambiente operativo entro la temperatura, l'umidità e altri fattori richiesti in quanto ciò può sviluppare stress sui componenti.
