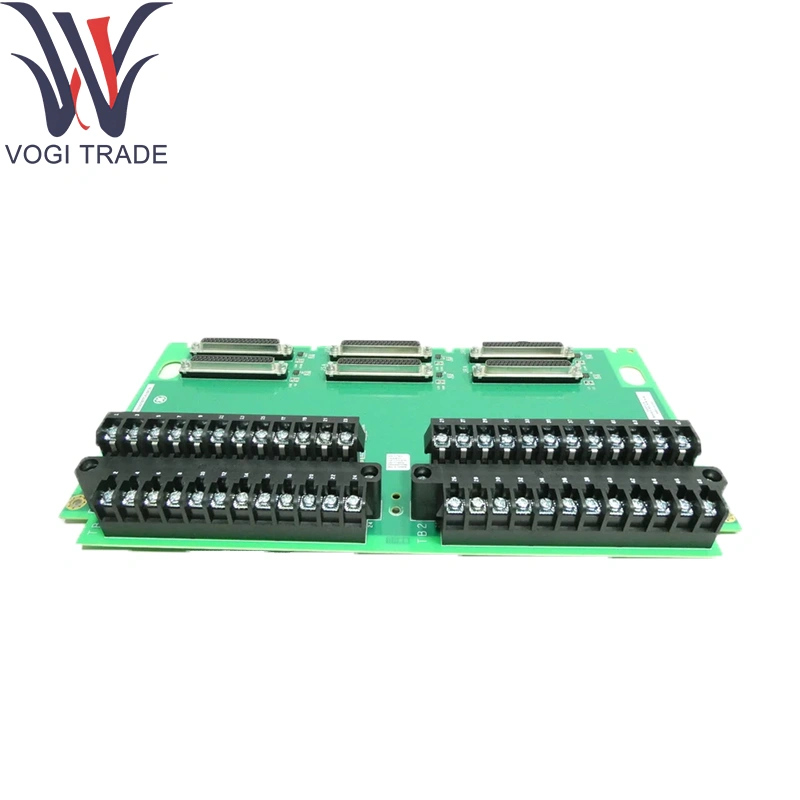

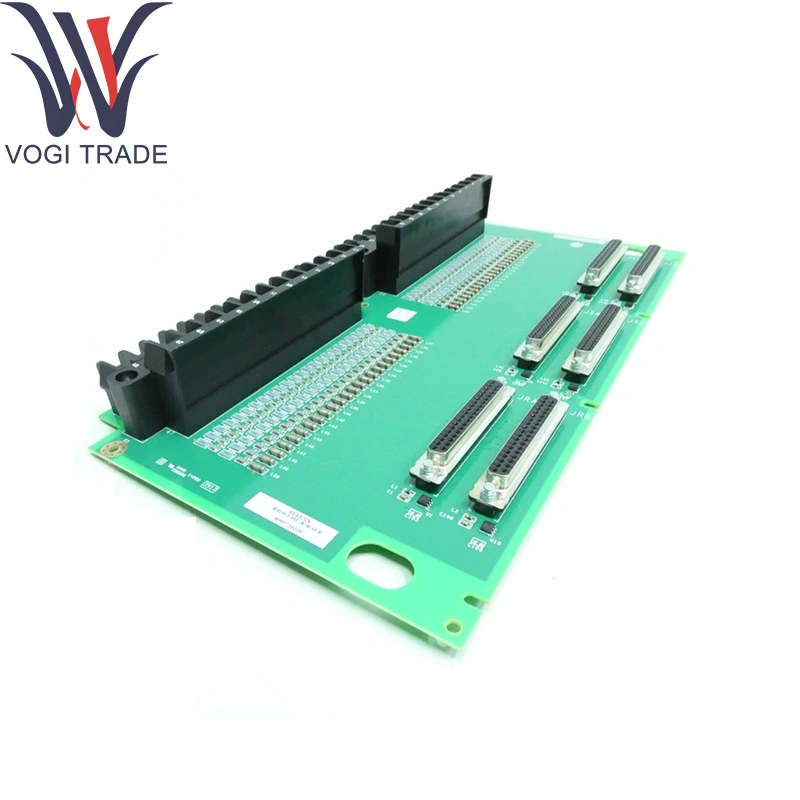

GE IS200TBTCH1B Terminal Terminal

Parametri tecnici

GE IS200TBTCH1B Terminal Terminal

Intervallo di misurazione: –270 ° C a +1372 ° C (a seconda del tipo)

Risoluzione: 0,1 ° C.

Tasso di campionamento: 20 campioni/sec per canale

Compensazione della giunzione a freddo: compensazione digitale per canale

Isolamento: rinforzato da canale-canale e canale a terra (> 1 kV)

GE IS200TBTCH1B Filtro e protezione:

Filtro a basso passaggio digitale programmabile su tutti i canali

Morsetto di sovratensione a ± 35 V; protezione della polarità inversa

Connettore: intestazione ad angolo destro ad angolo 52 per il morsettiera collegabile

GE IS200TBTCH1B Valutazioni ambientali:

TEMP operativa: –30 ° C a +65 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: sual 95 % di RH, non condensando

Funzione del prodotto

Condizioni, digitalizza e linearizza sia i segnali di sensore di ponte che termocoppia, inoltrando i dati calibrati sul bus ionet Ethernet alla CPU Mark Vie. Fornisce campionamento sincronizzato per diagnostica avanzata, interblocchi di protezione e algoritmi di ottimizzazione delle prestazioni senza modifiche hardware per canale.

Moduli di supporto core

Carrier I/O Pack: Assemblaggio di potenza/portatore IS42XPH1B

Modulo controller: Mark Vie CPU (ad es. IS200TProH1C)

GE IS200TBTCH1B SCHEDI I/O complementari:

RTD Input Board (IS220PRTDH1A)

Ingni di tensione e analogici (IS220PAICH1A)

Input discreti ad alta velocità (IS200SDIIH1ADB)

Componenti di estensione

Blocchi di morsetti taggabili: blocchi di mobili a vite chiave per la prevenzione degli errori di cablaggio del campo

Kit Din-Rail & Panel-Monte: clip e staffe dell'adattatore per l'installazione di binari o pannelli da 35 mm

Accessori di schermatura: morsetti per scudi via cavo e nuclei di ferrite per la soppressione dell'EMI

Fissature di calibrazione: calibratori zero/span esterni per canali di ponte e termocoppia

Supporto software

GE IS200TBTCH1B Configurazione e calibrazione:

Impostazioni di selezione e eccitazione di tipo canale configurate tramite modelli GE ControlSt ™/Toolboxst ™

Mago di calibrazione online per guadagno a ponte/zero e offset di termocoppia

Diagnostica e monitoraggio:

Gli allarmi in tempo reale per la salute, il circuito aperto e gli allarmi fuori portata accessibili nei tag HMI e OPC-DA

Autotest in accensione con bandiere diagnostiche riportate tramite Diagnostica del controller

Aggiornamenti del firmware: consegnati nell'ambito delle versioni del sistema Mark Vie; Applicato tramite Toolboxst ™

Documentazione: dettagliata in GE Mark Vie/Vies Guida all'installazione I/O e Manuale di riferimento del modulo di input ponte e termocoppia
