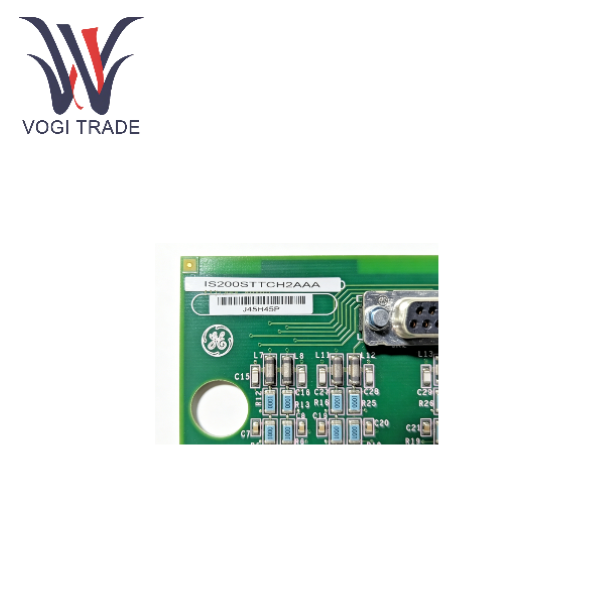

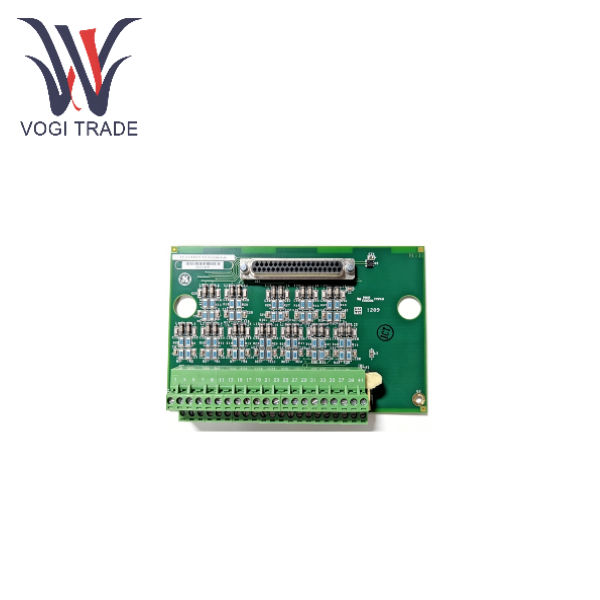

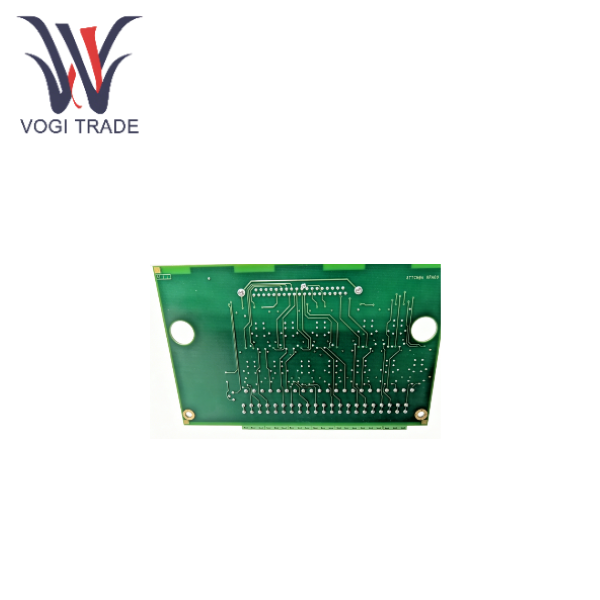

GE IS200STTCH2AAA

Panoramica del prodotto

GE IS200STTCH1AAA è una morsettiera di ingresso per termocoppia simplex progettata da General Electric per il suo sistema di controllo della turbina a gas/vapore Mark VIe. Nell'architettura del sistema di controllo distribuito Mark VIe, IS200STCH1AAA appartiene al componente hardware al livello I/O di base. La responsabilità principale è quella di fungere da ponte di interfaccia fisica tra i sensori di temperatura a termocoppia in loco (come tipo K, tipo J, tipo E, ecc.) e i processori del sistema di controllo, come i controller PCAA o TMR. A differenza delle morsettiere TBTC che supportano la ridondanza di moduli tripli, STTC è specificamente progettato per loop di controllo a canale singolo o non ridondanti e viene generalmente utilizzato in punti di monitoraggio ausiliari con requisiti di affidabilità relativamente bassi o in sistemi di controllo semplici sensibili ai costi.

Caratteristiche del prodotto

Architettura a canale singolo (Simplex)

Il nucleo progettuale di IS200STCH2AAA STTC è l'acquisizione dati a canale singolo. Non supporta il meccanismo di votazione del segnale a tre canali richiesto dal sistema TMR, ma trasmette direttamente i segnali di temperatura raccolti a un singolo processore per l'elaborazione.

Tecnologia di compensazione dell'estremità fredda

La misurazione della termocoppia richiede una temperatura finale di riferimento (estremità fredda). Il sensore di temperatura ad alta precisione integrato STTC viene utilizzato per monitorare la temperatura ambiente sulle morsettiere in tempo reale e trasmettere i dati al processore per la compensazione matematica per garantire l'accuratezza della misurazione della temperatura.

Rilevamento di circuito aperto e sicurezza contro i guasti

Il circuito di bordo fornisce una piccola corrente di polarizzazione. Quando una termocoppia si rompe, il circuito rileva una tensione anomala. Il processore attiverà un allarme (come "Termocoppia non sana") e imposterà l'uscita su uno stato di sicurezza (solitamente un valore negativo su tutta la gamma o un valore di allarme specifico) per evitare che il sistema di controllo possa valutare erroneamente.

Design anti-interferenza

Le morsettiere in genere sono dotate di circuiti filtro per sopprimere le interferenze elettromagnetiche (EMI) e le interferenze in radiofrequenza (RFI) in loco, garantendo che i segnali deboli a livello di millivolt (mV) della termocoppia possano essere letti con precisione. Riconoscimento elettronico dell'identità: Targhetta elettronica di bordo (ID Chip). All'accensione, il processore leggerà automaticamente questo ID per confermare la versione hardware, il numero di serie e lo stato della connessione, prevenendo errori di configurazione hardware.

Confronto con prodotti simili

Confronto dello stesso tipo di prodotti nel sistema GE Mark VIe, i prodotti che hanno funzioni simili a IS200STCH2AAA (STTC) ma diversi scenari applicativi includono principalmente

Differenze TBTC (TMR Thermocoppia Input Terminal Board), TBTC è progettato per i sistemi TMR (Triple Module Redundancy). Dispone di tre serie di morsettiere (JR, JS, JT), collegate rispettivamente a tre processori I/O indipendenti. Il sistema migliora la sicurezza eseguendo la "selezione mediana" o "votazione" sui tre segnali. Scenari applicativi: viene utilizzato in circuiti di protezione critici come il monitoraggio della temperatura delle camere di combustione delle turbine a gas (TTXSP1-9, ecc.).

PTCC (Pacchetto ingressi termocoppia), Differenza: PTCC di solito si riferisce a un modulo I/O completo (Pacchetto) che include il processore e la scheda terminale, mentre STTC di solito si riferisce solo alla parte della scheda terminale (Scheda). Scenario applicativo: PTCC è un sito I/O indipendente, mentre STTC deve fare affidamento su schede principali come PCAA per funzionare.

In sintesi, STTC è adatto per il monitoraggio della temperatura non critica e ausiliaria (come la temperatura dell'olio di ritorno dei cuscinetti, la temperatura del vapore ausiliario, ecc.), mentre TBTC è adatto per il monitoraggio della combustione del nucleo

Guida all'installazione

Nota: utilizzare in un ambiente spento o antistatico.

Preparativi

Verificare che la temperatura e l'umidità all'interno del quadro elettrico soddisfino i requisiti, compresi tra -30°C e 65°C.

Controllare se sono presenti danni fisici all'aspetto della morsettiera STTC.

Installazione meccanica

Installazione su guida DIN: IS200STCH2AAA è generalmente progettato per essere fissato su una guida DIN standard da 35 mm. Inserire la clip superiore della scheda nella guida e premere verso il basso la parte inferiore della scheda. Quando senti un "clic", indica che è bloccato.

Fissaggio con viti: alcune versioni potrebbero richiedere l'uso di viti M3 da fissare sulla piastra posteriore attraverso i fori integrati.

Collegamento elettrico:

Cablaggio del segnale: utilizzare cavi schermati a doppino intrecciato per collegare la termocoppia. Presta attenzione ai poli positivo e negativo. Solitamente il rosso indica il negativo, ma è opportuno fare riferimento alla polarità specifica della termocoppia. La lunghezza di spelatura deve essere conforme ai requisiti Euroblock, circa 6-8 mm.

Messa a terra della schermatura: collegare lo strato di schermatura alla morsettiera di messa a terra JGPA adiacente per garantire una messa a terra a terminazione singola ed evitare interferenze del circuito di terra.

Ponticello di giunzione fredda: verificare se sulla scheda è presente un ponticello di selezione CJ (Cold Junction). Di solito, il valore predefinito è Compensazione interna (Interna).

Collegare il processore: utilizzare il cavo piatto incluso o il cavo a 68 pin per collegare l'interfaccia sul retro dell'IS200STCH2AAA all'interfaccia corrispondente del modulo PCAA (come P1/P2).

Accensione e debug: ripristinare l'alimentazione del sistema. Osservare se gli indicatori luminosi PWR (alimentazione) e LINK (comunicazione) sul modulo PCAA funzionano correttamente. L'hardware è stato scansionato utilizzando il software GE ToolboxST per confermare che l'STTC era stato identificato correttamente e che non era presente alcun allarme "Disallineamento scheda". Se necessario, eseguire la calibrazione della compensazione della parte fredda.

Consigli sui prodotti correlati

Modulo analogico core IS200PCAAH1A

Il partner principale di STTC, responsabile dell'elaborazione dei segnali trasmessi da STTC.

IS200JGPAH1A Scheda di terra e alimentazione

Solitamente installato accanto all'STTC, fornisce terminali di messa a terra dello strato di schermatura e distribuzione dell'alimentazione di campo a 24 V CC.

Scheda termocoppia IS200TBTC TMR

Se l'applicazione viene aggiornata al monitoraggio del percorso critico, si consiglia di eseguire l'aggiornamento a questo modello.

IS200PAICH1A Pacchetto ingressi/uscite analogici

Se il segnale in loco deve essere convertito in 4-20 mA prima di essere collegato al sistema, è possibile selezionare questa scheda analogica universale.
