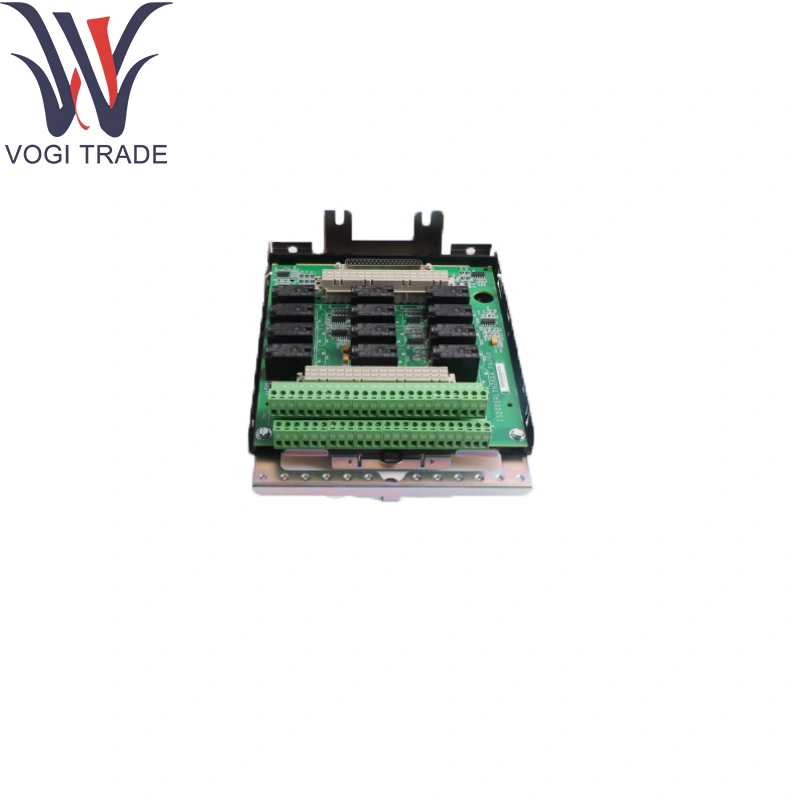

GE IS200STCIH4A Din Rail Contact Card

Parametri tecnici

GE IS200STCIH4A Din Rail Contact Card

Canali: 32 input di contatto isolati

Tipo di ingresso: rilevamento della chiusura a secco con eccitazione esterna

Tensione di bagnatura nominale: 24VDC (intervallo 18–32VDC)

Corrente di input: 2,5 mA per canale (nominale)

Drago/Filtro: deboa hardware 4ms su tutti i canali

Isolamento: rinforzato da canale a canale e canale a terra (> 1KV)

Connettori: intestazione ad angolo destro per morsettiera a 52 posizioni

Indicatori di stato: LED per canale per lo stato chiuso a contatto

TEMP operativa: –30 ° C a +65 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: fino al 95%di RH, non condensando

Rivestimento (4add): rivestimento conforme Classd per una maggiore resistenza all'umidità, allo spruzzo salino e ai contaminanti chimici

Funzione del prodotto

GE IS200STCIH4A interrompe i segnali di backplane discreti-I/O-pack a terminali robusti e isolati per il cablaggio sul campo. Ogni canale monitora un input di contatto a secco e riporta il suo stato sul bus ionet alla CPU Markvie, consentendo il rilevamento affidabile di interblocchi di sicurezza, interruttori di limite e contatti ausiliari con soppressione del rumore a livello di hardware.

Moduli di supporto core

Pacchetto di input discreto: operatore I/O Pack Serie IS200TICIH2A-H

Modulo controller: CPU Markvie (ad es. IS200TPROH1C)

Schede I/O complementari: uscite di relè (IS400TRYS1B), ingressi analogici (IS220PTCCH1B, IS230STCH2A), I/O di sicurezza (IS220SILS1B)

Componenti di estensione

Terminali: blocchi a vite a vite a 52 vie, con chiave per evitare l'inserzione errata

Hardware di montaggio: staffe angolari per il montaggio del gabinetto (35 mm) o del pannello

Accessori di schermatura: morsetti di terminazione per scudi via cavo e nuclei di ferrite per soppressione EMI/RFI

Kit di assistenza a rivestimento conforme: kit di servizio sul campo per applicare o rinnovare il rivestimento su schede standard

Supporto software

Configurazione: nessuno: condizionamento di input basato su hardware, basato su hardware

GE IS200STCIH4Adiagnostics & Monitoring:

Condizioni del canale-apertura e del contatto bloccato riportate tramite diagnostica del controller e allarmi HMI

Flag di contatto in tempo reale accessibili tramite tag OPC-DA

GE IS200STCIH4Afirmware: non applicabile

Documentazione: dettagliata nella Guida all'installazione GE Markvie/VIES I/O e nella sezione "Scheda a contatto con contatto discreta" del manuale di riferimento I/O-Pack
