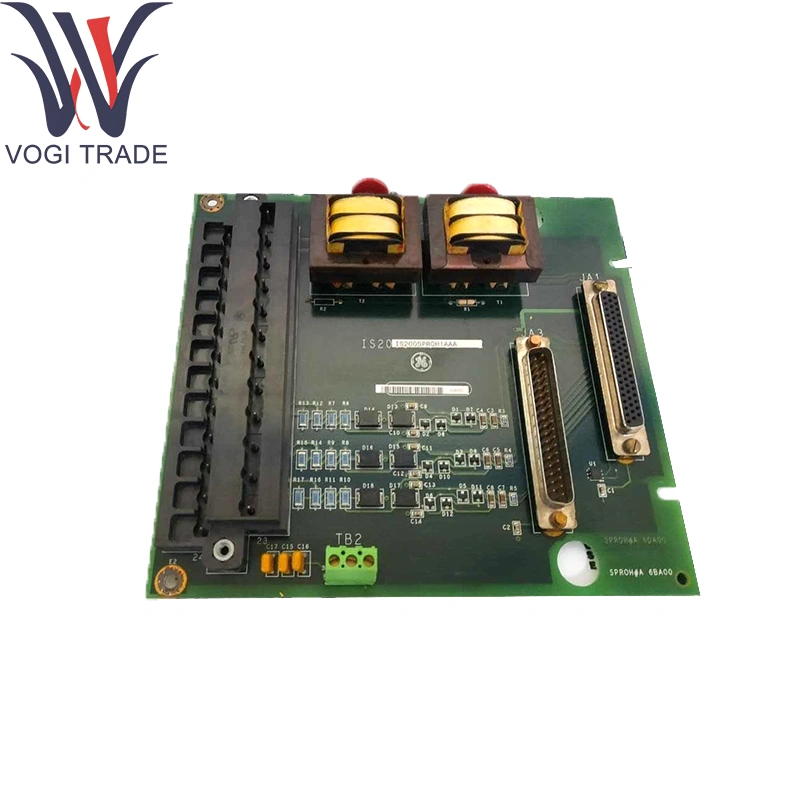

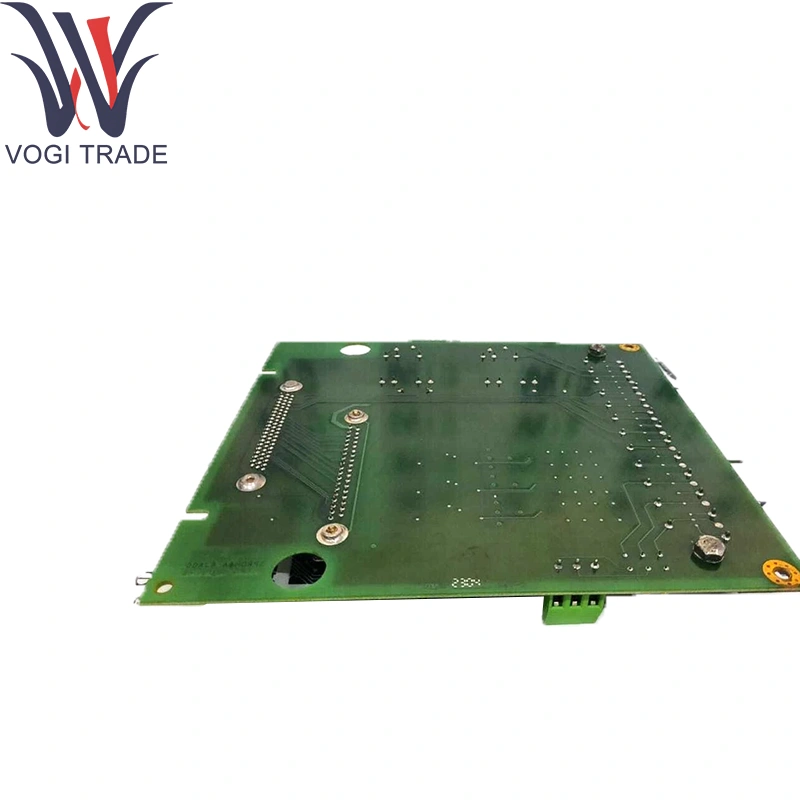

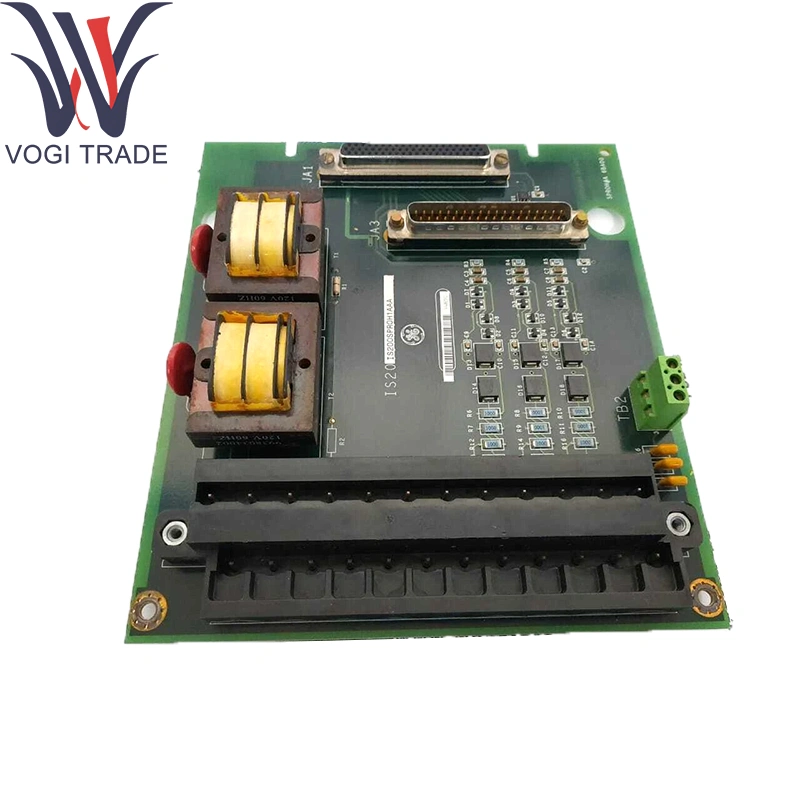

GE IS200SPROH1A Terminal di protezione delle emergenze

Parametri tecnici
GE IS200SPROH1A Terminal di protezione delle emergenze

Numero di parte: IS200SPROH1ABC
Tecnologia: PCB a base di superficie con rivestimento conforme

GE IS200SPROH1A Tipo di segnale di ingresso:

Impulsi di raccolta a velocità magnetica (CMOS TTL/CMOS)

Ingni di tensione del potenziale trasformatore (PT) per il monitoraggio del bus/del generatore

Range di velocità di impulso: da 2Hz a 20kHz

Accuratezza dell'impulso: ± 0,05% della lettura

Ingresso di tensione: fino a 300VAC tramite PTS

Connettori GE IS200SPROH1A:

Connettore per bordo del pacchetto I/O primario (per integrazione PPRO/YPRO)

Connettore "Trip backup" del pin DC-37 per la scheda di trasporto

Valutazioni ambientali:

TEMP operativa: –30 ° C a +65 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: ≤95%di RH, non condensando

Funzione del prodotto

GE IS200SPROH1A Condizioni e percorsi impulsi di giri della turbina ad alta velocità e segnali di tensione derivati ​​dal trasformatore nel pacchetto Spro I/O. Fornisce input accurati e isolati galvanicamente a canali di protezione sia primari che ridondanti, consentendo la velocità deterministica e i viaggi di perdita di sincronizzazione senza intervento software.

Moduli di supporto core

PACCHIA DI PROTEZIONE PRIMARI (PPRO): IS200PROH1A

Backup Protection Pack (YPRO): IS200yProH1A

Scheda di relè di protezione: bacheca relè di viaggio dedicata collegata tramite DC-37

Controller: moduli CPU Markvi (ad es. IS200TPROH1C) che monitorano gli input derivati ​​a spro-.

Componenti di estensione

Potenziali trasformatori (PTUR/YTUR): fornire tensioni CA a gradini per i controlli di sincronizzazione

Terminali: blocchi di tipo barriera o pluggable per cablaggio di campo di secondari PT e pickup di velocità

Gruppi di cavi: cavi multicore schermati con terminazioni DC-37 per il collegamento di backup-trip

Hardware di montaggio: titoli di stallo e kit di staffa per il pannello sicuro o l'installazione del telaio

Supporto software

Configurazione: completamente basato su hardware; Nessuna configurazione dell'utente o firmware

Diagnostica: ID elettronico controllato all'accensione per verificare il posizionamento del modulo corretto

Monitoraggio: flag di input-fault e "modulo mancante" riportati tramite Diagnostica del controller

Documentazione: coperto nel manuale di installazione e manutenzione GE Markvi (PN GEH-XXXX)
