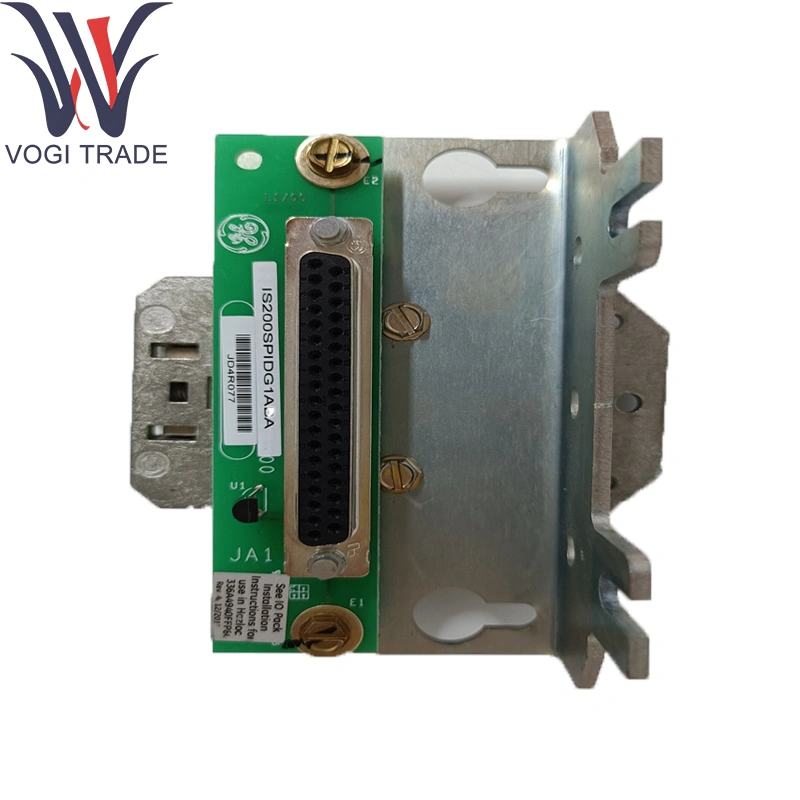

GE IS200SPIDG1ABA

Parametri tecnici

Ingni di impulsi:

8 × TTL/CMOS Compatibili ad alta velocità Ingni per GE IS200SPIDG1ABA

Intervallo di tensione: 0–5 V DC; Frequenza massima: 100 kHz

Corrente di input: 2 mA per canale

Input discreti:

8 × 24 V CC di bagnatura: ingressi di tensione (18–32 V V DC)

Corrente di input: 2,5 mA per canale; 4 ms Dramo hardware nella GE IS200SPIDG1ABA

Campionamento e tempistica:

Campionamento sincrono su tutti i canali

Risoluzione del timestamp: 1 µs

Buffering: on-board FIFO per l'acquisizione di eventi, fino a 4 K eventi

Isolamento: canale rinforzato-a-canale e canale a terra (> 1 kV)

Connettori:

Connettori a bordo del backplane doppio da 50 pin

Cablaggio di campo tramite due morsettie da 26 posizioni

Ambientale:

TEMP operativa: –30 ° C a +65 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: fino al 95 % di RH, non condensazione per GE IS200SPIDG1ABA

Funzione del prodotto

Interfaccia del gate Pulse: condizioni e digitalizza la velocità del rotore o gli impulsi della sonda a punta con precisione di microsecondi.

Logica di gate discreta: monitora segnali discreti ausiliari (allarmi, interblocchi) in Lockstep con eventi di impulsi.

Aggregazione di eventi: buffer e attaccanti dati combinati e tempo su IONET alla CPU Mark Vie per le decisioni di analisi e protezione degli eventi di sequenza.

Core SuppModu

Carrier I/O Pack: IS42XPSCAH1B fornendo potenza e backhaul Ethernet

Modulo controller: Mark Vie CPU (ad es. IS200TPROH1C) Esegui la logica di velocità e sequenziamento per GE IS200SPIDG1ABA

Switch Ethernet: serie IS420ESWB per la connettività backbone

Componenti di estensione

Blocchi di termini collegabili: blocchi a livello 26-way per impulsi e cablaggi discreti, con posti di risoluzione dello scudo

Din- Rail/Panel Kit: clip e staffe dell'adattatore per montaggio di binari o mobili da 35 mm

Accessori di schermatura: morsetti per scudo cavi e nuclei di ferrite per la soppressione dell'EMI sui cavi del segnale ad alta velocità

Kit jumper di riserva: ponticelli di configurazione per la selezione della modalità input

Supporto software

Configurazione:

Channel- mappatura, tempistica di debounce e dimensioni eventi- set di dimensioni buffer tramite modelli GE Toolboxst ™ per GE IS200SPIDG1ABA

Diagnostica e monitoraggio:

Contatori di eventi in tempo reale, flag di overflow buffer e indicatori di salute del canale disponibili in tag HMI e OPC-DA

Auto-test sull'alimentazione con la registrazione diagnostica nella diagnostica del controller

Aggiornamenti del firmware: consegnati nell'ambito delle versioni del sistema Mark Vie; Applicato tramite Toolboxst ™

Documentazione: dettagliata nella Guida all'installazione I/O VIE/O Vies e al manuale di riferimento del modulo gate impulso e discreto
