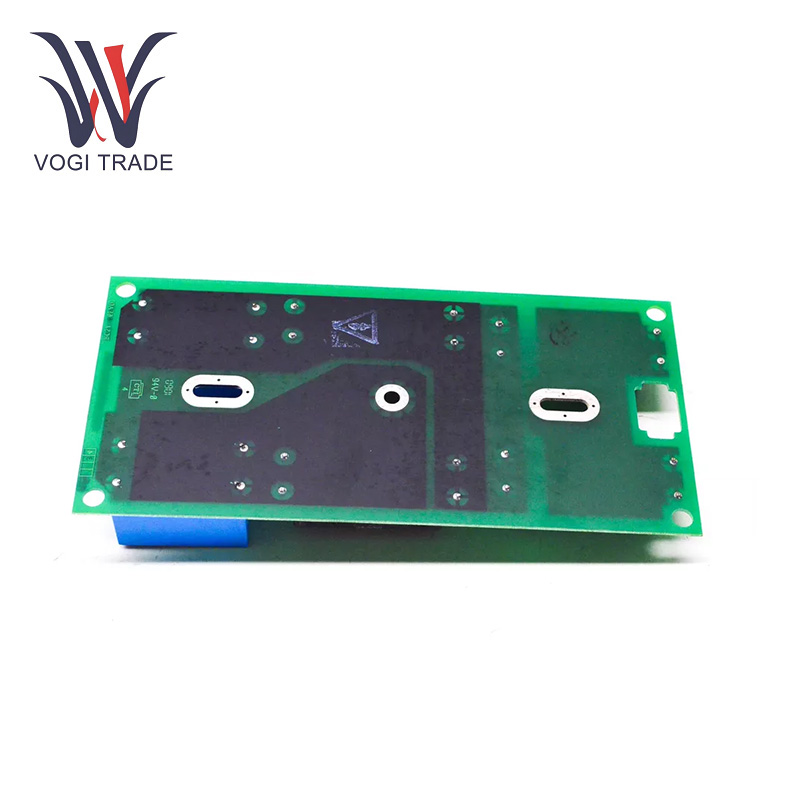

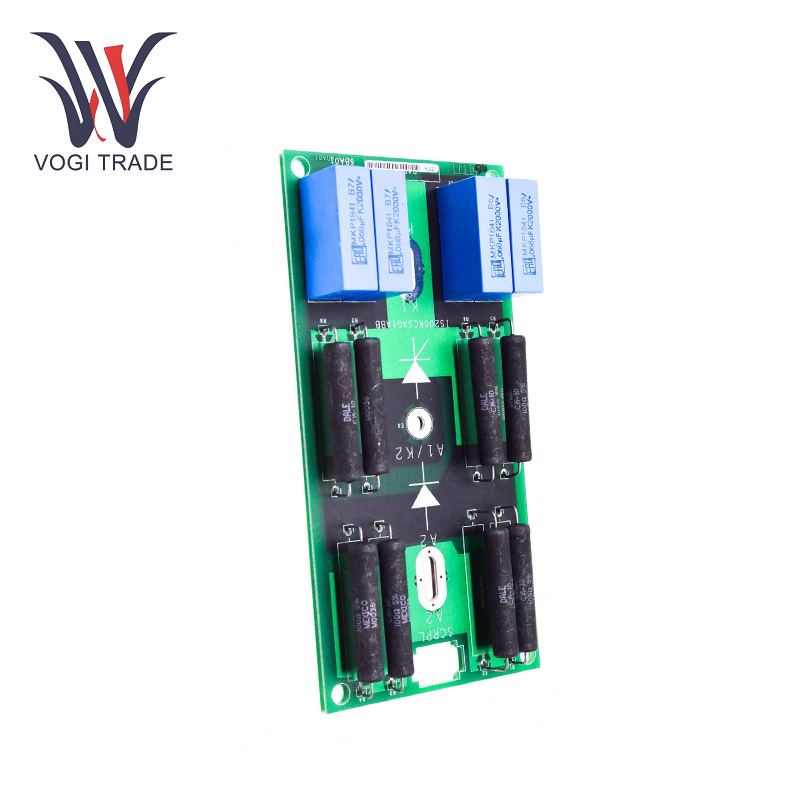

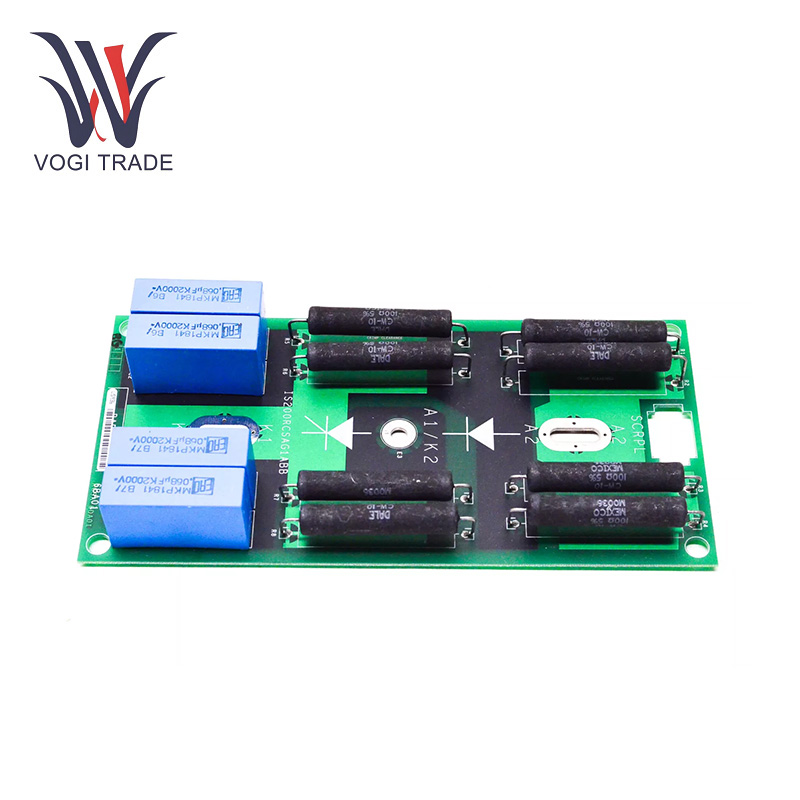

GEIS200RCSAG1ABB

Acronimo funzionale: RCSA.

FDescrizione non funzionale: Scheda soppressore RC.

Rivestimento PCB: Rivestimento normale.

Revisione funzionale: 1A, 2B.

Revisione dell'opera d'arte: B.

Applica le unità frame: 1800 unità telaio.

Tipi di connessione: Collegamenti SCR e diodi.

Caratteristiche del prodotto

Funzione scheda soppressore di potenza: GE IS200RCSAG1ABB viene utilizzato principalmente come scheda soppressore RC per le unità frame 1800 o 1000 della serie Innovation. È in grado di sopprimere notevolmente i picchi di tensione e i picchi di corrente del circuito. Assorbendo e dissipando l'energia in eccesso, impedisce che altri componenti elettronici vengano danneggiati da impulsi ad alta tensione e corrente elevata, migliorando così la stabilità e l'affidabilità dell'intero sistema circuitale.

Capacità di isolamento acustico estrema: Questa scheda ha una straordinaria capacità di insonorizzazione. Può resistere e schermare numerosi tipi di rumore elettrico e segnali di interferenza nei circuiti di azionamento del gate in modo da prevenire la contaminazione del segnale, pur essendo stabile e affidabile. Può evitare distorsioni del segnale e malfunzionamenti indotti dal rumore e può far sì che i circuiti di pilotaggio del gate funzionino in modo accurato e stabile.

Configurazione a doppio circuito: GE IS200RCSAG1ABB supporta una configurazione di connessione a doppio SCR e diodo con due circuiti snubber identici. Sono presenti due collegamenti: uno per l'SCR e l'altro per il circuito del diodo. Ciascun circuito smorzatore ha diverse larghezze di impulso, frequenze e tensioni di picco, che possono soddisfare diversi requisiti applicativi e migliorare la flessibilità e l'adattabilità della scheda.

Installazione

Montaggio: predisporre gli strumenti adeguati come cacciaviti e pinze, nonché le viti e rondelle di fissaggio necessarie. Trovare la posizione di installazione appropriata sul dispositivo o sull'armadio di controllo per l'installazione di GE IS200RCSAG1ABB. Posiziona i fori sul PCB sopra i fori corrispondenti sulla base di installazione e avvita la scheda. Controllare che le viti siano inserite in modo uniforme per evitare che la scheda si deformi o si allenti.

Risoluzione dei problemi

Fsmorzatore malatocircuito: Se il circuito del soppressore GE IS200RCSAG1ABB si guasta, controllare innanzitutto i condensatori, i resistori e i diodi del circuito del soppressore, ecc. Misurare (resistenza, capacità e tensione) di questi componenti con un multimetro per determinare se rientrano nell'intervallo normale. Se si rilevano componenti danneggiati, è necessario sostituirli tempestivamente. Cercare anche punti di connessione allentati o corrosi del circuito del soppressore. In tal caso, riparare o sostituire i punti di connessione.

Interferenza sonora: Controllare se le condizioni di schermatura dei cavi e dei componenti circostanti sono buone in caso di rumore o interferenza eccessivi nel circuito con GE IS200RCSAG1ABB. Potrebbero verificarsi interferenze di rumore se lo strato schermante è danneggiato o non ben collegato a terra. Correggere o migliorare le tecniche di schermatura e messa a terra.

Errore di connessione: Poiché richiede la combinazione dell'alimentatore e di altri componenti con l'ispezione GE IS200RCSAG1ABB, è necessario verificare se il cavo di collegamento è collegato o se sono presenti danni o disconnessione. Stringere o ricollegare i cavi o modificare il cablaggio. Esaminare sulla scheda i terminali di collegamento per vedere se sono presenti ossidazioni o deformazioni. In tal caso, pulire o riparare i terminali. Assicurarsi che anche i parametri di connessione e le impostazioni con altri componenti siano OK.

Campo di applicazione

Sistema di controllo della turbinaSM: come le turbine a vapore e le turbine a gas, fornisce un supporto vitale. Viene utilizzato per proteggere i dispositivi elettronici di potenza nei circuiti di controllo della turbina da picchi di tensione e corrente, per garantire il funzionamento stabile del sistema di controllo. Ad esempio, può proteggere i moduli a tiristori all'interno del circuito di controllo dell'eccitazione di un generatore a turbina, contribuendo così a mantenere la stabilità della tensione e della frequenza di uscita del generatore.

Apparecchiature per l'automazione industriale: GE IS200RCSAG1ABB è comunemente utilizzato in numerose apparecchiature di automazione industriale, come convertitori di frequenza, inverter e centri di controllo motori. Inoltre, può anche evitare danni da sovratensione e sovracorrente ai dispositivi a semiconduttore di potenza in queste apparecchiature, in modo da migliorare l'affidabilità e la durata dell'apparecchiatura. Può sopprimere efficacemente le fluttuazioni di tensione e corrente nel processo di regolazione e controllo della velocità del motore, in modo da far funzionare il motore in modo più fluido.

Sistemi di distribuzione dell'energia: può essere utilizzato per proteggere le apparecchiature elettriche, come interruttori automatici, contattori e altre apparecchiature elettriche nei sistemi di distribuzione di energia, in particolare in alcune occasioni di distribuzione ad alta potenza e alta tensione. Ciò può prevenire sovratensioni transitorie e correnti di spunto quando l'apparecchiatura di distribuzione dell'alimentazione viene accesa e spenta, ridurre lo stress elettrico dell'apparecchiatura, garantire la sicurezza e la stabilità del sistema di distribuzione dell'alimentazione.
