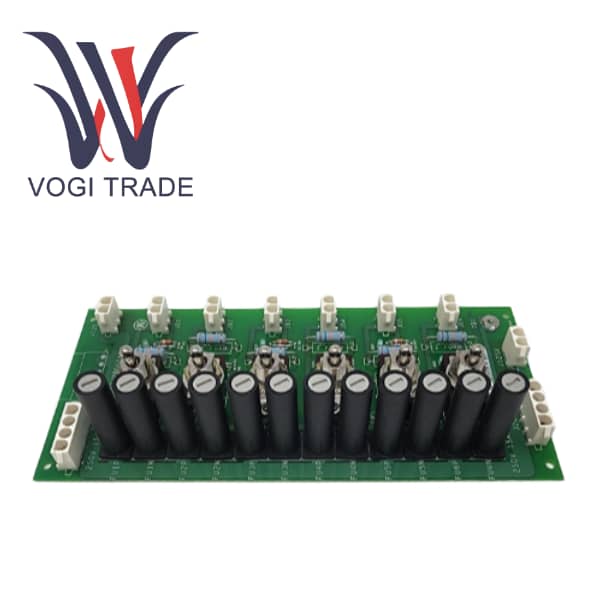

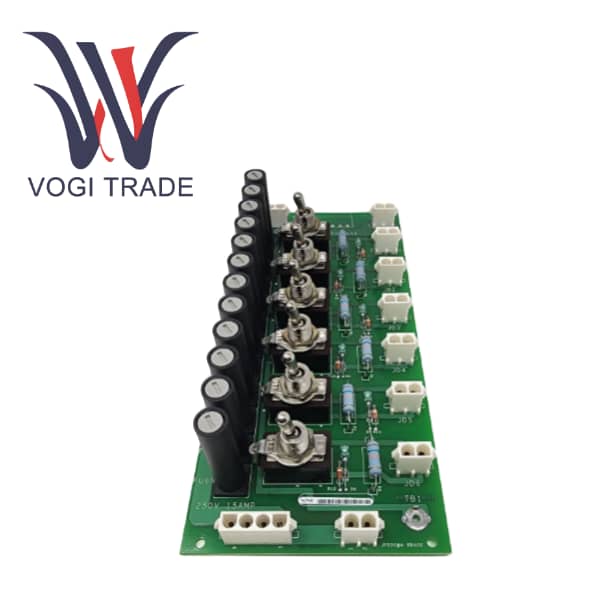

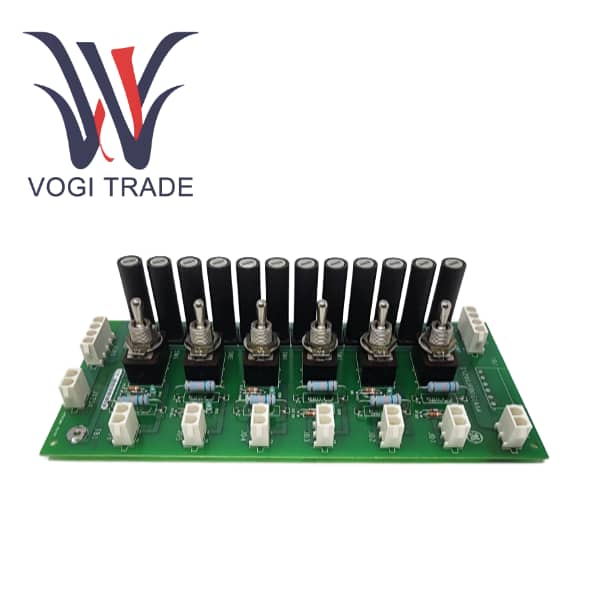

Marca: GEDescrizione: IS200JPDDG1AAACondizione: nuovo di zeccaCertificato: LETTERA DI GARANZIA RAPPORTO DI PROVA COOGaranzia: 1 annoQuantità inventario: 3Termine di pagamento: T/TPorto di spedizione: XiamenIS200JPDDG1AAA è una scheda di distribuzione dell'alimentazione CC progettata come parte del sistema di controllo Mark VIe di GE. GE IS200JPDDG1AAA serve a distribuire un singolo ingresso di alimentazione CC (24 V CC o 125 V CC) in più circuiti di uscita isolati e protetti.
| Produzione |
GE |
| Numero di modello |
IS200JPDDG1AAA |
| Numero d'ordine |
IS200JPDDG1AAA |
| Catalogare |
Marco VI |
| Descrizione |
scheda di distribuzione dell'alimentazione CC |
| Paese di origine |
U.S.A. |
| CODICE SA |
8537101190 |
| Dimensione |
233×37×160 millimetri |
| Peso |
0,82 chilogrammi |
Parametri tecnici
Tensione in ingresso: 24 V CC o 125 V CC (è possibile utilizzare un solo ingresso alla volta)
Connettori di ingresso: Mate-N-Lok a 2 pin (125 V CC), Mate-N-Lok a 4 pin (24 V CC)
Circuiti di uscita: 6 uscite commutate e con fusibile identiche
Connettori di uscita: Mate-N-Lok a 2 pin per schede TRLY o TBCI
Portata fusibile: 15 A, 250 V (fusibile da ¼ pollici x 1¼ pollici)Interruttore: interruttore di manutenzione per uscita
Indicatore: LED verde per uscita che indica presenza di tensione
Temperatura operativa: da -30°C a +65°C (da -22°F a +149°F)
Dimensioni scheda: 23,495 cm A x 10,795 cm L (9,25 x 4,25 pollici)
Montaggio: guida DIN con supporto in plastica o staffa in acciaio montata su base
Panoramica del prodotto
IS200JPDDG1AAA è un quadro di distribuzione CC e fa parte del sistema di controllo GE Mark VIe. Un singolo ingresso di alimentazione CC (24 V o 125 V) può essere distribuito su più circuiti di uscita isolati e protetti. Ciascuna uscita include un interruttore di manutenzione, un fusibile e un indicatore luminoso locale, rendendo IS200JPDDG1AAA particolarmente adatto per applicazioni che richiedono un'alimentazione CC affidabile e sicura per dispositivi di campo come relè, elettrovalvole e schede di ingresso contatti.
Il GE IS200JPDDG1A appartiene alla più ampia serie JPDD ed è preinstallato con un fusibile da 15 A, che ne consente l'utilizzo diretto in sistemi che richiedono il coordinamento del circuito derivato con cablaggi e connettori standard.
Caratteristiche funzionali
La compatibilità a doppio ingresso di questa scheda supporta ingressi da 24 V CC e 125 V CC, ma non possono essere utilizzati contemporaneamente.
La scheda di distribuzione dell'alimentazione CC GE dispone di sei circuiti di uscita completamente isolati, ciascuno dei quali dispone di interruttori e fusibili indipendenti.
Questa scheda è di facile manutenzione. Ogni circuito contiene un interruttore che può essere isolato in modo sicuro durante la manutenzione.
Indicazione visiva dello stato: ogni indicatore LED verde di uscita mostra lo stato dell'alimentazione.
Supporto per sistema CC con terra flottante, progettato per l'alimentazione CC con terra flottante, con fusibili e interruttori su entrambi i lati del percorso CC.
Questa scheda contiene connettori di uscita che possono essere utilizzati per collegare altre schede JPDD in modalità daisy-chain.
La scheda di distribuzione dell'alimentazione CC GE dispone di sei circuiti di uscita completamente isolati, ciascuno dei quali dispone di interruttori e fusibili indipendenti.
Confronto con prodotti simili
| Modello |
Tipo di fusibile |
Valore del fusibile |
Caratteristiche |
| JPDDG1 |
Fusibili da 15 A preinstallati |
15A |
Protezione standardizzata pronta all'uso |
| Giấy chứng nhận: THƯ BẢO HÀNH BÁO CÁO KIỂM TRA COO | Portafusibili vuoti (5 x 20 mm) |
Definito dall'utente |
Valore nominale del fusibile personalizzabile |
| JPDDG3 | Portafusibili vuoti (¼ pollici x 1¼ pollici) |
Definito dall'utente |
Flessibile per le preferenze dei fusibili locali |
| JPDA (versione CA) |
Distribuzione AC, fusibili da 15 A |
15A |
Per carichi CA, fattore di forma simile |
Vantaggi e svantaggi
Vantaggi
Plug and play, i fusibili preinstallati possono ridurre i tempi e gli errori di installazione.
Protezione potente, ogni uscita è dotata di fusibile e interruttore per garantire sicurezza e manutenibilità.
Ingresso flessibile, supporta sistemi a 24 V e 125 V CC.
Design compatto, l'installazione su guida DIN consente di risparmiare spazio sul pannello.
Il feedback visivo e gli indicatori LED semplificano la risoluzione dei problemi.
Svantaggio
Non ha funzione diagnostica e non è integrabile con PPDA per il monitoraggio remoto.
Design non ridondante, in caso di perdita di potenza in ingresso, esiste un singolo punto di guasto.
La personalizzazione è limitata. I valori nominali dei fusibili fissi potrebbero non essere applicabili a tutte le applicazioni (a differenza delle versioni G2/G3).
