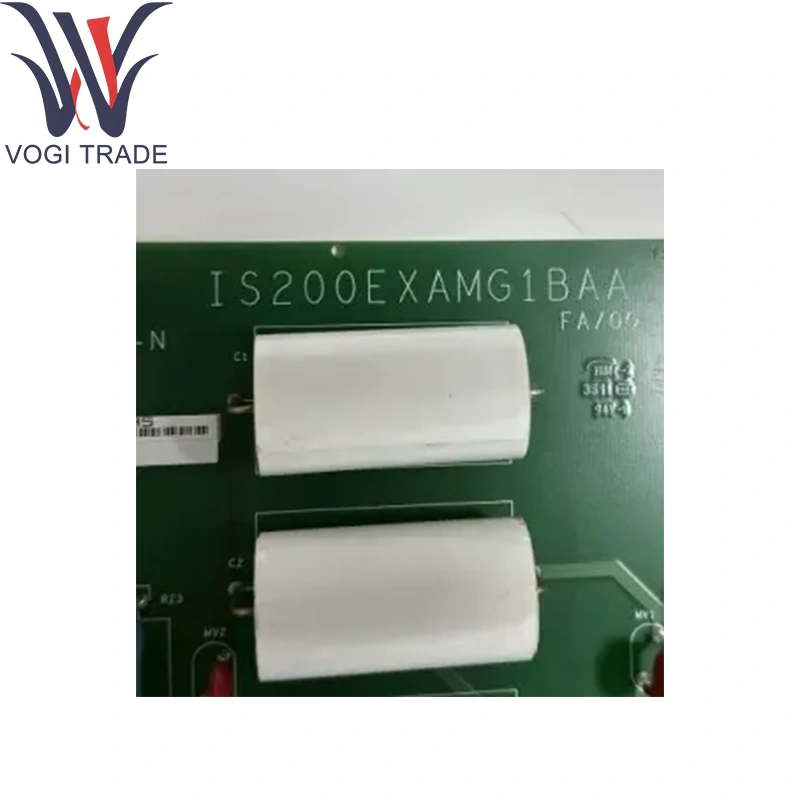

Marchio: GEDescrizione: is200examg1baaCONDIZIONE: nuovo di zeccaCertificato: lettera di garanzia del rapporto di test COOGaranzia: 1 annoInventario QTY: 12Termina di pagamento: t/tPorta di spedizione: ShenzhenGE IS200EXAMG1BAA installato nell'armadio ausiliario EX2100E Eccitazione-controllo, l'IS200Examg1BaA attenua i segnali di campo ad alta tensione e fornisce una forma d'onda di prova controllata per la diagnostica di monitoraggio dell'isolamento e a terra.
Produzione |
Ge |
Numero modello |
Is300exumb1 |
Numero di ordinazione |
Is300exumb1 |
Catalogare |
Segniamo noi |
Descrizione |
GE IS200EXAMG1BAA Modulo di attenuazione dell'eccita |
Paese di origine |
U.S.A. |
Codice HS |
7326909000 |
Dimensione |
228 × 190 × 25 mm |
Peso |
0,39 kg |
Parametri tecnici
Acronimo: esame (modulo di attenuazione dell'eccitatore)
Tipo di segnale: onda quadra a bassa frequenza
Tensione di prova: ± 50 V, corrente limitata
Impedenza di output: rete di attenuazione 50 Ω
Connettori:
J1: bloccaggio a 3 pin per contatto ausiliario del relè
J2: shell D a 9 pin per trasmissione del segnale di test e monitoraggio della corrente di perdita
E1/E2: Connettori di pugnalata per l'accoppiamento alle tensioni del bus di campo
TB1: Terminal da terra per il telaio per scudo a bordo
Jumpers: JP1-JP3 per la selezione di intervalli secondari di potenziale trasformatore
Potenza: 24 V DC @ 1 A Via Backplane Carrier
Condizioni operative: –30 ° C a +65 ° C, fino al 95 % di RH non condensando
Questo modulo è designato GE IS200Examg1Baa.
Funzione del prodotto
GE IS200EXAMG1BAA Condizioni e attenua le tensioni di eccitazione del generatore per la misurazione sicura, iniettando una forma d'onda di test ± 50 V controllata nell'avvolgimento del campo per il rilevamento del guasto a terra. Fornisce un ridimensionamento e un isolamento accurati in modo che il controller EX2100 possa monitorare l'integrità dell'isolamento senza attenuatori esterni o regolazioni del guadagno manuale.
Moduli di supporto core
Modulo di rilevamento del terreno EGDM per rilevamento di perdite da campo
Modulo di alimentazione ad alta tensione che fornisce tensione di eccitazione durante i test
Controller EX2100 per aggregamento di flag diagnostiche e integrazione HMI/allarme
Carrier ausiliario di backplane che fornisce potenza e segnalazione
Componente chiave: GE IS200EXAMG1BAA.
Componenti di estensione
Kit di jumper di riserva (JP1-JP3) per selezione di tensione di campo
Gruppi di cavi del pannello frontale per connettori J1 e J2
Kit da terra per telaio per terminazione dello scudo TB1
Hardware-rack-monte (guide e titoli) per l'installazione di cabinetto ausiliario
Tutti estendono la funzionalità di GE IS200EXAMG1BAA.
Supporto software
Configurazione: configurazione dell'hardware tramite i saltatori; Nessuna configurazione del firmware o del software richiesto
Diagnostica: salute di perdita e di test di test riportato dal controller; Flag "Fault" e "Test-OK" visualizzati negli schermi HMI EX2100
Firmware: non applicabile (hardware di attenuazione passiva)
Documentazione: dettagliato nel manuale del modulo di attenuazione dell'eccitatore e nelle istruzioni del sistema EX2100
Le operazioni si applicano a GE IS200EXAMG1BAA.
