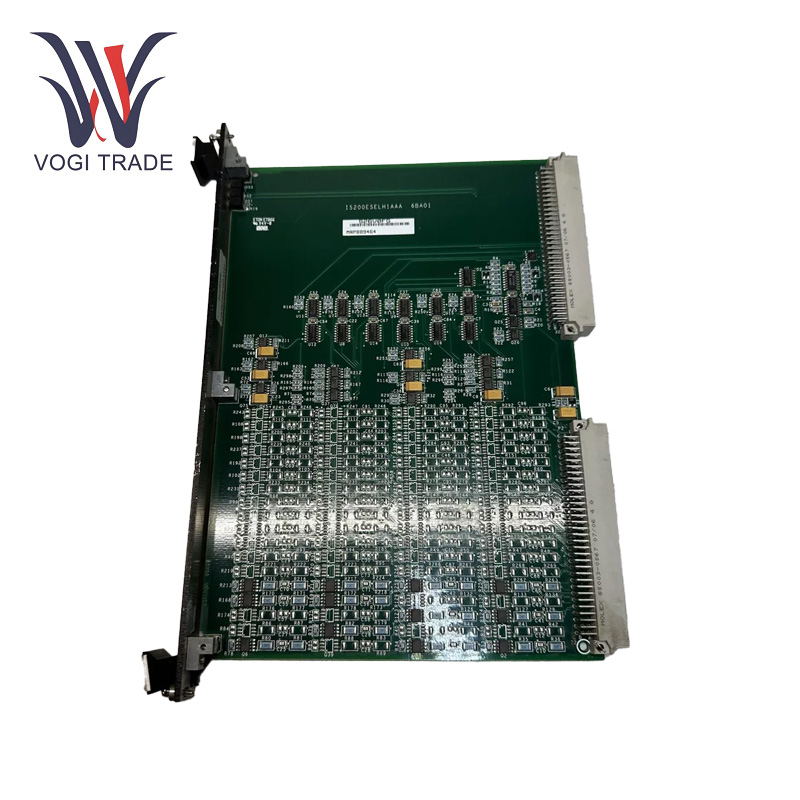

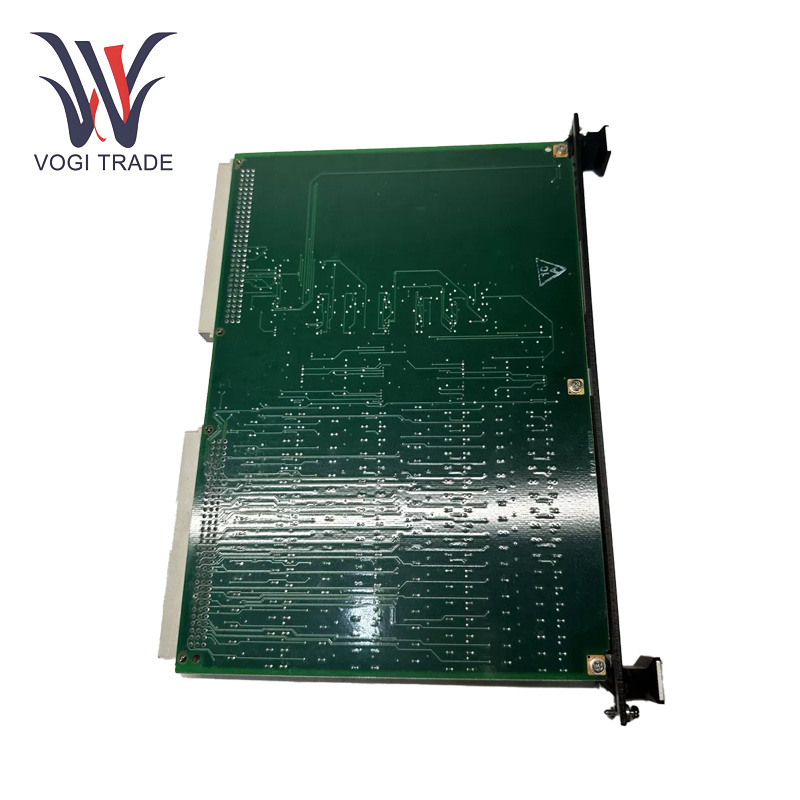

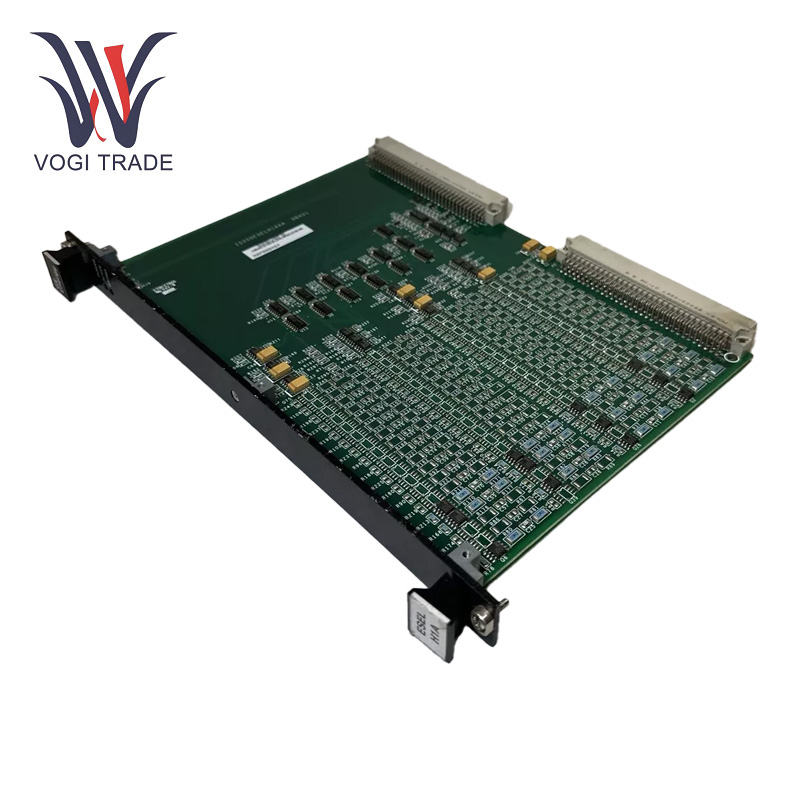

GE IS200eselh1aaa

Alimentazione elettrica- 24 VDC alimentato

Temperatura operativa: Funziona da -40 ° C a +70 ° C.

Temperatura di conservazione: Non degradato da -40 ° C a+85 ° C.

Protezione: Protezione da sovracorrente incorporata, corto circuito e polarità inversa

Consumo energetico: 8 watt di potere.

Caratteristiche del prodotto

Condizionamento del segnale:10 Funzioni chiave di GE IS200eselh1AAA Ciò garantisce che il segnale sia pulito, preciso e senza distorsione.

Conversione del segnale: Il modulo è in grado di gestire segnali di tensione e segnali di corrente e convertirli nel sistema di controllo secondo necessità. Può, ad esempio, prendere un segnale da 4-20 mA dal sensore di pressione e creare un VDC 0-10 che il sistema di controllo può quindi utilizzare.

Filtraggio e amplificazione: GE IS200eselh1AAA esegue il filtraggio del segnale per ridurre al minimo il rumore e l'amplificazione per regolare i livelli del segnale in base ai requisiti di specifica al sistema di controllo.

Diagnostica e rilevamento dei guasti: Il modulo è dotato di diagnostica interna che verifica l'integrità dei segnali di input e il modulo stesso. Possono essere identificate cose come le irregolarità del segnale o i problemi di connessione, per attirare l'attenzione per questo e un'azione rapida è possibile intraprendere.

Funzione di selezione dell'eccitatore: Un selettore di stato principale nel sistema di controllo dell'eccitazione a seconda di diversi fattori tra cui il carico di sistema, la modalità operativa e le priorità preimpostate, definisce quali eccitanti o fonti di alimentazione devono essere avviati. Questo passaggio è cruciale per garantire l'utilizzo della salute e dell'energia del sistema di generazione di energia o di controllo.

La protezione più comune di sovracorrente: Il modulo ha una protezione eccessiva incorporata per evitare di danneggiare il circuito interno a causa dell'eccessiva corrente.

Protezione a corto circuito: GE IS200eselh1AA ha una protezione del corto circuito per prevenire danni in caso di guasti di cablaggio o altri problemi elettrici.

Protezione del parityer Pol inverso: la protezione della polarità inversa impedisce danni all'unità in caso di connessione di alimentazione inversa durante l'installazione.

Installazione

Inserzione dei circuiti: I componenti di solito siedono in una fessura compatibile VME in un armadio di controllo. Sebbene i tecnici debbano essere cauti durante tutto il processo di installazione per garantire che il circuito vaccino facilmente e sia correttamente seduto. Ciò garantisce che la connessione elettrica sia stabilita come i connettori sul sedile del circuito nelle rispettive prese nella fessura.

Connector Connector: I suoi connettori variano dai connettori PIN ad alta densità per la trasmissione dei dati ai connettori di alimentazione. La connessione dei cavi richiede strumenti e seguendo le linee guida dei produttori, altrimenti i pin potrebbero essere danneggiati. Ogni connettore ha una funzione designata e il disallineamento può portare a malfunzionamento.

Montaggio e fissaggio: Il circuito dopo l'inserimento è fissato nella posizione desiderata da viti o clip. Questi supporti sono intenzionalmente progettati per applicare una pressione uniforme sullo schermo e tendono a non liberarsi poiché sono vibrati nel tempo. È inoltre necessario eseguire un'ispezione dell'installazione per assicurarsi che il circuito sia a filo con l'armadio e che tutti i dispositivi di fissaggio siano stretti dopo l'installazione.

Gamma di applicazioni

Utilizzo nella generazione di energia: GE IS200eselh1AAA è il carburante più comunemente usato nelle centrali a base di turbina a gas e turbina a vapore. In una configurazione del generatore di turbine, l'IC fa parte di un sistema di controllo integrato che include anche schede per eccitazioni della turbina, monitoraggio delle prestazioni idrauliche e altri processi, coordinando l'eccitazione del generatore, nonché l'effettore di altre proprietà necessarie per la turbina per operare in modo stabile ed efficiente.

Automazione industriale: Utilizzato per controllare i macchinari automatizzati negli impianti di produzione. GE IS200eselh1AAA può essere utilizzato per il controllo di bracci robotici, trasportatori o qualsiasi altro tipo di attrezzatura che richiede controllo e coordinamento fine. L'ottimizzazione della selezione della potenza e del routing del segnale attraverso queste idee porta a miglioramenti della produttività e una maggiore qualità del prodotto.

Sistemi di energia rinnovabile: GE IS200eselh1AAA può essere applicato al controllo delle componenti di eccitazione e di conversione di potenza in alcune turbine eoliche e installazioni di generazione di energia solare. Poiché i sistemi di energia rinnovabile stanno diventando più sofisticati, la sua capacità di gestire numerosi segnali e prendere decisioni intelligenti potrebbe essere una risorsa importante.
