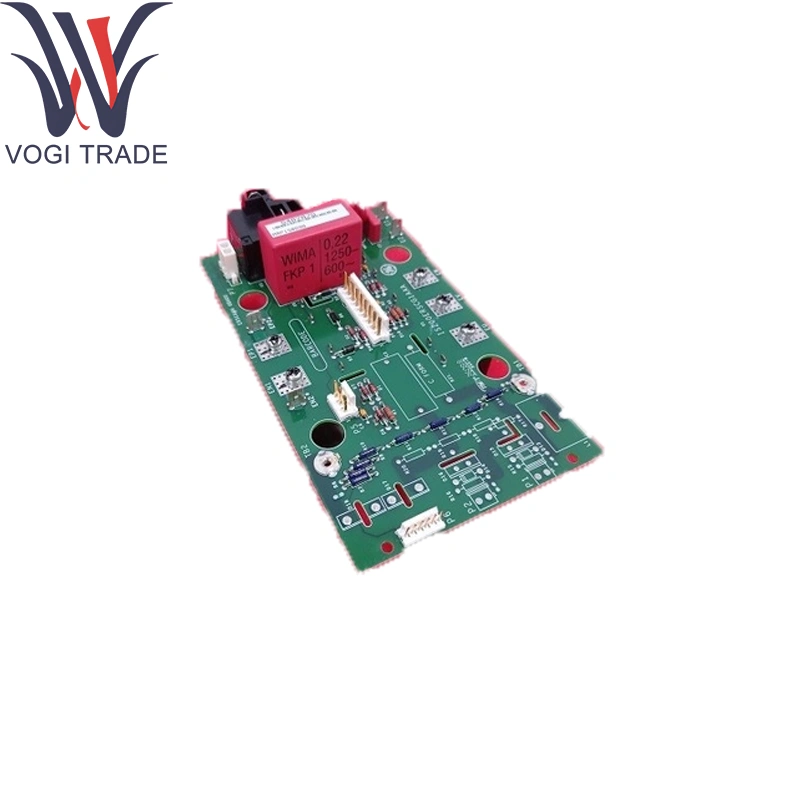

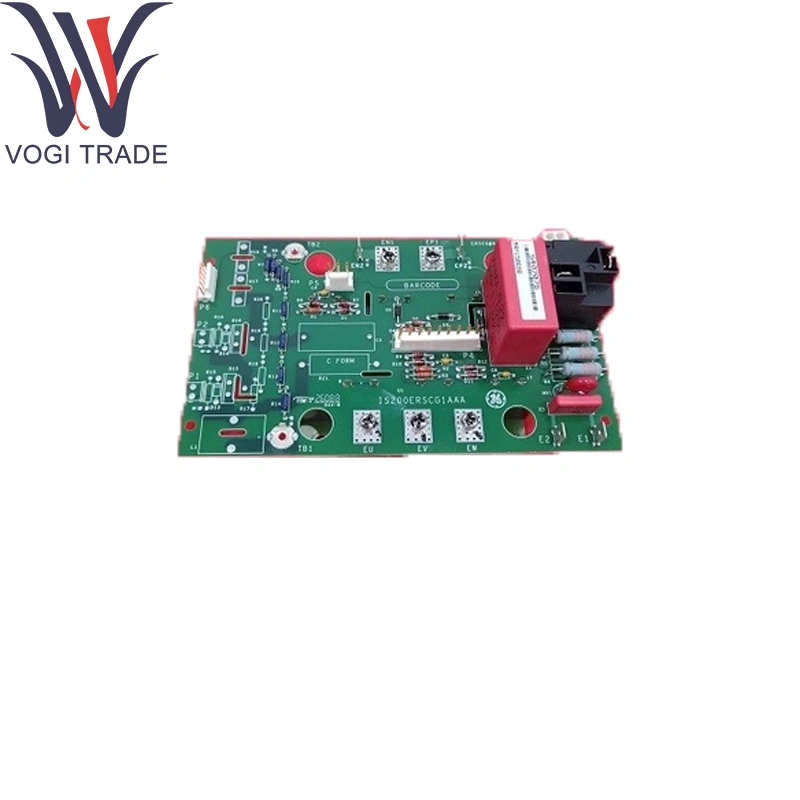

GE è IS200SCG1AAA

Parametri tecnici

Valutazione della sicurezza: SIL 3 per IEC 61508; Certificato per loop di sicurezza YSIL. GE IS200ERSCG1AAA fornisce porte Ethernet: RJ-45 ridondante 2 × 10/100Base-T (Auto-MDIX).

Interfaccia backplane: connettori a doppio pin al vettore di sicurezza-i/o.

Capacità I/O: fino a 16 circuiti remoti discreti-sicurezza. Fino a 8 circuiti di uscita a sicurezza remota (contatto a secco). Ciò definisce la capacità del canale sicuro gestita da GE IS200ERSCG1AAA.

Protocollo: ionet proprietario di sicurezza su Ethernet (ridondanza ciclica a fette di tempo).

Isolamento: 2 kV rinforzati tra porte Ethernet e circuiti I/O.

Memoria e CPU: Fram da 64 MB per registrazione di stato-solido-stato. Flash da 32 MB per firmware/configurazione.

Potenza: 24 V CC tramite backplane di sicurezza-i/o, 1.2 a max.

Ambiente: temperatura operativa: –30 ° C a +65 ° C. Temp di stoccaggio: –40 ° C a +85 ° C. Umidità: fino al 95 % di RH, non condensando.

Funzione del prodotto

GE IS200ERSCG1AA gestisce il tunneling di sicurezza: incapsula i dati I/O di sicurezza remoti in cornici Ethernet cicliche sincronizzate a tempo con controlli di integrità end-to-end e soglie di fallimento supervisionato.

Consegna deterministica: garantisce latenze di aggiornamento I/O <2ms con cane da guardia integrato e supervisione del battito cardiaco.

Espansione I/O remota: consente il montaggio sul campo di I/O di sicurezza, fino a 100 m dal cabinet principale utilizzando il cablaggio Ethernet standard, riducendo la complessità del cablaggio della giunzione. Questa capacità remota è abilitata dal gateway GE IS200ERSCG1AAA.

Moduli di supporto core

Sicurezza-I/O CORRIER: IS42XYSICAH1B fornendo connessioni di potenza e backplane per i loop YSIL. Questa operatore si interfaccia direttamente con il modulo GE IS200ERSCG1AAA.

Controller di sicurezza core: IS220YS1B Hosting Logica di spegnimento centrale e diagnostica.

Schede terminali: moduli terminali locali discreti-input/uscita (IS200STCIH2A, IS400TRYS1B) in rack remoti.

Componenti di estensione

Blocchi di morsetti collegabili: blocchi di mobile a vite chiave per i circuiti di input e uscita sicuri.

Kit di montaggio a goccia e pannello: clip dell'adattatore e staffe per l'installazione del rack.

Accessori di schermatura: morsetti per scudi via cavo e nuclei di ferrite per mantenere l'integrità del segnale nelle corse a lungo raggio.

Moduli Fram di riserva: moduli di registrazione rimovibili per l'analisi degli eventi di sicurezza offline. La sostituzione del modulo Fram garantisce l'acquisizione dei dati continua per la GE IS200ERSCG1AAA.

Supporto software

Configurazione: mappatura del loop di sicurezza, assegnazione di rete di rete e parametri del battito cardiaco impostati tramite Wizard GE Toolboxst ™ Safety-I/O.

Diagnostica e monitoraggio: contatori di guasti per canale, registri di latenza e indicatori di collegamento-salute accessibili tramite tag di sicurezza HMI e OPC-DA. La diagnostica completa monitora la salute e le prestazioni della GE IS200ERSCG1AAA. Routine di test automatica di iniezione di errori per la verifica del ciclo periodico.

Gestione del firmware: aggiornamenti del firmware sicuri forniti tramite Toolboxst ™ con CRC e convalida della firma digitale.

Documentazione: dettagliato nel manuale del gateway di sicurezza I/O Ethernet VIE VIE e nella Guida di installazione della sicurezza YSIL-I/O.
