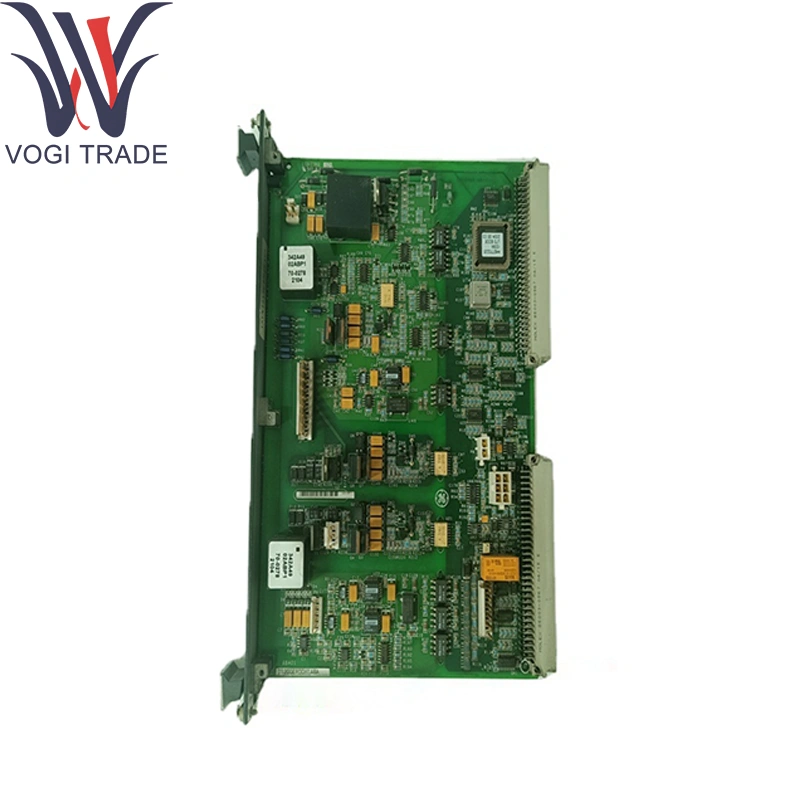

GE IS200ERDDH1ABA

Parametri tecnici

Valutazione della sicurezza: SIL 3 per IEC 61508; Certificato per loop di sicurezza YSIL.

Porte Ethernet:

RJ-45 ridondante 2 × 10/100base-T (Auto-MDIX)

Interfaccia backplane: connettori a doppio pin al corriere di sicurezza-i/o

Capacità I/O:

Fino a 16 circuiti remoti discreti-sicurezza

Fino a 8 circuiti a distanza di sicurezza a distanza (contatto a secco)

Protocollo: ionet proprietario di sicurezza su Ethernet (ridondanza ciclica a fette di tempo). GE IS200ERDDH1ABA

Isolamento: 2 kV rinforzato tra porte Ethernet e circuiti I/O

Memoria e CPU:

Fram da 64 MB per registrazione di stato-solido-stato

Flash da 32 MB per firmware/configurazione

Potenza: 24 V CC tramite backplane di sicurezza-i/o, 1.2 a max

Ambientale:

TEMP operativa: –30 ° C a +65 ° C

Temp di stoccaggio: –40 ° C a +85 ° C

Umidità: fino al 95 % di RH, non condensando

Funzione del prodotto

Tunneling di sicurezza: incapsula i dati I/O di sicurezza remoti in frame Ethernet ciclici sincronizzati a tempo con controlli di integrità end-to-end e soglie di fallimento supervisionato.

Consegna deterministica: garantisce latenze di aggiornamento I/O <2 ms con cane da guardia integrato e supervisione del battito cardiaco GE IS200ERDDH1ABA

Espansione I/O remota: consente il montaggio sul campo di I/O di sicurezza, fino a 100 m dal cabinet principale utilizzando il cablaggio Ethernet standard, riducendo la complessità del cablaggio della giunzione.

Moduli di supporto core

Sicurezza-i/o vettore: IS42XYSICAH1B fornendo connessioni di potenza e backplane per i loop YSIL GE IS200ERDDH1ABA

Controller di sicurezza core: IS220YS1B Hosting Central Shutdown Logic and Diagnostics

Schede terminali: moduli terminali di input/uscita discreti locali (IS200STCIH2A, IS400TRYS1B) in rack remoti

Componenti di estensione

Blocchi di morsetti taggabili: blocchi a viti a vite chiave per i circuiti di input e uscita sicuri

Kit di montaggio a goccia e pannello: clip e staffe dell'adattatore per l'installazione di rack remoto

Accessori di schermatura: morsetti per scudi via cavo e core di ferrite per mantenere l'integrità del segnale nelle corse a lungo raggio

Moduli Fram di riserva: moduli di registrazione rimovibili per analisi di evento di sicurezza offline GE IS200ERDDH1ABA

Supporto software

Configurazione: mappatura del loop di sicurezza, assegnazione di rete di rete e parametri del battito cardiaco Impostato tramite Wizard GE Toolboxst ™ Safety-I/O

Diagnostica e monitoraggio:

Contatori di guasti per canale, registri di latenza e indicatori di collegamento-salute accessibili tramite tag di sicurezza HMI e OPC-DA GE IS200ERDDH1ABA

Routine di test automatica di iniezione di errori per la verifica del ciclo periodico

Gestione del firmware: aggiornamenti del firmware sicuri consegnati tramite Toolboxst ™ con CRC e convalida della firma digitale

Documentazione: dettagliato nel manuale del gateway di sicurezza I/O Ethernet VIE VIE e nella Guida di installazione della sicurezza YSIL-I/O.
