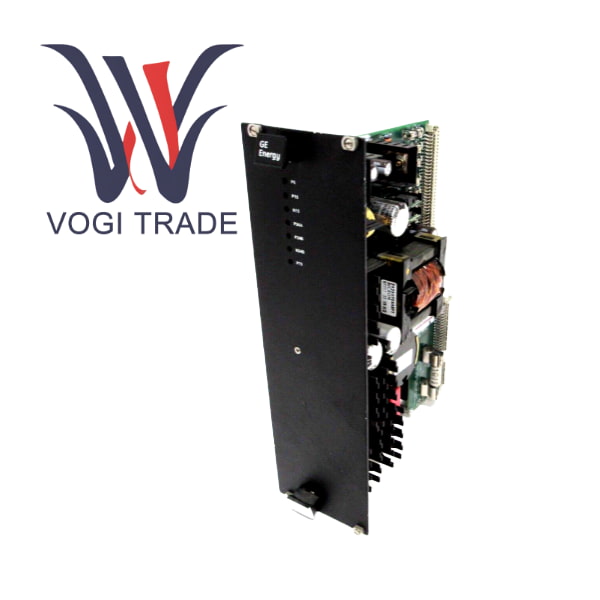

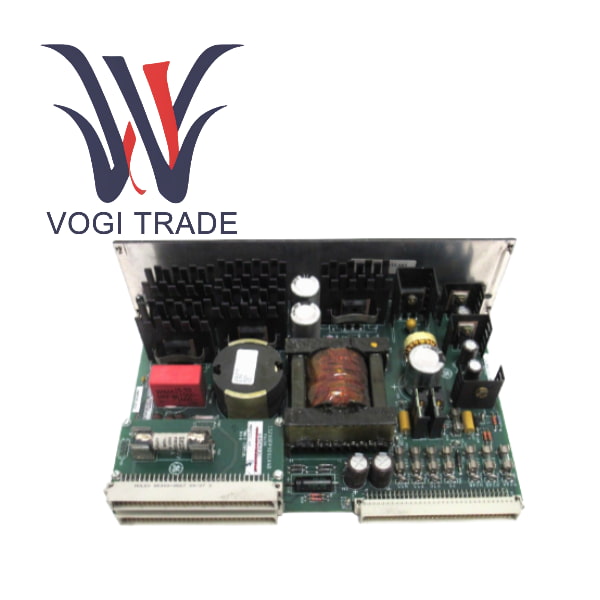

GE IS200EPSMG2AED

GE IS200EPSMG2AED è un modulo diagnostico e di monitoraggio della rete dedicato progettato da General Electric per le sue turbine avanzate Mark VIe e Mark VIeS e i sistemi di controllo di processo. Il suo nome ufficiale è "Ethernet Pack Status Monitor". Questo modulo non è un modulo I/O o di elaborazione dati convenzionale; piuttosto, come sentinella cruciale della salute della rete nell'intera architettura I/O distribuita Mark VIe. La funzione principale di IS200EPSMG2AED è monitorare in modo continuo e indipendente lo stato dei collegamenti di comunicazione Ethernet tra tutti i moduli processore I/O e i controller all'interno del pacchetto I/O locale. Rilevando in tempo reale il segnale heartbeat di ciascun modulo I/O o l'attività dei pacchetti di dati, l'EPSM è in grado di identificare immediatamente i problemi in caso di errore di comunicazione ed emettere un segnale di allarme a livello hardware attraverso i contatti di uscita relè. Questo segnale può essere collegato direttamente al sistema di allarme principale o a un controller di livello superiore, garantendo che, anche se il software di livello superiore è completamente inefficace, il modulo possa notificare tempestivamente all'operatore che si è verificata una grave interruzione della comunicazione nel pacchetto I/O, garantendo così l'elevata disponibilità e le caratteristiche di sicurezza contro i guasti del sistema.

Aggiornamenti di prodotto e sviluppo tecnologico

Agli albori, i sistemi DCS/PLC facevano molto affidamento sulla diagnostica software. Una volta che il controllore si è guastato, gli "occhi" dell'intero sistema sono diventati ciechi.

L'era Mark VIe ha introdotto la scheda EPSM, che ha rappresentato un passo avanti significativo nella filosofia ingegneristica e ha incarnato il concetto di sicurezza di "hardware come backup". Questo progetto ha avuto molto successo durante l'intero ciclo di vita del sistema Mark VIe.

Attuale e futuro

Le funzioni principali dell'EPSM continuano nel sistema Mark VIeS e potrebbero addirittura essere rafforzate.

Nelle versioni future, la funzionalità potrebbe essere integrata mantenendo l'indipendenza dell'hardware, aggiungendo una semplice interfaccia Ethernet per riportare informazioni diagnostiche più dettagliate al sistema superiore, ma la sua funzione principale di allarme con contatto pulito esisterà sempre come mezzo di backup più affidabile.

Essendo un puro monitor hardware, l'EPSM stesso non presenta quasi alcun rischio di sicurezza informatica, il che rappresenta un enorme vantaggio nell'ambiente OT di oggi.

Guida all'installazione

Determinare quali pacchetti I/O locali chiave richiedono le schede EPSM. Di solito, dovrebbero essere installati tutti i pacchetti I/O utilizzati per la protezione di sicurezza e i circuiti di controllo principali.

Inserire IS200EPSMG2AED in qualsiasi slot I/O disponibile del pacchetto I/O locale.

Fissarlo saldamente con le viti.

Collegare il cablaggio dell'uscita allarme al terminale comune della scheda EPSM, collegando l'alimentazione del sistema di allarme principale di fabbrica.

Collegare il filo di ingresso allarme al contatto normalmente chiuso della scheda EPSM.

Si noti che il cablaggio deve essere solido e chiaramente contrassegnato.

Accensione e verifica

Accendere il pacchetto I/O.

Verificare lo stato normale osservando che il LED verde OK della scheda EPSM deve essere costantemente acceso e il LED rosso FAULT deve essere spento. A questo punto, misura il contatto NC con un multimetro e dovrebbe essere aperto.

Test di simulazione dei guasti Nelle condizioni in cui la sicurezza è consentita, è possibile rimuovere qualsiasi modulo I/O dal pacchetto I/O.

Risultato atteso Il LED rosso FAULT della scheda EPSM dovrebbe accendersi immediatamente e il contatto NC dovrebbe chiudersi, attivando l'allarme corrispondente sul pannello di allarme principale.

Test di ripristino Reinserire il modulo rimosso nel sistema e il sistema dovrebbe tornare alla normalità. L'allarme dovrebbe resettarsi.

Consigli sui prodotti correlati

Hardware complementare

La scheda Mark VIe Local I/O Pack EPSM deve essere installata in questo tipo di chassis

Il modulo di distribuzione dell'alimentazione principale IS200JPDHG1 fornisce alimentazione al pacchetto I/O

Oggetti monitorati

Il modulo di ingresso analogico IS200VAICH1A

Il modulo di ingresso vibrazioni IS200VVIBH1A

Il modulo di ingresso RTD IS200PRTDH1A

Apparecchiature per la ricezione degli allarmi

Il pannello di allarme principale di fabbrica

Schede di ingresso digitale di controllori DCS/PLC di livello superiore
