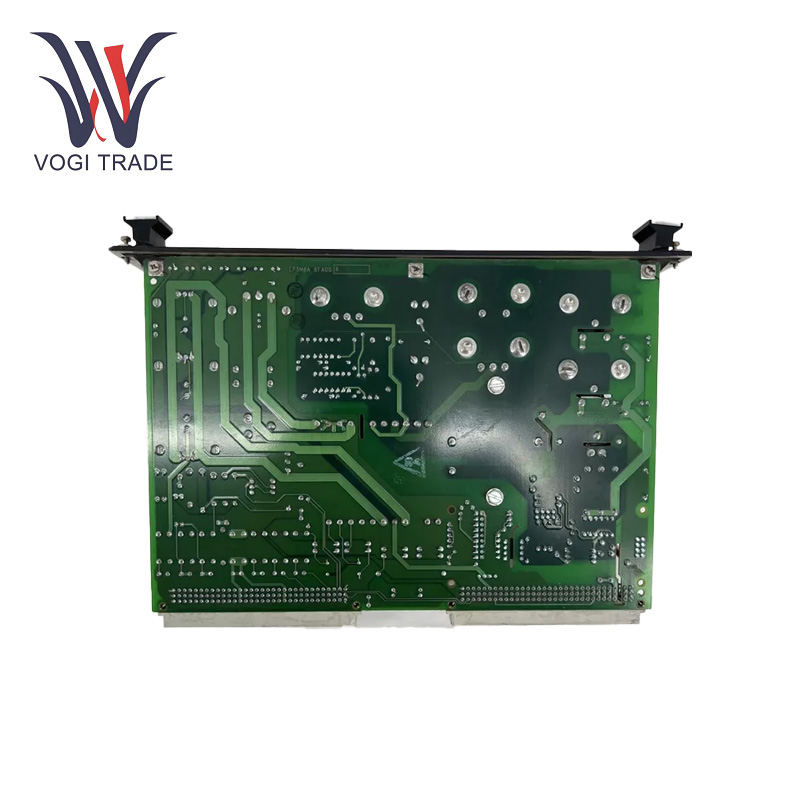

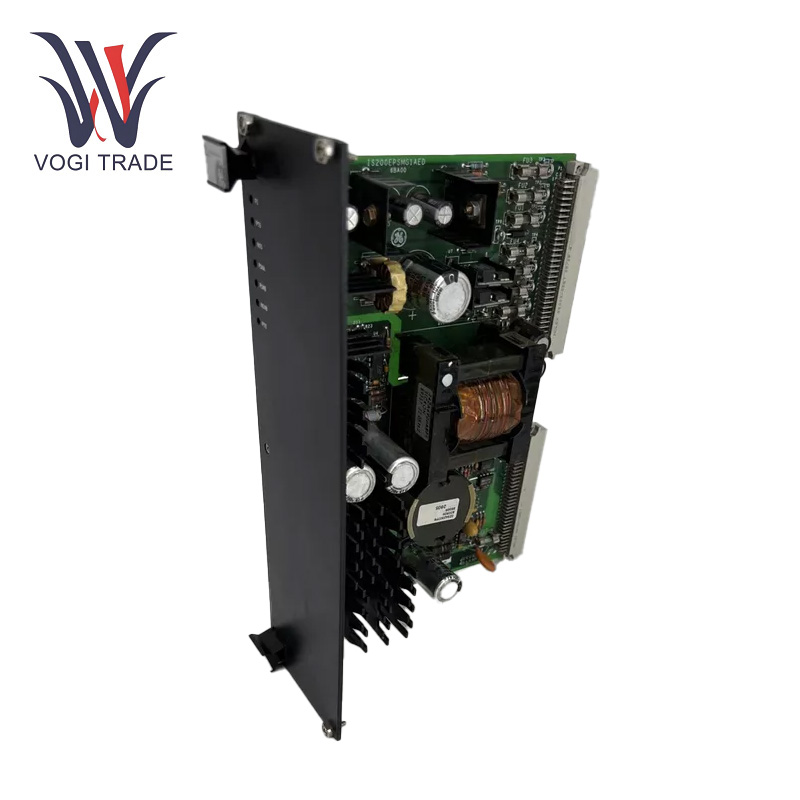

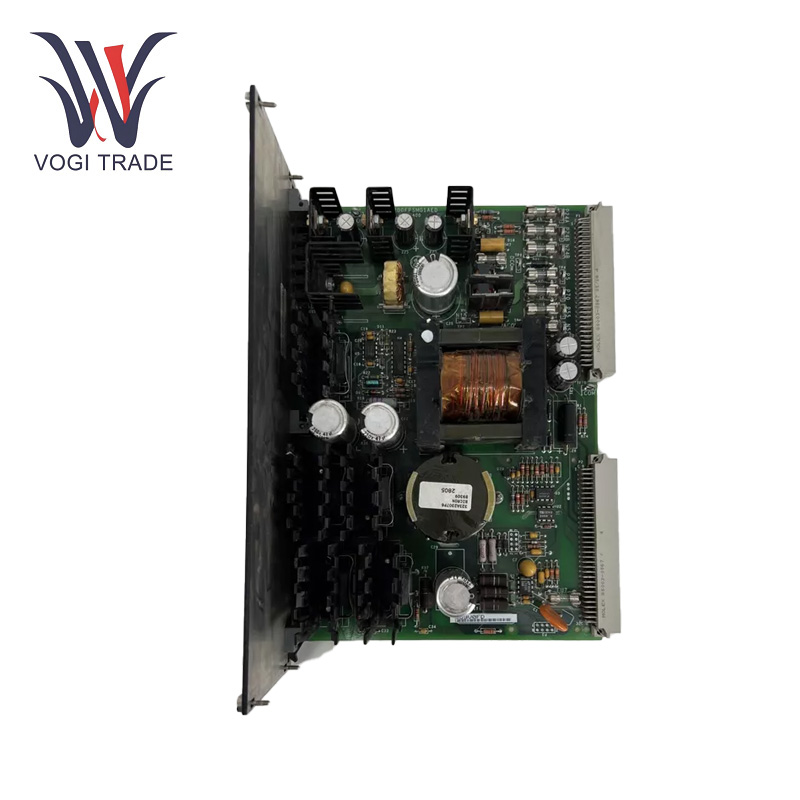

GE IS200EPSMG1AED

Parametri Operativi

Tensione in ingresso:125 V CC.

Alimentazione elettrica:65 W a 5 V CC, 15 V CC, 24 V CC m.

Corrente di uscita:5A.

Capacità di potenza:200W.

Efficienza:90%.

Temperatura operativa:Da -20 ℃ a 60 ℃.

STGAMMA DI TEMPERATURE TEMPORALI:— da 40° C a + 85° C.

Resistenza all'umidità:5% – 95% UR.

Caratteristica del prodotto

Ampia compatibilità di controllo:GE IS200EPSMG1AED Compatibile con una varietà di sistemi di controllo e software. Ciò significa che gli utenti possono facilmente incorporare il modulo Orange Pi in una gamma di configurazioni esistenti e possono facilmente estendere la configurazione esistente senza preoccuparsi di importanti problemi di compatibilità.

Alta - Efficienza e Risparmio Energetico:Tecnologia, alta efficienza, basso consumo energetico. Ciò gli consente di svolgere il proprio lavoro di conversione energetica con un minor consumo di energia, una necessità in un mondo in cui il risparmio energetico e il rispetto dell'ambiente stanno diventando sempre più importanti.

Alimentazione esterna:Può fornire alimentazione a moduli esterni. Fornisce alimentazione a moduli come il modulo Crowbar, EDCF, EGDM e moduli di diseccitazione EDEX con 24 V CC. Fornisce inoltre 70 V CC per i moduli ECTB ed EXTB.

Installazione

Installazione sul backplane:Inizialmente, posizionare il modulo GE IS200EPSMG1AED nel rispettivo slot del backplane tipo EPBP. Quindi inserire il modulo con attenzione per assicurarsi che la connessione sia sicura. È necessario un buon adattamento per un buon contatto elettrico e meccanico. Allineare i connettori del modulo esattamente con le interfacce del backplane. Queste connessioni devono essere fissate saldamente per evitare di causare allentamenti, che potrebbero interrompere il segnale o il flusso di potenza.

Risoluzione dei problemi

Nessuna tensione di uscita:Innanzitutto verificare se la tensione di ingresso inviata dalla scheda pertinente è normale. Passaggio 1 - Controllare il voltmetro sul terminale di ingresso. Controllare il circuito interno del modulo. Se la tensione di ingresso è 125 V CC. - È necessario ispezionare alcuni componenti, come trasformatori e fusibili, e verificare se sono danneggiati.

La tensione di uscita è anomala:Controllare innanzitutto il carico collegato al terminale di uscita se la tensione di uscita è anomala. Potrebbe essersi verificato un cortocircuito o un sovraccarico del carico. Quindi, verificare la sezione tensione-regolazione del modulo. Qui i transistor e la parte ICE di questo circuito sono guasti.

LED RISOLUZIONE anomalo:Se le spie LED sul pannello anteriore indicano uno stato anomalo, fare riferimento al manuale del modulo per verificare quale sia un'indicazione anomala. Un'altra causa potrebbe essere un guasto del circuito o il guasto di uno o più componenti a causa di errate configurazioni.

Campo di applicazione

Impianti eolici:GE IS200EPSMG1AED viene utilizzato per fornire energia ai sistemi di eccitazione dei generatori eolici nei sistemi di generazione di energia eolica. A causa dell'imprevedibilità dell'energia eolica, GE IS200EPSMG1AED fornisce energia stabile per garantire il funzionamento stabile della rete eolica e aiuta a integrare l'elettricità prodotta dal vento nell'intera rete elettrica.

industrie metallurgiche e chimiche:utilizzando il modulo per fornire elettricità al sistema di eccitazione del generatore della sottostazione industriale. In tal modo, garantisce la stabilizzazione della rete elettrica industriale, che è parte integrante del funzionamento ininterrotto dei processi industriali che richiedono una fornitura di energia costante e indispensabile.

Applicazioni del modulo:GE IS200EPSMG1AED può essere integrato nei sistemi di rete elettrica. Lì serve a mantenere una potenza costante alla maggior parte degli apparecchi collegati alla rete, in modo da migliorare la stabilità generale e l'affidabilità della rete elettrica. Ciò è particolarmente vero per preservare l’integrità della fornitura elettrica in vari segmenti regionali e di utenti.
