GEIS200EPSMG1A

Parametri Operativi

Tensione in ingresso:125 V CC.

Uscitat Voltaggio:5 V CC, 15 V CC, 24 V CC e 70 V CC.

Tipo di componenti:trasformatore, induttore, condensatore, transistor,  resistore, circuito integrato, fusibile,

Quantità LED:7.

Quantità di fusibili:9.

Quantità di connettori: 2.

Condensatore Butai Tipo:Condensatore elettrolitico assiale e ad alta tensione.

Tipo di resistenza:resistenze a film metallico; resistori compositi al carbonio}.

Quantità extra di radiatori:4.

Bobina dell'induttore:L2 è una piccola bobina induttanza.

Caratteristica del prodotto

Fornisce un'alimentazione stabile:Fornisce un'alimentazione stabile e precisa per il dispositivo di eccitazione per garantire un funzionamento stabile dei generatori e l'affidabilità dei sistemi di eccitazione.

Protezione Integrata:Dispone di funzioni di protezione da sovratensione, sovracorrente e altre funzioni per proteggere il circuito di alimentazione e le apparecchiature associate per un'elevata sicurezza e affidabilità.

Pannello frontale che mostra:7 Le luci LED sul pannello frontale possono mostrare visivamente lo stato di funzionamento del modulo.

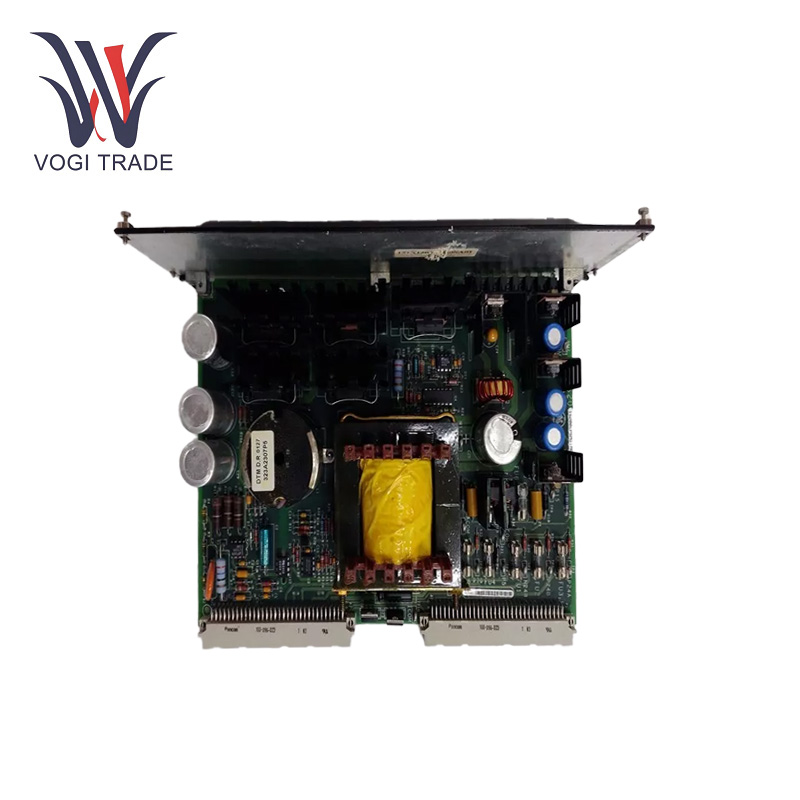

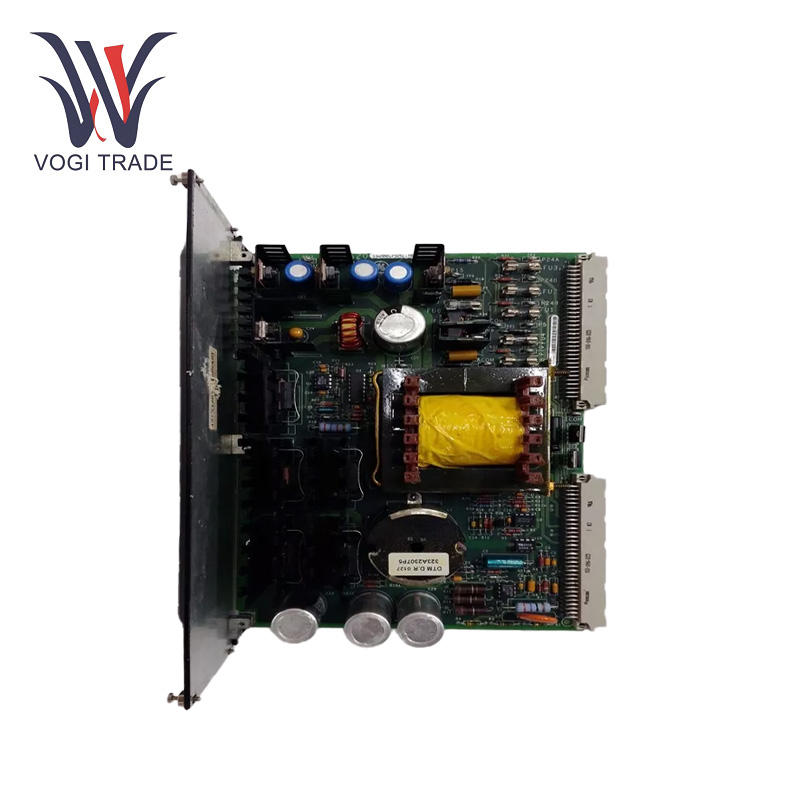

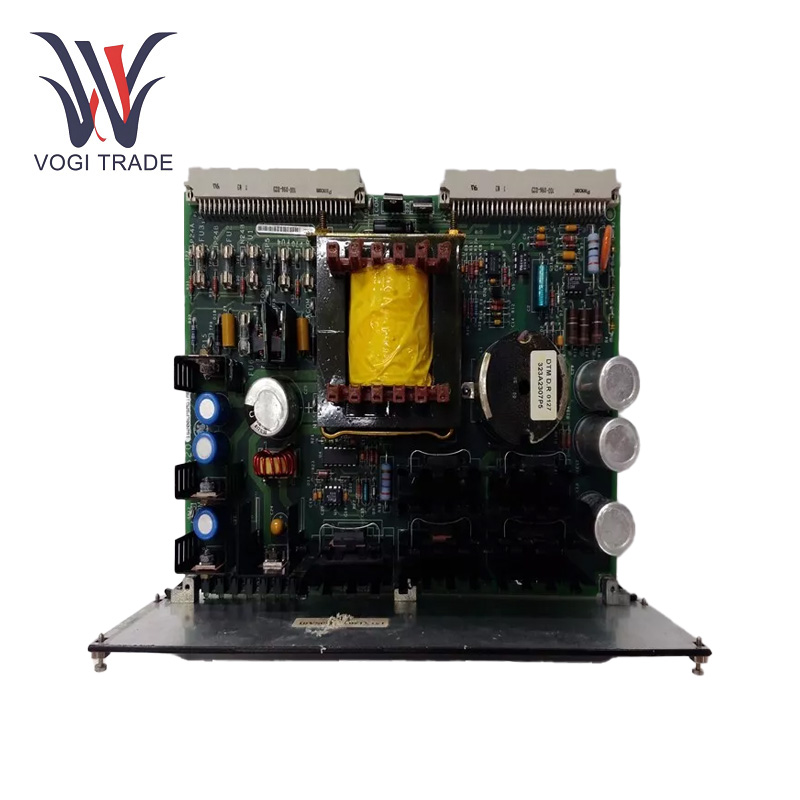

Varietà di elementi:GE IS200EPSMG1A comprende trasformatori, induttori bionici, alcune bobine di induttori, transistor con dissipatori di calore, condensatori elettrolitici assiali e ad alta tensione, condensatori a disco, resistori a film metallico, resistori compositi in carbonio, circuiti integrati, fusibili e punti di test TP.

Installazione

Per installare GE IS200EPSMG1A in un backplane EPBP, allineare il modulo allo slot appropriato e spingerlo finché i due non sono saldamente collegati. Assicurarsi di collegare correttamente i connettori sul modulo alle interfacce appropriate sul suo backplane. Stringere i collegamenti per garantire una buona trasmissione del segnale e della potenza.

Risoluzione dei problemi

Surriscaldamento:Se GE IS200EPSMG1A si surriscalda, verificare se l'ambiente di dissipazione del calore è buono. Mantenere una distanza adeguata dal modulo per garantire il flusso d'aria. Assicurarsi che la ventola di raffreddamento sia funzionante. Inoltre, sperimentare o identificare un cortocircuito o una sovracorrente nel circuito che potrebbe generare calore eccessivo.

Tensione di uscita anomala:In questo passaggio iniziale, è necessario controllare il carico prima collegato al terminale di uscita per scoprire se c'è un cortocircuito o un sovraccarico, se non si riscontrano anomalie nel carico collegato, è possibile verificare che la tensione di uscita non corrisponda a nessuna impostare il valore. Quindi, misurare il circuito di regolazione della tensione nel modulo, ad esempio transistor, circuiti integrati.

Campo di applicazione

Centrali idroelettriche:GE IS200EPSMG1A è adatto anche per centrali idroelettriche, in modo che il sistema di eccitazione dell'idrogeneratore possa ottenere supporto energetico in tempo reale e garantire che le apparecchiature di generazione di energia funzionino normalmente.

Potere industriale:Potrebbe essere utilizzato in alcuni grandi sistemi di alimentazione industriale, principalmente processi metallurgici e processi chimici, ma può anche fornire energia ai sistemi di eccitazione dei generatori delle sottostazioni industriali, al fine di garantire il funzionamento stabile della rete elettrica industriale.
