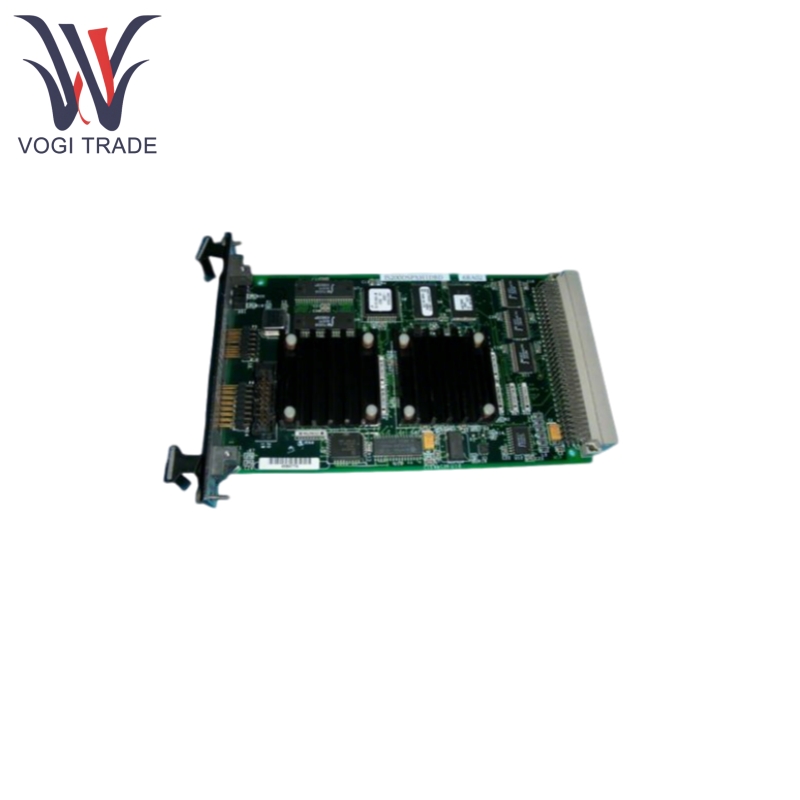

GE IS200DSPXH1DBD

Caratteristiche del prodotto

GE IS200DSPXH1DBD può essere dotato di un potente processore di segnale digitale dedicato che fornisce potenza di calcolo a punta mobile e velocità di clock elevate.

La sua funzione di base è quella di acquisire, condizionare e analizzare i segnali da sensori di vibrazione come accelerometri, sensori di velocità, sensori di corrente di parassiti.

GE IS200DSPXH1DBD esegue trasformazioni di Fourier veloci (FFT) per convertire i segnali di vibrazione del dominio del tempo in segnali di dominio di frequenza per identificare le frequenze caratteristiche (ad esempio squilibrio del rotore, disallineamento, cuscinetti, frequenze di passaggio della lama, ecc.).

GE IS200DSPXH1DBD abilita la logica di protezione delle vibrazioni (ad es. Confronto di set point, allarmi, viaggi) e in genere soddisfa i requisiti di standard come API 670. È possibile elaborare più canali di segnali di vibrazione.

GE IS200DSPXH1DBD può elaborare i segnali di riferimento RPM (keyphasor) per campionamento sincronizzato, monitoraggio degli ordini e misurazione di fase. Supporta elevate velocità di campionamento per catturare accuratamente forme d'onda di vibrazione.

Comunica con un controller host (ad es. IS200erBH) in un rack Mark VI tramite il bus VME64 o VME32 per ricevere comandi, configurare i parametri e caricare i risultati di elaborazione/stato di allarme.

GE IS200DSPXH1DBD contiene RAM (per l'elaborazione dei dati) e ROM/Flash (per l'archiviazione del firmware/programma). Ha indicatori LED per mostrare lo stato di potenza, lo stato dell'operazione, lo stato degli errori e lo stato di comunicazione.

GE IS200DSPXH1DBD può ricevere segnali del sensore di vibrazione e segnali di keyphasor tramite connettori ad alta densità di bordo (ad es. D-Sub o tipo DIN).

Prodotto usando il principio

GE IS200DSPXH1DBD Gli ingressi del segnale sono segnali da sensori di vibrazione montati sulla turbomachineria, nonché il segnale di riferimento RPM Keyphasor, che sono collegati tramite cavi dedicati ai connettori I/O sulla parte anteriore della scheda.

GE IS200DSPXH1DBD Il condizionamento del segnale è il circuito anteriore analogico di bordo che condiziona i segnali di ingresso deboli, incluso il filtraggio (anti-aliasing), l'amplificazione/attenuazione (regolazione del guadagno) e l'eccitazione del sensore IEPE (se applicabile). Il segnale analogico condizionato viene convertito in un segnale digitale da un convertitore analogico a digitale ad alta velocità ad alta risoluzione (ADC).

Il segnale digitale GE IS200DSPXH1DBD viene alimentato al nucleo DSP di bordo, che esegue gli algoritmi core dell'analisi FFT del segnale di vibrazione e il calcolo dello spettro di frequenza (ampiezza, fase). Il segnale keyphasor viene elaborato per calcolare la velocità di rotazione e l'angolo di fase per il campionamento sincronizzato (analisi dell'ordine).

Calcola i valori di vibrazione complessivi (picco, RMS, PK-PK), ampiezze, fasi specifiche della banda, fasi e confronti con i setpoint di allarme dell'utente e di viaggio. Possono essere eseguiti altri algoritmi diagnostici avanzati.

I risultati dell'elaborazione DSP (dati di spettro, stato di allarme, stato di viaggio, valori di processo, ecc.) Vengono trasmessi sul bus VME per un controller principale (ad es. IS200erBH) nel rack Mark VI.

Il controller host interagisce ed è responsabile della configurazione dei parametri della scheda DSPX (velocità di campionamento, guadagno, setpoint di allarme, impostazioni del filtro, ecc.). Ricevi dati elaborati e informazioni sullo stato dalla scheda DSPX. Integra dati di vibrazione, allarmi e registri degli eventi in tutto il sistema HMI/controllo Mark VI (ad es. Cimplicity, Toolboxst) per la revisione e la diagnostica dell'operatore.

Parametro del prodotto

Il seguente dettaglio è GE IS200DSPXH1DBD Digital Segnali di controllo del segnale di controllo

In genere supporta 8 o più canali di segnale di vibrazione/processo (ad es. 8 vibrazioni + 2phasor keyfasor)

Accetta i segnali di tensione da Accelerometri IEPE, sensori di velocità, preamplificatori della sonda della corrente eleva

ADC ad alta risoluzione (in genere 16 bit o superiore)

Alta velocità di campionamento, fino a decine di kHz o più, a seconda della configurazione e del numero di canali

Guadagno programmabile per ospitare diverse sensibilità del sensore (ad es. ± 1V, ± 5 V, ± 10 V)

In genere 1-2 canali per riferimento RPM/fase (accetta impulsi TTL/24V)

Interfaccia principale: bus VME64/VME32 (connettore P1/J1)

Tensione: +5VDC (rete), ± 12VDC o ± 15 VDC (possono essere utilizzati per l'eccitazione anteriore anteriore o l'eccitazione del sensore)

Consumo energetico: in genere nell'intervallo da 15W a 30W

Temperatura operativa: standard industriale, in genere da 0 ° C a +60 ° C (da 32 ° F a 140 ° F) o più largo

Temperatura di conservazione: in genere -40 ° C a +85 ° C (-40 ° F a 185 ° F)

Umidità: soddisfa i requisiti ambientali industriali (ad esempio, dal 5% al 95% non condensando)

Valutazione della protezione: progettato per l'installazione in un contenitore Mark VI, fornendo IP20 o protezione equivalente
