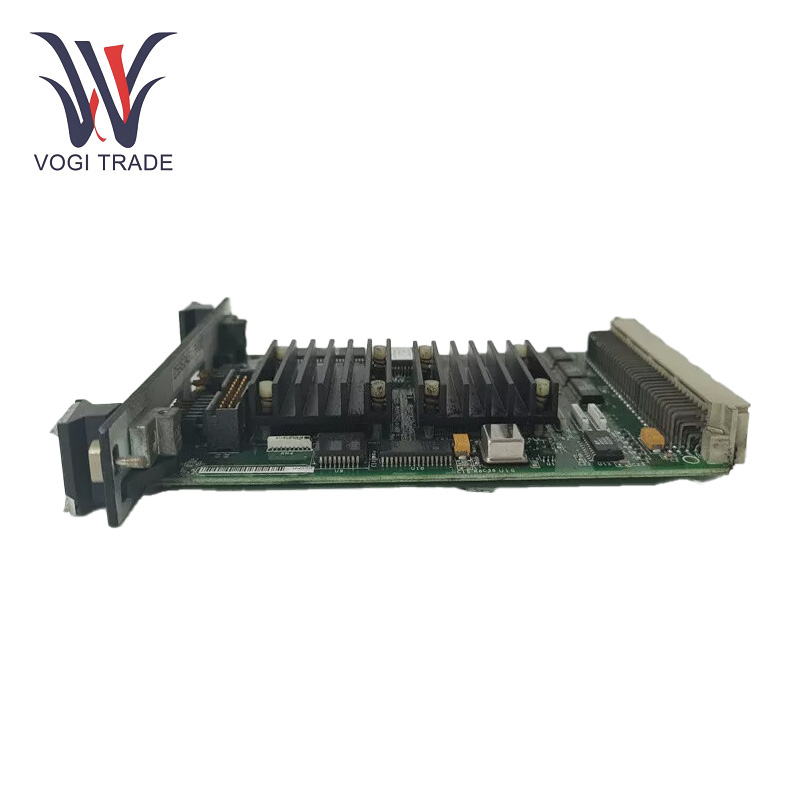

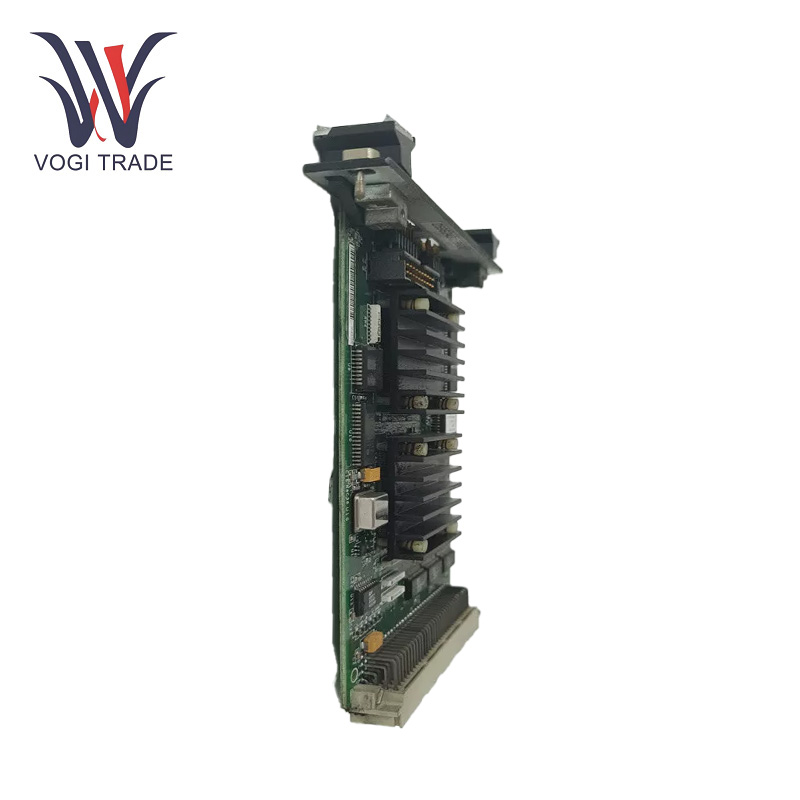

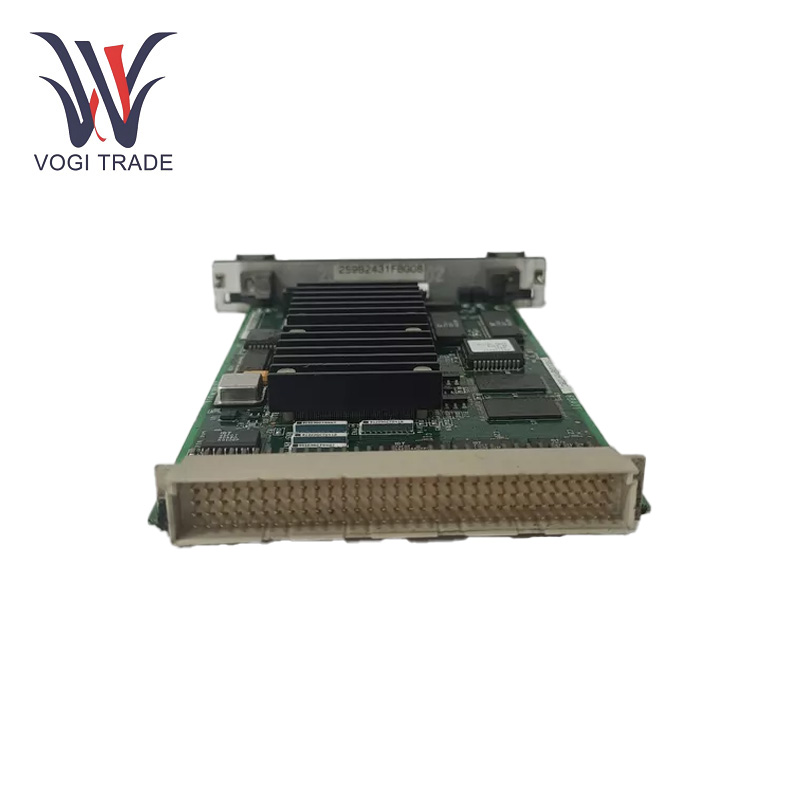

GEIS200DSPXH1DBC

Parametri Operativi

Velocità del processore: 60 MHz.

Memoria: 248 kb di RAM, 512 kb di memoria flash.

Interfacce: 1 connettore backplane, 1 connettore pin verticale, 1 porta per monitor tecnico , porta per emulatore DSP.

Indicatori LED: 2.

Condensatori: 42.

Circuito logico: Dispositivo comprendente un circuito integrato specifico per l'applicazione.

Rivestimento: Rivestimento conforme.

Intervallo di temperatura operativa: -20°C a 70°C.

Caratteristiche del prodotto

Capacità di elaborazione del segnale ad alta velocità:GE IS200DSPXH1DBC è dotato di un processore di segnale digitale da 60 MHz. Il core del processore è un processore ad alta velocità che consente alla scheda di eseguire l'elaborazione rapida di molti segnali digitali complessi, rendendo possibili operazioni di controllo ad alta velocità e precisione , ed è particolarmente critico per le applicazioni che richiedono elaborazione in tempo reale e alta precisione controllo di precisione.

Programmabilità e personalizzazione: GE IS200DSPXH1DBC dispone del supporto per la programmazione e la configurazione. È possibile programmare la logica di controllo in base ai requisiti specifici degli utenti attraverso la porta di ingresso, in modo da poter ottenere l'effetto di controllo e la funzione di personalizzazione. La sua natura altamente adattabile conferisce alla scheda la capacità di soddisfare un'ampia gamma di requisiti di controllo in varie applicazioni industriali.

Varie interfacce e funzionalità: GE IS200DSPXH1DBC dispone di più connettori I/O  (connettore backplane, connettore pin verticale, porta monitor tecnico e così via; porta emulatore DSP). Questi adattatori sono in grado di connettersi e comunicare con un'ampia gamma di sensori e attuatori per l'acquisizione dati e il controllo delle uscite.

Installazione

Montaggio: Assicurarsi che l'alimentazione per le apparecchiature correlate venga interrotta dopo l'installazione dell'apparecchiatura e verificare che l'allineamento di una scheda a circuiti stampati sia coerente con le dimensioni corrette di una staffa di montaggio o di un'area di assemblaggio. Utilizzare strumenti adeguati e lavorare su un tavolo antistatico, poiché la scheda è sensibile all'elettricità statica.

Problemigita

Non il potere: Per verificare se il circuito di alimentazione è funzionante, controllare se il cavo di alimentazione è installato correttamente e se il fusibile sulla scheda è bruciato. Nel caso in cui il fusibile sia bruciato, il fusibile deve essere sostituito con uno nuovo con le stesse specifiche dopo che la causa della fusione del fusibile è stata identificata ed eliminata.

Errore di trasmissione del segnale: Controllare se i connettori dell'interfaccia si sono allentati o se sono corrosi. In tal caso, pulire o sostituire i connettori. Inoltre, è necessario verificare la configurazione dei parametri di trasmissione del segnale e assicurarsi che siano compatibili con i dispositivi collegati alla scheda.

LED di stato/guasto difettoso: Controllare se il LED "Stato" o "Errore" è in uno stato anomalo, quindi fare riferimento al manuale per la spiegazione del corrispondente codice di errore/significato dell'indicazione. Ciò potrebbe essere dovuto a un malfunzionamento hardware della scheda stessa o dell'hardware esterno collegato. Reimpostare la scheda o scollegare e ricollegare l'apparecchiatura esterna e vedere se può essere d'aiuto.

Campo di applicazione

Industria della produzione di energia: Nel settore della produzione di energia, GE IS200DSPXH1DBC è un modulo di interfaccia vantaggioso per il controllo dell'eccitazione del generatore nelle centrali elettriche. Aiuta a mantenere la corrente di eccitazione del generatore, a stabilizzare la tensione di alimentazione e la frequenza del generatore e a massimizzare l'efficienza e l'affidabilità della generazione di energia.

Industria manifatturiera:Per il controllo di diversi dispositivi automatizzati sulle linee di produzione manifatturiere Nei bracci robotici e nei sistemi di nastri trasportatori, ad esempio, può controllare accuratamente il movimento e il funzionamento delle apparecchiature, migliorare l'efficienza produttiva e la qualità del prodotto e realizzare una produzione intelligente.

Industria del petrolio e del gas: Nel processo di produzione dell'esplorazione di petrolio e gas, GE IS200DSPXH1DBC può essere utilizzato nelle pompe dell'olio, nei compressori di gas e in altri sistemi di controllo delle apparecchiature. Sono utilizzati per monitorare e controllare lo stato di funzionamento delle apparecchiature in tempo reale, ottimizzare il processo di produzione, garantire un funzionamento sicuro ed efficiente del processo di produzione di petrolio e gas.
