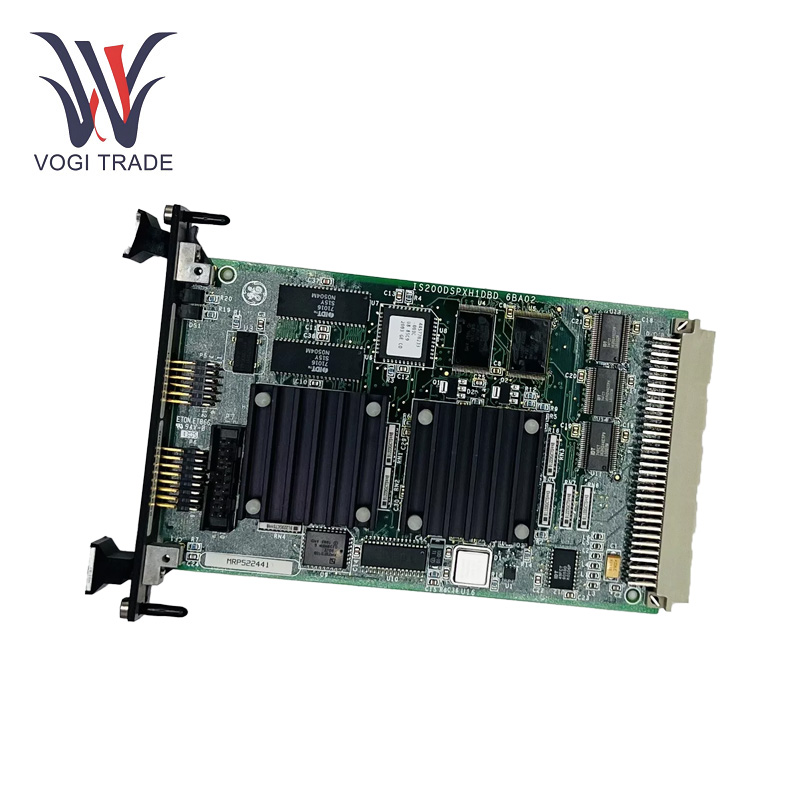

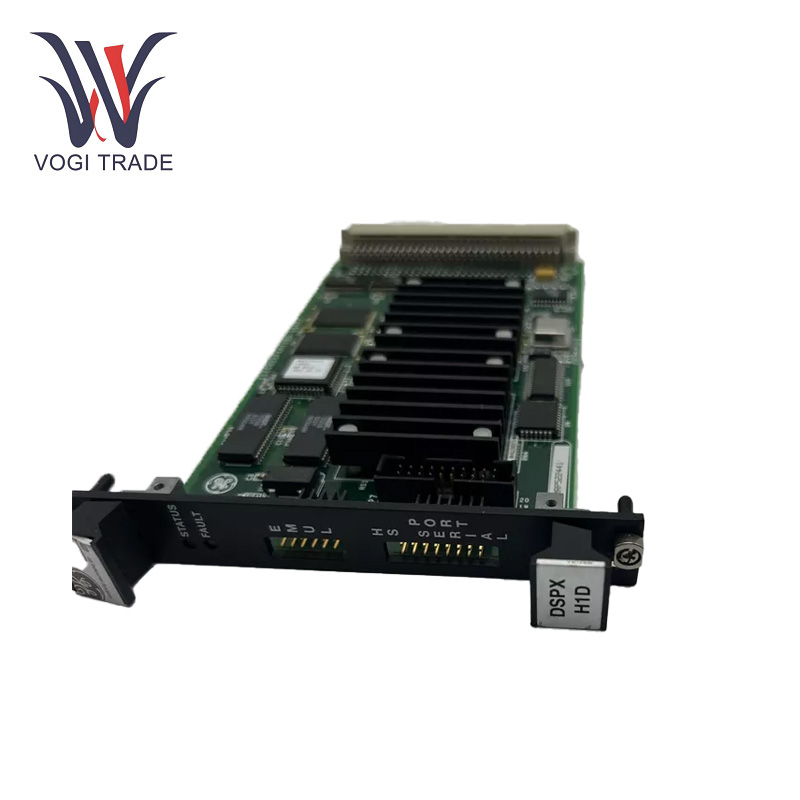

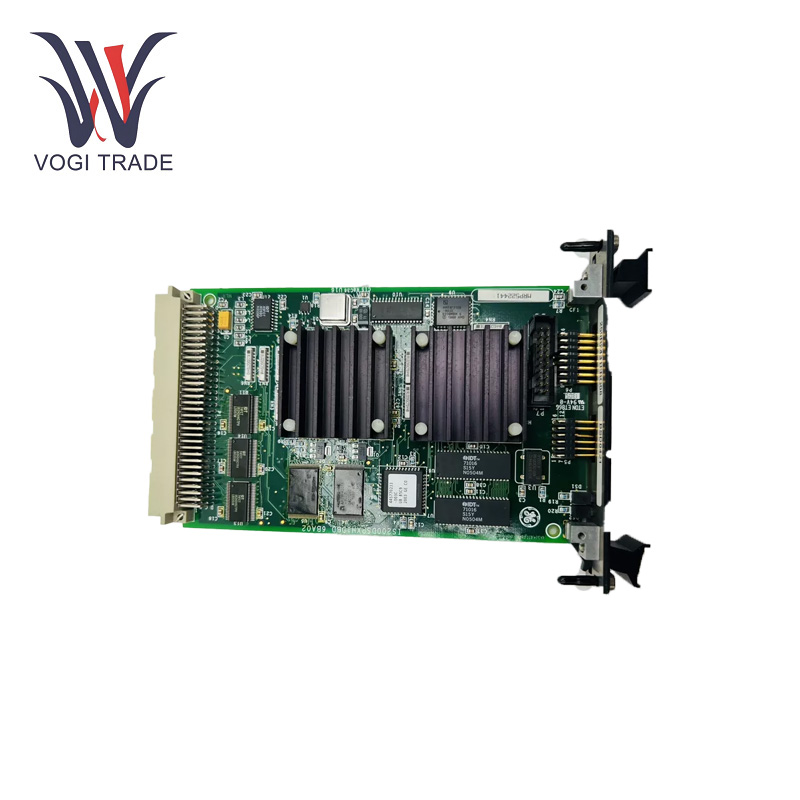

GE IS200DSPXH1D

Parametri operativi

Tensione di alimentazione: 26 V - 30 V CC (28 V CC nominali)

Temperatura operativa: da -20°C a 60°C (ottimale: da -10°C a 50°C)

Frequenza dell'orologio: da decine a centinaia di MHz

Tipi di segnale elaborati: dati convertiti da analogico a digitale, segnali di controllo digitali, uscite dei sensori

Parametri di configurazione del software: impostazioni di elaborazione del segnale, impostazioni del protocollo di comunicazione, impostazioni della modalità operativa

Caratteristiche del prodotto

Elaborazione del segnale: Il GE IS200DSPXH1D può essere utilizzato come modulo di elaborazione del segnale digitale, eseguendo operazioni matematiche sui segnali di ingresso. Ciò gli consente di elaborare numerose forme di segnale, inclusi ma non limitati a dati convertiti da formati analogici a digitali, segnali di controllo digitali e sensori.

Calcolo dei dati: ottimizzato per il calcolo veloce dei dati. GE IS200DSPXH1D supporta operazioni matematiche comuni come addizione, sottrazione, moltiplicazione e divisione, nonché operazioni più avanzate, che possono essere cruciali in varie applicazioni come l'analisi dello spettro e l'elaborazione del feedback del sistema di controllo.

Funzionenalità delle interfacce: GE IS200DSPXH1D fornisce interfacce per la comunicazione con altri elementi nel sistema di controllo. Nello specifico, queste interfacce forniscono porte di ingresso e uscita in grado di ricevere dati da sensori e trasmettere dati elaborati ad attuatori o altri moduli di controllo.

Controllo e Monitoraggio: GE IS200DSPXH1D ha un ruolo nel sistema di controllo e monitoraggio. Il modulo di controllo di livello inferiore è in grado di ricevere comandi di controllo da moduli di controllo di livello superiore e tradurli in operazioni per i dispositivi collegati.

Installazione

Installazione fisica: Il modulo GE IS200DSPXH1D è installato in uno slot o in una posizione specifica nell'armadio del sistema di controllo GE Mark VI. C'è un meccanismo di chiusura o vite su di esso e lo blocchi. Ciò blocca il modulo per evitare che si allenti in caso di vibrazioni o shock meccanici dovuti alle condizioni operative.

Accendi: Assicurarsi che i cavi di alimentazione siano collegati ai terminali di ingresso dell'alimentazione con la giusta polarità. Tuttavia, a causa del collegamento inverso dell'alimentazione, il modulo potrebbe subire danni permanenti.

Configurazione software: il modulo deve essere configurato con il software GE. Questo processo può includere la specifica dei parametri per l'elaborazione del segnale, i protocolli di comunicazione e le modalità operative.

Campo di applicazione

Sistema di controllo della turbina: Il controller GE IS200DSPXH1D è comunemente utilizzato nei sistemi di controllo delle turbine come turbine a gas e turbine a vapore. Elaborando e analizzando i dati provenienti dai sensori (temperatura, pressione, vibrazioni, ecc.), supporta il funzionamento sicuro ed efficiente della turbina. Tali calcoli consentono il controllo della velocità, il bilanciamento del carico e il rilevamento dei guasti, aiutando gli algoritmi di controllo della turbina ad aiutare la turbina a funzionare in modo ottimale in varie condizioni.

Iautomobile industrialeazione: Potrebbe essere utilizzato all'interno dei processi produttivi nell'automazione industriale per il controllo e l'ottimizzazione dei processi. È in grado di gestire dati digitali provenienti da sensori nella linea di produzione, regolare i parametri di processo in tempo reale, automatizzare il sistema, migliorare la qualità del prodotto e l'efficienza produttiva. Nei sistemi di controllo del motore, nei sistemi di controllo del nastro trasportatore, ecc.

Generazione di energia:Nelle centrali elettriche, viene utilizzato per il controllo e il monitoraggio delle apparecchiature di generazione di energia. Elaborando i segnali elettrici ed eseguendo calcoli di controllo, può assistere la sincronizzazione della rete, il monitoraggio della qualità dell'energia e il controllo del processo di generazione di energia.

Risoluzione dei problemi

Poabbiamo problemi di approvvigionamento: Se il modulo non si accende, testare la tensione di alimentazione all'ingresso del modulo con un voltmetro. Verificare che rientri nei limiti e che le linee elettriche siano correttamente agganciate. Se il circuito di alimentazione è OK, controllare se c'è un fusibile bruciato o un interruttore automatico scattato. Se è bruciato, sostituirlo con un fusibile di potenza adeguata e indagare sulla causa del problema.

Problemi di gestione del segnale: Se viene rilevato un problema di elaborazione del segnale, verificare le connessioni del segnale di ingresso e di uscita. Assicurarsi che i cavi siano collegati saldamente e che non vi siano danni. Convalida l'integrità del segnale e i livelli di tensione con un multimetro o un oscilloscopio. Cercare rumore o interferenza nel segnale. Può essere dovuto a una cattiva messa a terra, installazione o interfaccia elettromagnetica esterna. Mettere a terra e schermare adeguatamente se necessitano di miglioramenti.

Il modulo non funziona correttamente: Se il modulo si comporta in modo imprevisto o non funziona affatto, cercare i codici di errore o i messaggi diagnostici emessi dal modulo stesso. Forniscono indizi su cosa potrebbe aver causato il problema. Reinizializzare il componente o provare a riavviare l'intero sistema. Vale la pena riavviare il sistema per vedere se il riavvio risolve un problema software. Se il problema persiste, controlla gli aggiornamenti del software o del firmware necessari per il modulo in tuo possesso. Potrebbe esserci un problema hardware, se il problema persiste. Controlla se qualche componente presenta trucioli bruciati o collegamenti allentati.

Errore di configurazione: Se il modulo si comporta in modo imprevisto durante il funzionamento, controllare la configurazione. Funzioni di base (o modalità temporali o spaziali per i protocolli di comunicazione).
