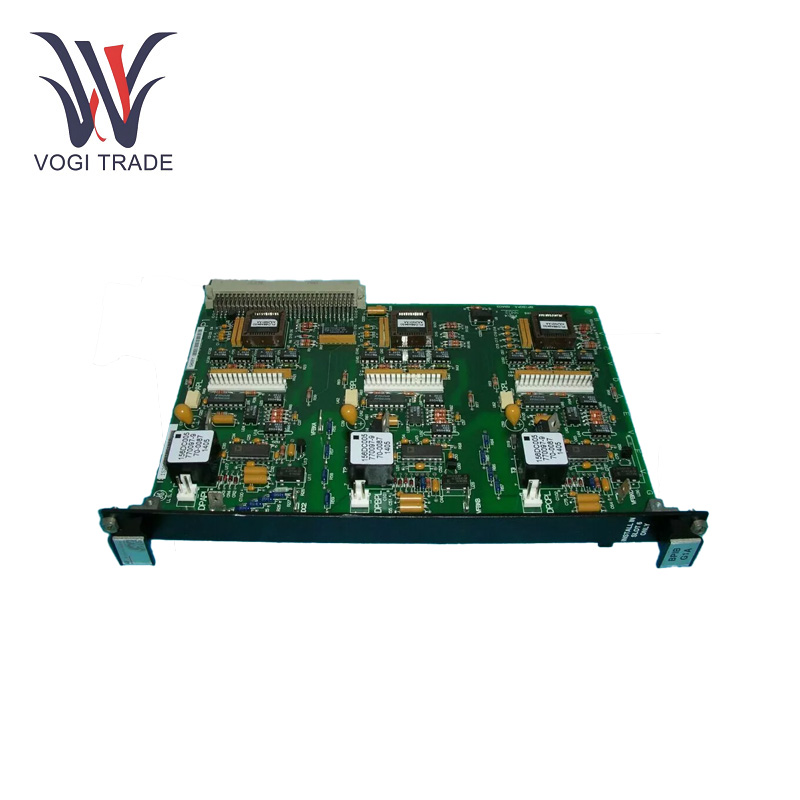

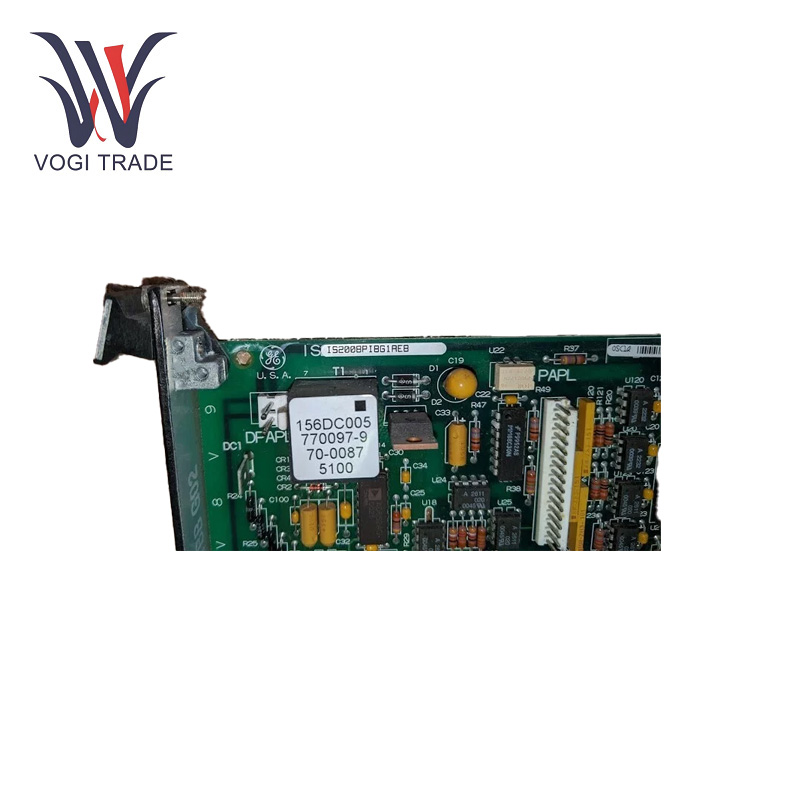

GE IS200BPIGG1AEB

Parametri Operativi

Funzionale Acronimo/Abbreviazione: BPIB.

Feedback tensione collegamento CC Gamma VCO: 0–20 MHz.

Ingresso alimentazione: 17,7 CA e 5 VCC.

IGBT diver, IN Alimentazione, ISOLATO 5 VCC MAX= 500mA.

TempIntervallo operativo della natura: Da O°C a 60°C.

Intervallo di temperatura di conservazione: -40°C ~ 85°C.

Intervallo di umidità: dal 5% al ​​95%.

Caratteristiche del prodotto

Acquisizione e segnalazione dei guasti: GE IS200BPIPBG1AEB può anche acquisire i guasti rilevati dalle schede gate driver. Avverte inoltre le unità di elaborazione associate con le informazioni sull'errore. Per fase dispone anche del controllo guasti dei driver per cancello e del blocco del cancello. I guasti bloccati associati al circuito di pilotaggio verranno segnalati sulla linea di guasto della fase P il cui IGBT adiacente è comandato.

CancelloAutista: IS200BPIPBG1AEB è dotato di alimentazione isolata 5 VCC per i segnali logici che viaggiano verso o dalla scheda di comando del gate collegata. Questa tensione separata deriva dall'alimentazione a 17,7 V CA, consentendo una maggiore stabilità di trasmissione del segnale e capacità anti-interferenza.

Installazione

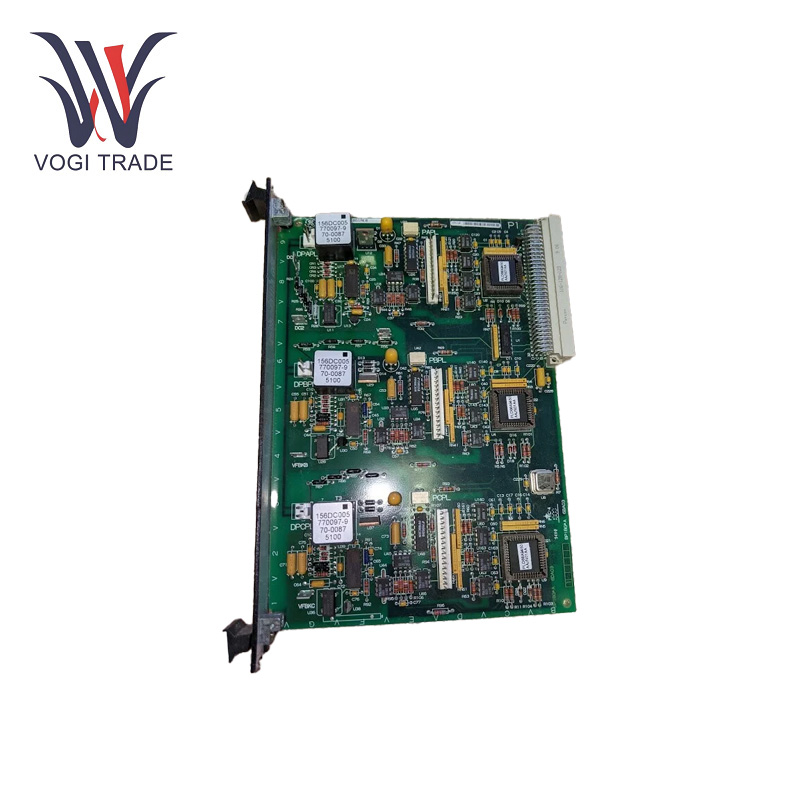

GE IS200BPIGG1AEB è un tipo di montaggio su rack VME. Il connettore P1 sul bordo posteriore della scheda facilita la sua connessione al rack. Una stretta piastra anteriore contiene clip per mantenere la scheda in posizione nel rack VME. La scheda dispone inoltre di sei connettori a spina per il collegamento a varie schede IGBT, nonché cinque connettori ad inserimento dietro il frontalino anteriore per il rilevamento dei segnali per fase A, fase B, fase C, positivo del collegamento CC e negativo del collegamento CC.

Risoluzione dei problemi

Nessuna uscita del segnale: Se non c'è segnale in uscita da GE IS200BPIBG1AEB, allora dobbiamo fare il primo passo è controllare il connettore P1 che collega una parte di IS200BPIBG1AEB a un'altra, se è inserito in modo corretto e non è perso o danneggiato. Successivamente, verificare che l'alimentatore stia fornendo la tensione appropriata. Se l'alimentazione e la connessione sono normali, probabilmente il circuito interno di condizionamento del segnale è guasto e la scheda deve essere sostituita o riparata da un professionista.

Alcuni problemi la cui causa non è chiaramente identificata: discernere se le schede gate driver collegate funzionano; se la scheda mostra un'indicazione di guasto senza motivo apparente NABER_NOTIFICATION GE IS200BPIBG1AEB -- Le schede Gate Driver a volte possono causare guasti a IS200BPIBG1AEB. Verificare anche i dispositivi EPLD sulla scheda. Tuttavia, se si verifica un problema nella programmazione dell'EPLD o nel funzionamento dell'EPLD, potrebbero verificarsi anche indicazioni di guasto inadeguate.

Surriscaldamento: Nel caso in cui GE IS200BPIGG1AEB si surriscaldi, verificare innanzitutto che la dissipazione del calore sia buona e che non vi siano blocchi nell'ambiente di ventilazione attorno alla scheda. Quindi, verificare se la tensione di alimentazione è molto stabile.

Campo di applicazione

GE IS200BPIPBG1AEB è comunemente utilizzato nel controllo delle turbine a gas, in particolare in sistemi come Mark VI. La scheda controlla l'azionamento IGBT della turbina a gas, che è particolarmente critico per l'avviamento della turbina a gas e lavora per migliorare le prestazioni e l'affidabilità dei sistemi di generazione di energia delle turbine a gas.

Sistemi di turbine a vapore: È applicabile anche ai sistemi di controllo delle turbine a vapore. L'IS200BPIGG1AEB nelle turbine a vapore viene utilizzato per il condizionamento del segnale e il monitoraggio dei guasti del ponte di comando IGBT, che controlla il funzionamento della turbina a vapore ottimizzandone le prestazioni tramite il controllo di velocità e potenza.

Gruppi di azionamento automatizzati per turbine eoliche: GE IS200BPIPBG1AEB fa parte della serie Mark VI che trova applicazioni nei gruppi di azionamento automatizzati delle turbine eoliche. È coinvolto nel controllo e nella gestione dei sistemi di conversione e di azionamento dell'energia delle turbine eoliche, garantendo il regolare funzionamento e l'efficace generazione di energia delle turbine eoliche.
