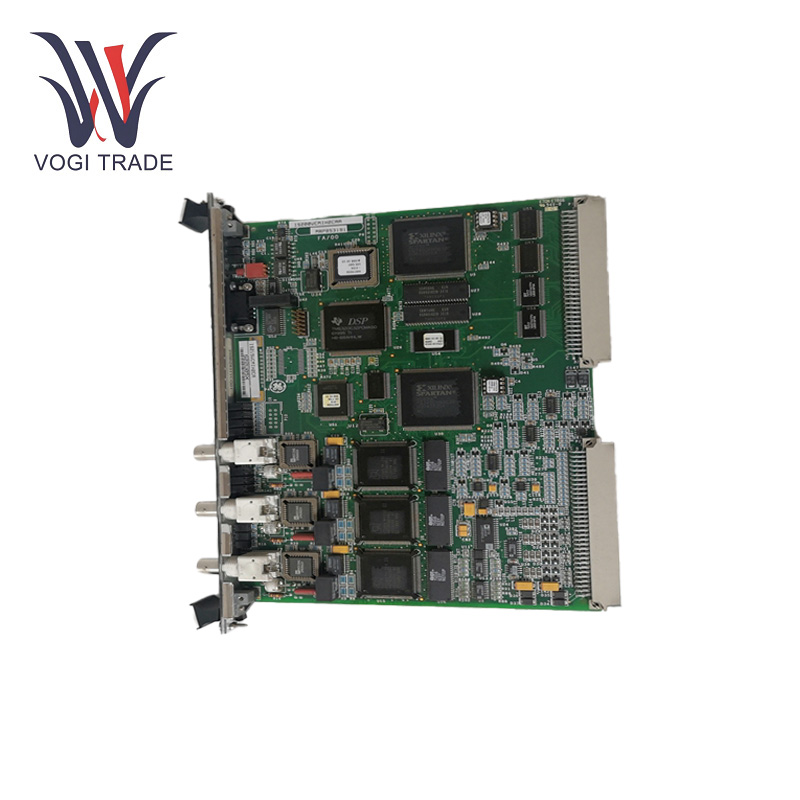

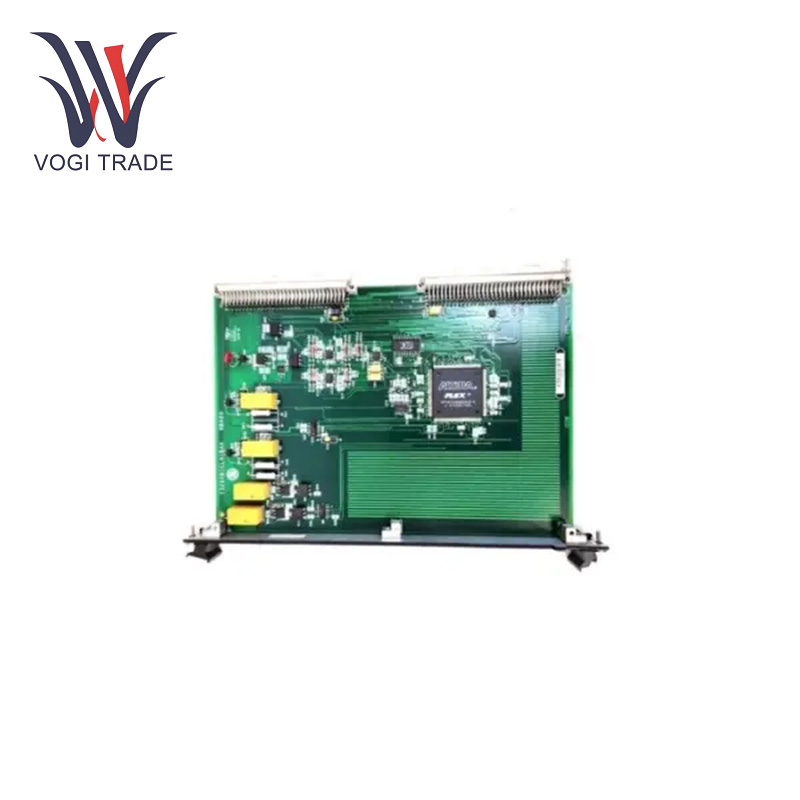

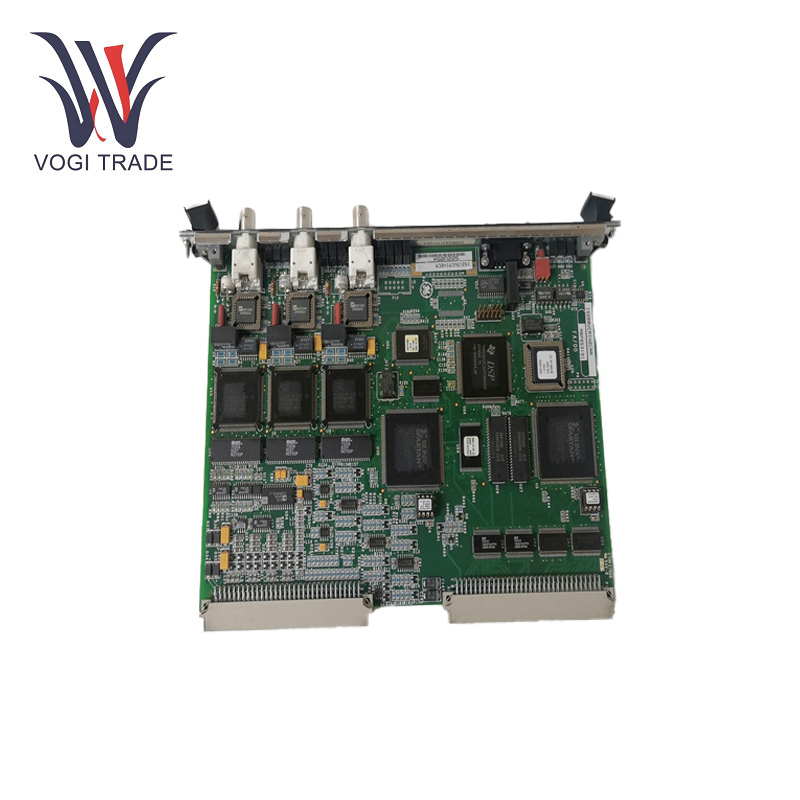

GE IS200BICLH1BBA

Parametri operativi

Tensione di alimentazione: IS200BICLH1BBA funziona con un'alimentazione a 5 V CC.

Sensibilità di ingresso e uscita: La scheda supporta configurazioni flessibili di ingresso e uscita, inclusi segnali di tensione (VIN) e 4-20 mA, consentendo l'integrazione con vari dispositivi e sistemi esterni.

Intervallo di temperatura operativa: da -20°C a +60°C.

Livello di protezione: IS200BICLH1BBA è progettato per ambienti industriali e garantisce prestazioni affidabili nelle applicazioni di controllo delle turbine nei settori della produzione di energia e industriali.

Altri parametri dettagliati: la scheda dispone di quattro relè per la gestione di segnali di controllo, allarmi o altre funzioni del sistema. Include anche un dispositivo di memoria seriale a 1024 bit che conserva l'ID della scheda e le informazioni sulla revisione.

Caratteristiche del prodotto

Comunicazione tramite RS-232C: La scheda supporta la comunicazione tramite RS-232C. Consente lo scambio di dati con dispositivi esterni come sistemi di azionamento, controller e sistemi di monitoraggio.

Interfaccia con Innovation Series Drive:GE IS200BICLH1BBA funge da interfaccia tra la Bridge Personality Interface Board e l'Innovation Series Drive, facilitando il controllo e il monitoraggio senza soluzione di continuità.

Configurazione I/O flessibile: GE IS200BICLH1BBA può gestire diversi tipi di segnali, nonché ingressi di tensione (VIN) o segnali 4-20 mA. Ciò fornisce anche un'interfaccia per una varietà di dispositivi esterni per il controllo e il monitoraggio del funzionamento delle turbine.

Quattro relè integrati:  Un segnale di controllo in grado di accendere una lampadina sarebbe in genere un relè integrato. del GE IS200BICLH1BBA. Nell'applicazione di controllo della turbina, l'inclusione di relè offre alla scheda una maggiore versatilità in termini di comunicazione con i sistemi esterni.

10Dispositivo di memoria a 24 bit: Sulla scheda è montato un dispositivo di memoria seriale a 1024 bit utilizzato per memorizzare informazioni importanti, come l'ID della scheda e le informazioni sulla revisione. La capacità di memoria della scheda rende più semplice capire come è stata la scheda e risolvere i problemi con essa.

Ingressi sensore RTD: La scheda è dotata di quattro ingressi per sensori RTD (Resistance Temperature Detector), essenziali per i processi di monitoraggio e controllo della temperatura, rendendoli cruciali per il funzionamento delle turbine.

Morsettiera: Il terminale della morsettiera a 24 punti per il cablaggio sul campo facilita i collegamenti a dispositivi/sensori esterni per operazioni di ingresso/uscita.

Integrazione nativa Mark VI: La compatibilità di GE IS200BICLH1BBA con il sistema Mark VI fornisce una perfetta integrazione nel sistema di controllo della turbina Mark VI, garantendo che GE IS200BICLH1BBA possa funzionare armoniosamente con altri componenti Mark VI.

Supporto simplex e TMR: La scheda supporta sia le configurazioni Simplex che TMR, consentendo vari livelli di ridondanza e affidabilità nel sistema.

Installazione

Compatibilità degli slot:  Questo GE IS200BICLH1BBA è progettato per essere installato nello Slot 5 del rack VME. Posizionamento corretto della scheda nello slot corretto.

Connettori della scheda: La scheda si collega al backplane utilizzando due connettori, P1 e P2, fornendo le connessioni necessarie al sistema di controllo della turbina.

Integrazione del connettore:  Questo PIM è dotato di un pannello frontale vuoto con clip, come mostrato, per il montaggio e l'installazione, insieme al logo ge e al numero della scheda.

Campo di applicazione

Automazione industriale: È comunemente utilizzato nelle fabbriche per il controllo delle linee di produzione. Può controllare nastri trasportatori, bracci robotici e strumenti di lavorazione in modo più rapido e preciso, migliorando l'efficienza produttiva e la qualità del prodotto. Nel caso di un impianto di assemblaggio di componenti elettronici, ad esempio, si occupa di coordinare, ad esempio, i bracci robotizzati di prelievo e posizionamento con nastri trasportatori (per posizionare i componenti nella posizione corretta).

Generazione di energia: L'uso di sistemi di controllo nelle centrali elettriche comprende generatori a turbina, regolatori di tensione, sistemi di distribuzione dell'energia, ecc. Ciò aiuta a stabilizzare la generazione di energia e l'immissione in rete. Ad esempio, in un impianto eolico, è possibile modificare il passo delle pale della turbina in risposta ai cambiamenti nella velocità e nella direzione del vento, al fine di massimizzare la produzione di energia.

Settore del petrolio e del gas: Gestisce pompe, compressori e valvole nelle raffinerie e nelle piattaforme di perforazione. La sua robustezza gli consente di operare in condizioni estreme, come alta pressione, fluidi corrosivi e ambienti esplosivi, prevenendo guasti catastrofici di macchinari mission-critical. Su una piattaforma petrolifera offshore controlla il flusso di petrolio greggio e gas nei tubi; prevenendo perdite e aiutando a mantenere una pressione ottimale.

Risoluzione dei problemi

Indicatore LED IMOK: La scheda è dotata di un LED IMOK che indica lo stato operativo della scheda. Il LED consente all'utente di verificare rapidamente se tutto è a posto con la scheda o se qualcosa non funziona correttamente, quindi potrebbe essere più semplice la risoluzione dei problemi.
