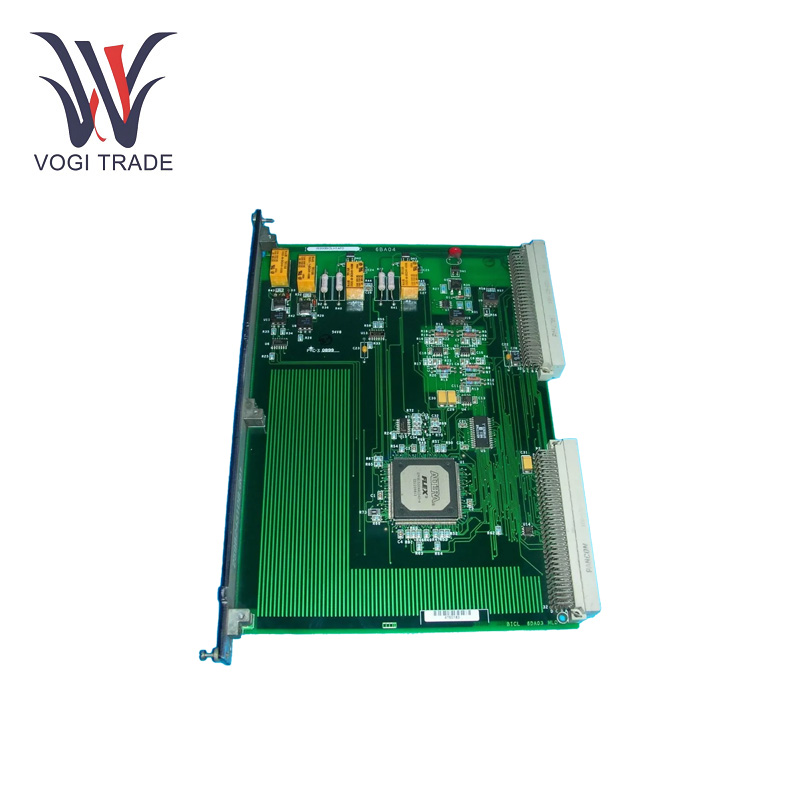

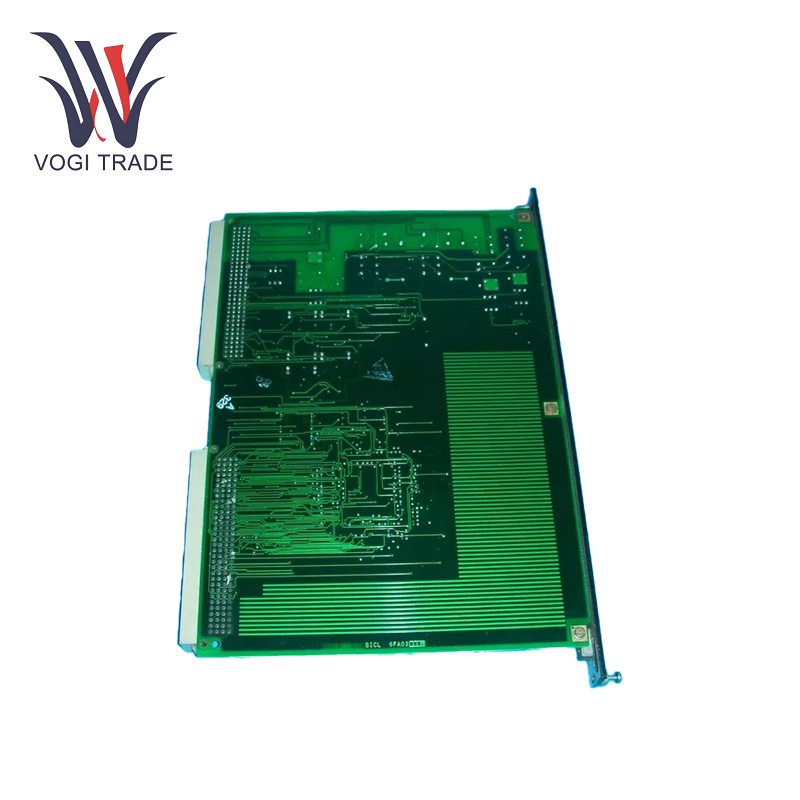

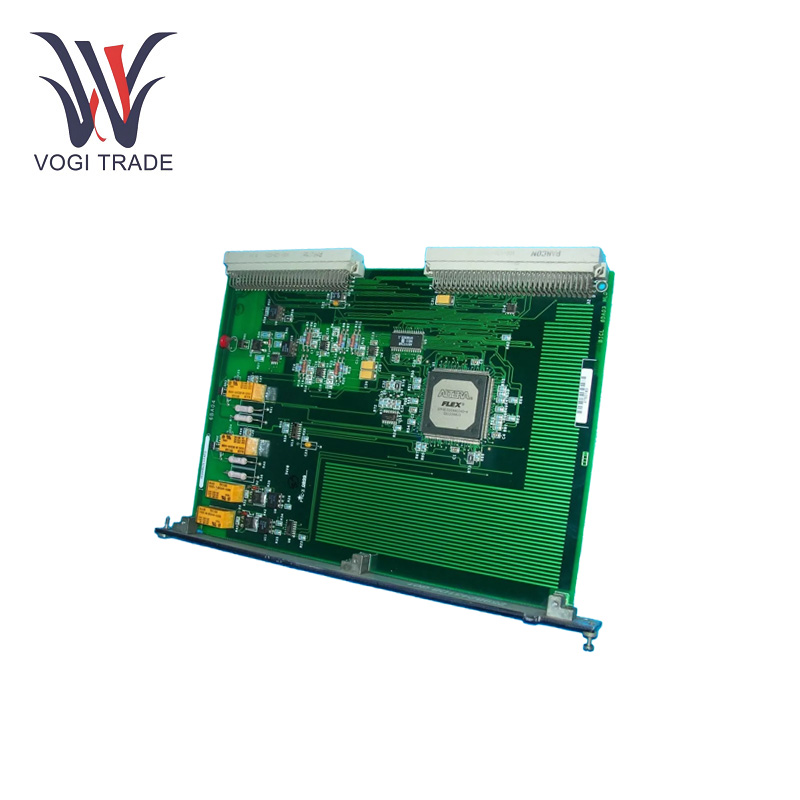

GE IS200BICLH1AFD

Parametri operativi

Alimentazione nominale: 24 V CC

Intervallo di tensione operativa: da 18 V CC a 32 V CC

Consumo corrente: Tipicamente 0,5 A a 24 V CC (la corrente può variare a seconda della configurazione)

Porte di comunicazione:Comunicazione Ethernet: supporta i protocolli Profinet, Ethernet/IP e Modbus TCP per comunicazioni ad alta velocità su Ethernet.

Comunicazione seriale: porte RS-232 e RS-485 per la connessione a dispositivi legacy che richiedono la comunicazione seriale.

Grado di protezione dell'ingresso (IP).: Tipicamente IP20 (adatto per uso interno in armadi o pannelli di controllo)

Caratteristiche del prodotto

Bridging dell'interfaccia: GE IS200BICLH1AFD funge da ponte cruciale tra il PCB di controllo principale dell'azionamento della serie Innovation e diversi componenti PCB dell'interfaccia personalità del ponte, agendo come un ponte tra di loro. Consente il trasferimento di segnali di controllo, segnali di feedback e dati tra varie parti del sistema, facilitando una comunicazione e un coordinamento efficaci.

Monitoraggio della temperatura: La scheda supporta il monitoraggio della temperatura ambiente e del ponte. Il sistema di controllo può prevenire il surriscaldamento da remoto rilevando la temperatura del sistema e stimando l'efficienza dei dispositivi elettronici.

Controllo della velocità PWM: GE IS200BICLH1AFD può interfacciarsi con un sistema di controllo della velocità con modulazione di larghezza di impulso, che può anche controllare la velocità di qualunque cosa sia collegata (generalmente motori e generatori) all'interno dei sistemi industriali di turbine a gas o a vapore.

FaultGestione delle stringhe:  GE IS200BICLH1AFD può connettersi con stringhe di guasto del pannello e del sistema per visualizzare messaggi di guasto/allarmi. Pertanto, gli operatori possono monitorare il sistema e vedere i parametri critici in tempo reale in modo da poter intraprendere ulteriori azioni correttive di conseguenza.

Installazione

Slot sul backplane: GE IS200BICLH1AFD è posizionato in uno slot specifico (tipicamente lo slot 5) nel gruppo unità. Inserire la scheda nell'apposito slot (per evitare collegamenti errati e danni alla scheda).

Connessione del connettore:I connettori P1 e P2 sulla piastra di base della scheda la collegano al rack di tipo VME. L'installazione di questi connettori nelle prese appropriate sul rack fornisce un mezzo affidabile di collegamento elettrico.

Precauzioni antistatiche: È importante applicare misure antistatiche durante il montaggio dei componenti. Ciò significa indossare una fascetta di terra per evitare scariche elettrostatiche che potrebbero danneggiare i componenti elettronici sensibili sulla scheda.

Utilizzo della linguetta di espulsione: È necessario sollevare la linguetta di espulsione prima che l'utente tenti di estrarre la scheda dal rack VME poiché tale azione è necessaria per rilasciare i componenti corretti della scheda dall'assieme.

Gamma di applicazione

Sistemi con turbine a gas e a vapore: un componente del sistema di controllo delle turbine General Electric Mark VI, sviluppato per il controllo, la protezione e il monitoraggio delle turbine industriali a gas e a vapore. Il sistema comprende le interfacce e le funzioni di controllo necessarie per il funzionamento sicuro ed efficiente di queste turbine.

Applicazione: In un'ampia gamma di scenari di automazione industriale in cui è necessario un controllo accurato di motori, generatori o dispositivi elettrici simili, GE IS200BICLH1AFD può fungere da interfaccia e fornire le funzionalità di controllo necessarie per un funzionamento affidabile.

Risoluzione dei problemi

Problemi di alimentazione: Se la scheda non si solleva, iniziare controllando i collegamenti di alimentazione alla scheda e al modulo di alimentazione. La tensione dell'alimentatore deve rientrare nell'intervallo specificato. Se la tensione è normale, controllare i fusibili bruciati o i componenti danneggiati nell'alimentatore.

Problemi di trasmissione del segnale: Se si verificano errori nella trasmissione del segnale, come differenze rispetto ai valori attesi o messaggi di errore, verificare che i connettori e i cavi siano incollati correttamente e che non siano presenti rotture o cortocircuiti.

Guasti nel monitoraggio della temperatura:  Se la funzione di monitoraggio della temperatura funziona in modo improprio, controllare i sensori di temperatura e le relative connessioni alla scheda. Assicurarsi che l'apparecchiatura funzioni correttamente e che il sensore di temperatura sia calibrato.

Problemi relativi alle stringhe di errore: Se la gestione delle stringhe di guasto non funziona come previsto, controllare i collegamenti tra la scheda e il dispositivo di stringa di guasto o il dispositivo di gestione delle stringhe di guasto. Verificare che i messaggi di errore vengano trasmessi e visualizzati correttamente.
