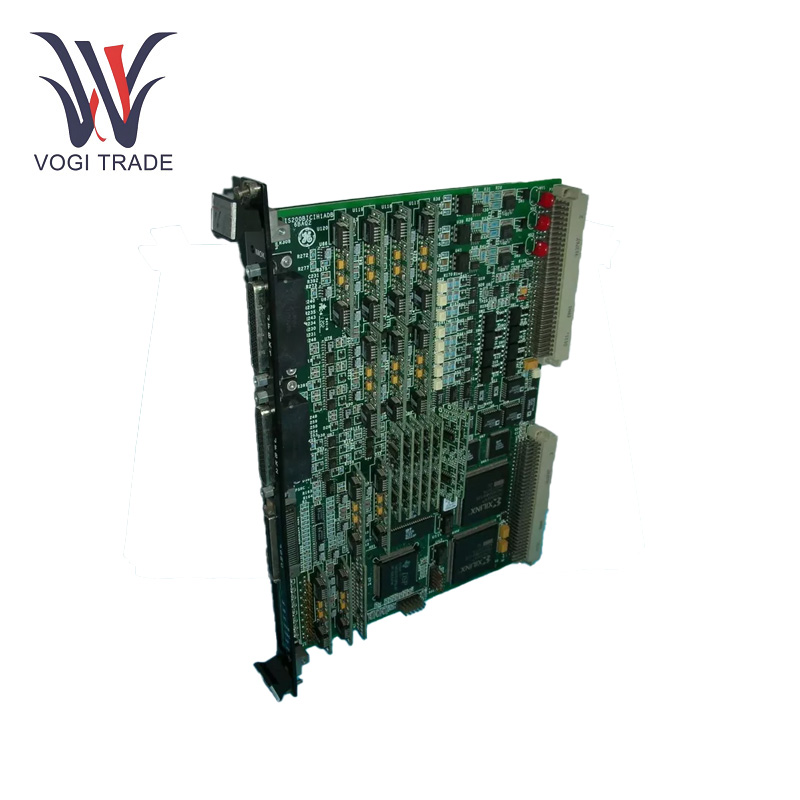

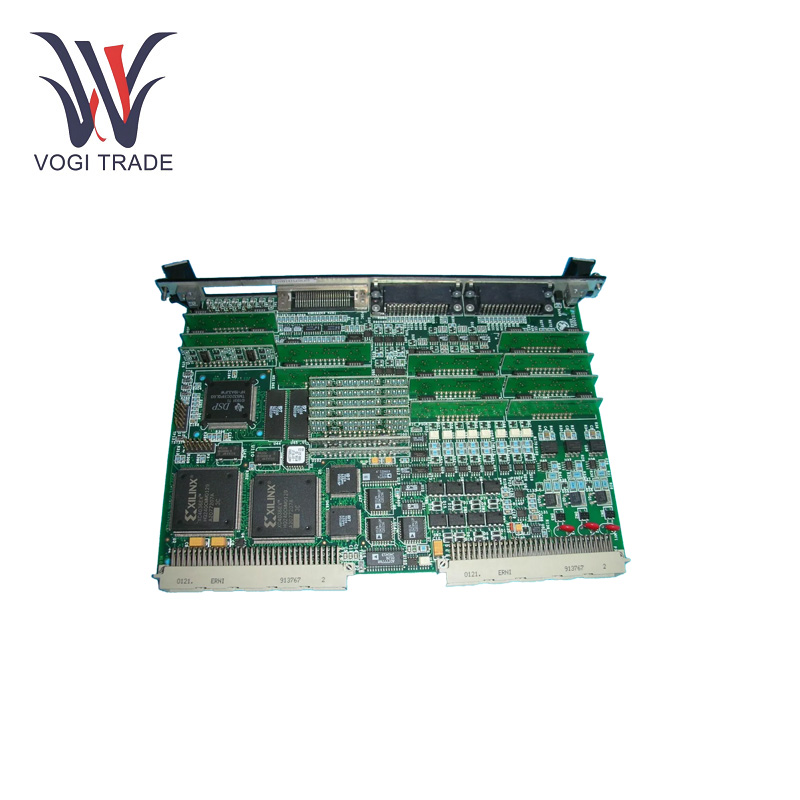

GE IS200BICIH1ADB

Parametri operativi

Alimentazione nominale: 24 V CC

Intervallo di tensione operativa: da 18 V a 32 V CC

Consumo corrente: Tipicamente 0,5 A a 24 V CC (varia in base alla configurazione)

Tipi di input e output: IS200BICIH1ADB supporta sia i protocolli di comunicazione seriale che quelli basati su Ethernet.

Comunicazione seriale:Porte di comunicazione RS-232 e RS-485.

Comunicazione Ethernet:Supporta la comunicazione Ethernet ad alta velocità per la connessione a sistemi moderni che richiedono lo scambio di dati in tempo reale. Gli standard di comunicazione supportati includono Modbus TCP, Profinet ed Ethernet/IP.

Grado di protezione dell'ingresso (IP).: Tipicamente IP20 (adatto per uso interno, installato in armadi o pannelli di controllo)

Caratteristiche del prodotto

Controllo dell'interfaccia: GE Mark VI Turbine Control Interface Control è un controller a ponte di interfaccia per il sistema di controllo della turbina GE Mark VI. I connettori dei cavi di campo coinvolgono PF BK1, PF BK2 e PSRC per ricevere e trasmettere segnali di feedback e segnali di controllo del gate da diverse schede.

Elaborazione del segnale:GE IS200BICIH1ADB dispone di ingressi e uscite analogici e digitali e può elaborare e convertire diversi tipi di segnali. Il DSPX-1000 è dotato di un processore di segnale digitale che può fungere da coprocessore per una scheda DSPX vicina, due FPGA utilizzati per funzioni logiche, timer PWM e registri di controllo e di stato.

Integrazione sottoscheda: GE IS200BICIH1ADB ha diciannove schede figlie individuali saldate sulla sua superficie; inclusi otto moduli oscillatori controllati a doppia tensione DVA A e undici comparatori analogici. La scheda DVA A, ad esempio, fornisce due circuiti VCO e un'uscita compatibile con treni di impulsi, mentre la scheda DVA B fornisce VCF e VCA a 2 poli.

Installazione

Persone a bordot: GE IS200BICIH1ADB è un'opzione di montaggio su scheda progettata per l'installazione in un rack per schede Innovation Series. connettori backplane P1 e P2) che si interfaccia con la scheda backplane del gruppo di controllo CABP.

Installazione del connettore: Il connettore PF BK1, il connettore PF BK2, il connettore PSRC e altri connettori correlati sono installati negli slot o nelle porte corrispondenti in conformità con i marchi e le istruzioni.

Connessione via cavo: Utilizzare cavi di segnale di ingresso e uscita per collegare il terminale del dispositivo secondo lo schema elettrico e le istruzioni di collegamento nel manuale del prodotto. Un numero sufficiente di cavi garantisce che le connessioni siano accurate in modo da non segnalare interferenze e disconnessioni.

Gamma di applicazione

Controllo di turbine a gas e a vapore:GE IS200BICIH1ADB è una parte fondamentale del sistema di controllo delle turbine GE Mark VI, progettato esplicitamente per controllare, proteggere e monitorare i sistemi industriali di turbine a vapore e a gas.

Industria della produzione di energia: Nel settore della produzione di energia, GE IS200BICIH1ADB è ampiamente utilizzato nelle centrali elettriche con turbine a gas e a vapore per garantire il funzionamento sicuro ed efficiente delle turbine e la stabilità della produzione di energia.

Risoluzione dei problemi

Nessuna comunicazione o perdita di dati:Assicurarsi che tutti i collegamenti elettrici, i cavi seriali e i cavi Ethernet siano collegati saldamente. Assicurarsi che le impostazioni del protocollo di comunicazione (indirizzo IP, velocità di trasmissione, ecc.)  siano configurate correttamente. Eseguire la diagnostica della rete o i controlli di comunicazione.

Trasmissione dati difettosa:Esaminare il degrado delle porte di comunicazione seriale e/o delle porte Ethernet Tutti i cavi devono essere adeguatamente schermati per eliminare le interferenze elettromagnetiche. Se necessario, modificare le configurazioni della scheda utilizzando il software ToolboxST.

Il modulo non si accende: Verificare che la tensione di alimentazione rientri nell'intervallo richiesto (da 18 V a 32 V CC). Controllare il cablaggio e i connettori per danni o collegamenti allentati. Installare nuovi fusibili o componenti se sono rotti.

Avvisi diagnostici: analizza guasti o codici di errore utilizzando gli strumenti diagnostici integrati. Se si verificano problemi hardware, sostituire i componenti hardware o i cavi secondo necessità. Verificare che le impostazioni di comunicazione corrispondano al modo in cui è stata configurata la rete.
